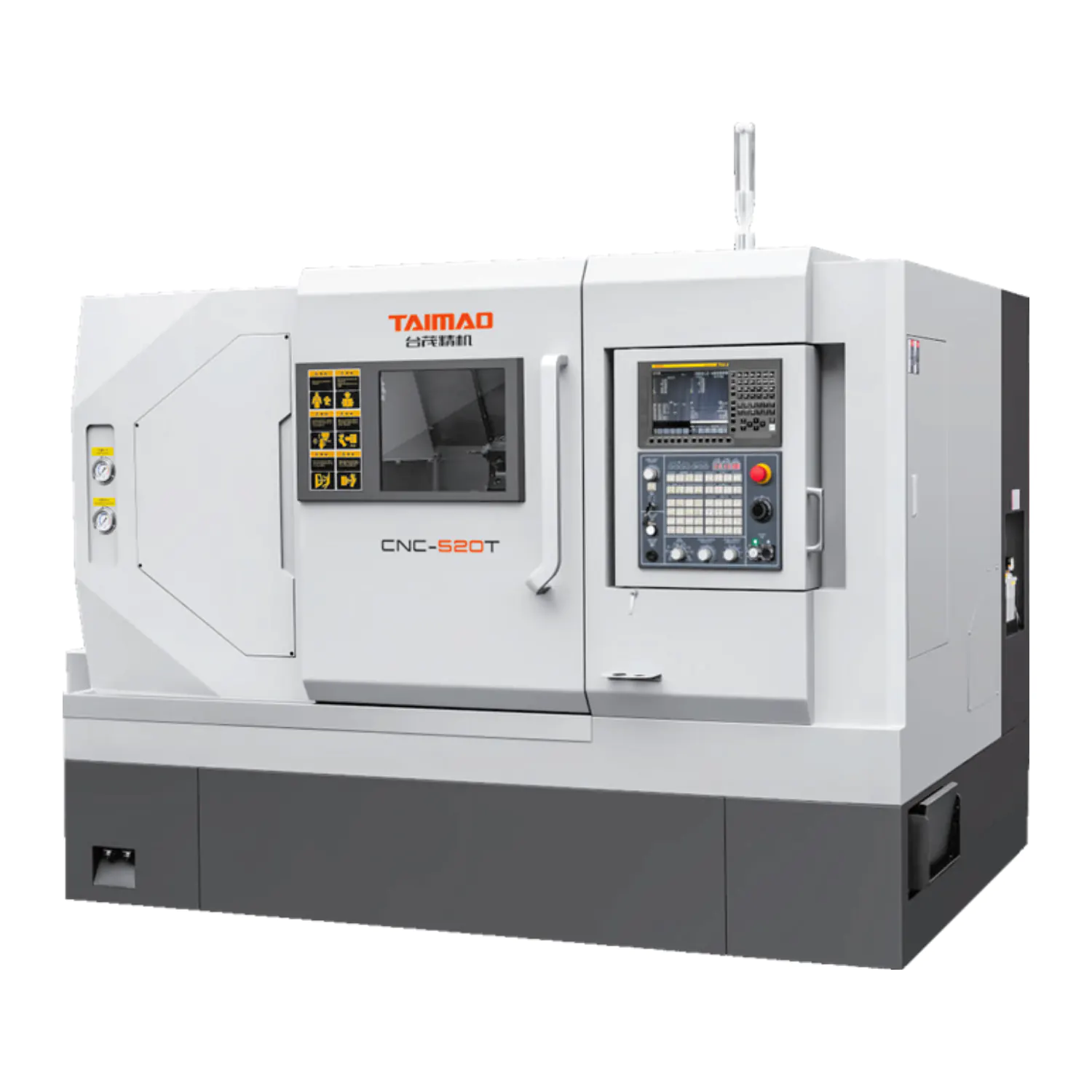

Токарный станок с ЧПУ TAIMAO CNC-520T

Токарный станок с ЧПУ и наклонной станиной TAIMAO CNC-520T (460)
В нашей продукции особое внимание уделяется практичности, надежности и продвинутости, а практичность и экономичность ставятся на первое место. В настоящее время компания берет за основу технологический прогресс, фокусируется на разработке новых продуктов, ускоряет темпы инноваций, идет в ногу с тенденциями рынка и стремится предоставить клиентам отличную продукцию.
Основная продукция компании включает в себя: двухшпиндельные двухревольверные токарные центры, двухшпиндельные одноревольверные токарные центры, двухшпиндельные станки со ступенчатым расположением высокоточного инструмента, одношпиндельные токарные центры, высокоточные револьверные станки и другие высокоточные станки с ЧПУ. Мы также реализуем проекты «под ключ» для манипуляторов и станков, беспилотных цехов, облачного управления и других «умных» фабрик, работающих по технологии «Индустрия 4.0».
ПРЕИМУЩЕСТВА

Высокая жесткость, тяжелый рез, высокая стабильность:

Он использует цельную литую наклонную станину, 40° наклонные направляющие, и усиленный дизайн ребер для минимизации отклонения и тепловой деформации.

Высокая точность и высокий динамический отклик:

Две пары высокоточных подшипников NSK класса P4 используются для достижения высокой жесткости шпинделя и чрезвычайно высокой точности вращения шпинделя.

Термическая стабильность:

Шпиндельная коробка и станина находятся в одной угловой плоскости, что уменьшает искажения, вызванные тепловой деформацией шпиндельной коробки. В шпинделе используется специальная система клиноременной передачи шпинделя, что облегчает техническое обслуживание.

Высокая эффективность:

Максимальная скорость шпинделя составляет 4500rpm/min, и быстрое движение может достигать 30m/min
ПРОЧНОЕ ЧУГУННОЕ ОСНОВАНИЕ
Механическая точность зависит от жесткости/жесткость зависит от механической прочности конструкции

Однократный установщик, комплексная обработка, что делает обработку и сборку более удобной и точной.
Станина изготовлена из высокопрочного цельного чугуна HT300 и была отожжена для устранения внутреннего напряжения.

Она имеет сильную амортизацию и высокую стабильность.

НАПРАВЛЯЮЩИЕ
Роликовые линейные направляющие

Нулевой зазор, дуговая резка, коническая резка, более равномерная текстура поверхности.
Универсальное высокоскоростное вращение и значительное снижение требуемой мощности привода.
Использование качения вместо скольжения, малые потери на трение, чувствительный отклик и хорошее позиционирование с высокой точностью.
Может выдерживать нагрузки в направлениях вверх, вниз, влево и вправо одновременно, и под нагрузкой контактная поверхность гусеницы по-прежнему контактирует в нескольких точках, и жесткость резки не уменьшается.
Легкость сборки и взаимозаменяемость, простая структура смазки.


ШАРИКО-ВИНТОВАЯ ПАРА

Используются высокоточные шарико-винтовые пары, в сочетании с предварительной нагрузкой гайки и предварительным натяжением винта, заранее устраняя люфт и повышение температуры, демонстрируя отличную стабильность и точность повторения.
Прямой привод от серводвигателя для уменьшения погрешности люфта.


СТРУКТУРА

Стабильная и высокожесткая конструкция станины. Каждая ось использует роликовые линейные направляющие для достижения высокой жесткости и точности станка.

Ускоренные перемещения
Ось X – 30 м/мин
Ось Z – 30 м/мин
ШПИНДЕЛЬ

Оснащен мощным двигателем с высоким крутящим моментом для поддержки высокоточной и тяжелой резки, что повышает эффективность производства.
Макс. обороты – 4500 об/мин
Макс. мощность – 11 кВт

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА

Револьверная головка с сервоприводом повышает надежность индексации, а увеличенная и расширенная коробка обеспечивает высокую жесткость реза.
12 поз. (15 опционально)
Время индексации 0,11 сек.
Сечение инструмента 25×25; Ø40
Программируемая гидравлическая задняя бабка

При использовании задней бабки с гидравлическим приводом ЧПУ панель управления может использоваться для позиционирования задней бабки и установки заготовки.
Задняя бабка с сервоприводом (опция)
Приводимая в действие серводвигателем, задняя бабка может перемещаться и затягиваться, нарушая традиционное определение задней бабки, воплощая в себе автоматизацию и интеллект, а также повышая эффективность обработки. Интерфейс системы может задавать различные ходы и усилия зажима в зависимости от деталей, а также имеет безопасную и удобную конструкцию двухскоростного переключения для обеспечения стабильности во время обработки.
Syntec 22TA CNC SYSTEM
Высокая производительность обработки, высокая скорость работы, простота использования

Высокая производительность обработки: высокоэффективная технология обработки сокращает время цикла, а технология тонкой обработки поверхности позволяет достичь высокого качества обработки.
Высокая скорость работы: Предотвращение внезапной остановки станков с помощью профилактического обслуживания, легкое обнаружение мест неисправностей и сокращение времени восстановления.
Простота использования: Поддержка интерфейса FANUC iHMI на месте обработки, индивидуальная разработка интерфейса и поддержка богатых сетей на месте.

Опциональные ЧПУ системы
ЧПУ  SIEMENS FANUC
КОМПЛЕКТУЮЩИЕ

Система ЧПУ
Syntec 22TA
Тайвань/Китай

Серводвигатель шпинделя
Syntec
Тайвань/Китай

Серводвигатели по осям X/Z
Syntec
Тайвань/Китай

Серводвигатель револьверной головы
Delta/Inovance
Китай

Шпиндель втулочного типа
Jinchen/Denyat
Китай

Подшипники
NACHI
Япония

Роликовые линейные направляющие
PMI
Тайвань/Китай

ШВП
PMI
Тайвань/Китай

Серво револьверная голова
Xinglong/Jingangxin
Тайвань/Китай

Гидравлический патрон
8” KEPUTE
Тайвань/Китай

Гидравлическая система
YUKEN
Тайвань/Китай

Автоматическая система смазки
BAOTN/SKF
Китай

Насос охлаждающей системы
Wanqian
Китай

Электрические компоненты
Schneider
Франция

Конвейер для стружки
QUANG/SUNKING
Китай

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра
Ед. изм.
Значение

Наибольший устанавливаемый диаметр заготовки над станиной
мм
Ø580

Наибольший диаметр обрабатываемой заготовки типа диск
мм
Ø400

Наибольший диаметр обрабатываемой заготовки над суппортом
мм
Ø280

Наибольший диаметр обрабатываемого прутка
мм
Ø51

Наибольшая длина точения
мм
460

Угол наклона станины
Град.
40°

Перемещения и подачи

Перемещение по оси Х
мм
240

Перемещение по оси Z
мм
500

Ускоренные перемещения по осям X/Z
м/мин
30

Ширина направляющих по осям X/Z
мм
35

ШВП по осям X/Y/Z
—
X: 32×10
Z: 32×10

Шпиндель

Фланец шпинделя
—
A2-6

Диаметр отверстия в шпинделе
мм
Ø75

Максимальные обороты шпинделя
об/мин
4500

Мощность серводвигателя шпинделя
кВт
11

Гидравлический патрон
дюйм
8”

Инструментальная оснастка

Тип револьверный головы
—
Серво

Количество инструментальных позиций
Шт.
12

Сечение резца
мм
25×25

Диаметр хвостовика расточного инструмента
мм
Ø40

Точность

Точность позиционирования по осям X/Z
мм
±0,003/300

Точность повторного позиционирования по осям X/Z
мм
±0,003/300

Задняя бабка

Конус пиноли
—
Mos #5

Перемещение задней бабки
мм
40 – 460

Давление задней бабки
Кг/см2
5~30

Тип задней бабки
—
Программируемая гидравлическая задняя бабка

Другое

Общее потребление
кВ
22

Длина
мм
2600

Ширина
мм
1700

Высота
мм
1900

Вес
кг
~3800


СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ

Наименование станка
Цена с НДС,
руб
Срок поставки

ТОКАРНЫЙ СТАНОК С ЧПУ С НАКЛОННОЙ СТАНИНОЙ TAIMAO CNC-xxxT в следующей комплектации:

·    Система ЧПУ Syntec 22TA
·    Серводвигатель шпинделя 11 кВт
·    Двигатель оси X/Z Syntec
·    4500 об/мин шпиндель
·    Шпиндель A2-6
·    Центр для задней бабки
·    Световой индикатор выполненной работы
·    Энергосберегающая рабочая лампа
·    Ножной выключатель
·    Жесткое нарезание резьбы

·    Хранилище программ
·    Ящик для инструментов
·    Трансформатор
·    Полностью закрытая кабинетная защита
·    Транспортер для стружки
·    Сертификат контроля точности
·    Электрические инструкции
·    Руководство по эксплуатации станка
·    Руководство по эксплуатации системной программы
·    CF 2G / устройство для чтения карт памяти

CNC-520T (460) Syntec CNC
по договоренности
ноябрь

Доставка до места эксплуатации
Включено
—

Шеф-монтажные и пуско-наладочные работы
Включено
—

 ПУСКОНАЛАДОЧНЫЕ РАБОТЫ И ИНСТРУКТАЖ ПЕРСОНАЛА
Пусконаладочные работы производятся авторизированными специалистами компании
К моменту приезда специалиста, покупателем должны быть проведены в соответствии с инструкцией работы по установке оборудования на рабочее место и подведены соответствующие коммуникации.

УСЛОВИЯ ПОСТАВКИ
Оплата производится в рублях по курсу ЦБ РФ в день платежа.
Условия оплаты заказного оборудования – 30% предоплата, 60% по факту готовности на заводе-изготовителе, 10% по факту выполнения шеф-монтажных работ.
ОСНОВНЫЕ УСЛОВИЯ ГАРАНТИИ
Гарантия на поставляемое оборудование – 1 год.
Послегарантийный ремонт с минимальным сроком поставки запасных частей.
