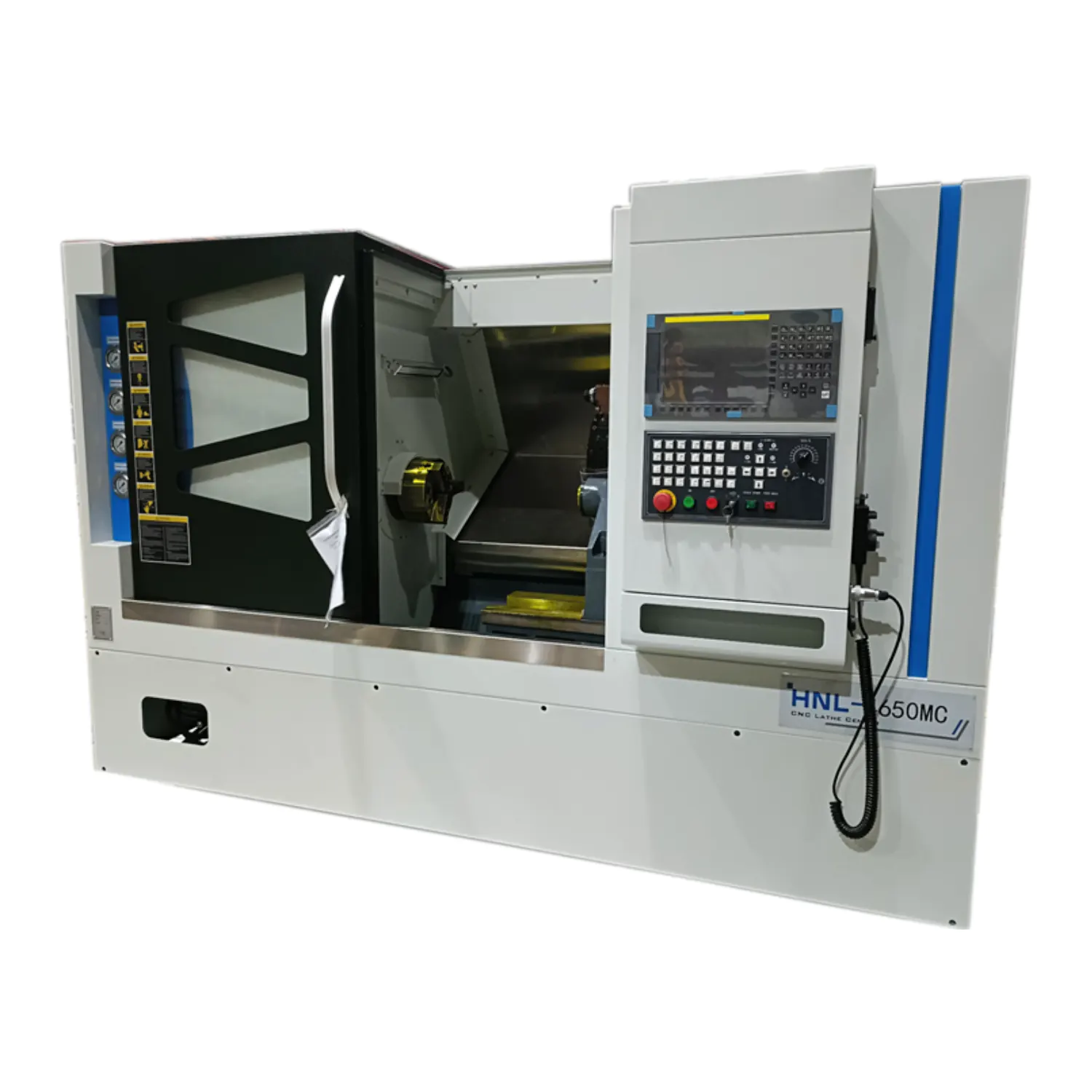

Токарный станок с ЧПУ Jintang HNL-4650MC

Токарный станок с ЧПУ и наклонной станиной JINTANG HNL-4650MC Fanuc CNC
Токарный станок с ЧПУ серии HNL-4650MC — это высокопроизводительный распространенный токарный станок с ЧПУ, разработанный компанией JINTANG. Станок обладает хорошими механическими характеристиками, хорошей точностью перемещения, стабильной точностью обработки.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра
Ед. изм.
Значение

Возможности
HNL-4650MC

Наибольший диаметр заготовки над станиной
мм
Ø500

Наибольший диаметр обработки
мм
Ø300

Наибольший диаметр обрабатываемой заготовки над суппортом
мм
Ø280

Наибольшая длина точения
мм
410

Перемещения и подачи


Перемещение по оси Х
мм
200

Перемещение по оси Z
мм
550

Ускоренные перемещения по осям X/Z
м/мин
²⁴⁄₂₄

ШВП X/Z
мм
Ø32×10/Ø32×10

Ширина направляющих
мм
³⁵⁄₃₅

Шпиндель


Фланец шпинделя
—
A2-6

Максимальные обороты шпинделя
об/мин
50 – 4000

Мощность шпинделя
кВт
11

Крутящий момент
Нм
135

Тип патрона
—
Гидравлический 3-х кулачковый

Диаметр патрона
мм
8”

Инструментальная система


Тип
—
80-12T-290-BMT45

Количество инструментов
—
12

Сечение инструмента
мм
20×20

Диаметр расточного инструмента
мм
Ø32

Гидравлическая задняя бабка


Конус пиноли задней бабки
мм
MT5

Ход задней бабки
мм
350

Другое


Длина
мм
3560

Ширина
мм
1800

Высота
мм
2000

Вес
кг
4000





КОМПЛЕКТАЦИЯ

Наименование
Модель
Производитель
Примечания

Система ЧПУ
Fanuc



Серводвигатель оси X

Fanuc
11 Нм

Серводвигатель оси Z

Fanuc
11 Нм

Главный двигатель

Fanuc
11 кВт

Приводной инструмент


12 Нм

Подшипники шпинделя
NN3020
NSK/SKF
Передний подшипник

100BAR
Центральный подшипник

NN3018
Задний подшипник

ШВП
Ø32×12
NSK/PMI
X/Z

Направляющие

PMI
X/Z: 35

Приводная револьверная голова
Гидравлическая

80-12T-290-BMT45

Гидравлический патрон
3H-210
Jiaoga


Гидроцилиндр
TK-B853
Jiahe


Энкодеры шпинделя

RINGDE OPTICS


Блокираторы дверей

Yamamori


Гидростанция


40 л

Насос СОЖ

Yamakawa


Насос системы смазки

Yongjia
1,8 л

Транспортер стружки





СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ

Наименование станка
Цена с НДС,
RUB
Срок поставки

Токарный станок с ЧПУ с горизонтальной станиной JINTANG HNL-4650MC, производство
Zhejiang Jintang Machines Co. (Китай), в следующей комплектации:

HNL-4650MC
по договоренности
5 – 10 рабочий дней

Доставка
Самовывоз г. Москва
—

Шеф-монтажные и пуско-наладочные работы
Не включено
—


ПУСКОНАЛАДОЧНЫЕ РАБОТЫ И ИНСТРУКТАЖ ПЕРСОНАЛА
Пусконаладочные работы производятся авторизированными специалистами компании.
К моменту приезда специалиста, покупателем должны быть проведены в соответствии с инструкцией работы по установке оборудования на рабочее место и подведены соответствующие коммуникации.

УСЛОВИЯ ПОСТАВКИ
Условия оплаты выставочного оборудования – 80% предоплата, 20% по факту выполнения шеф-монтажных работ.

ОСНОВНЫЕ УСЛОВИЯ ГАРАНТИИ
Гарантия на поставляемое оборудование – 1 год.
Послегарантийный ремонт с минимальным сроком поставки запасных частей.
