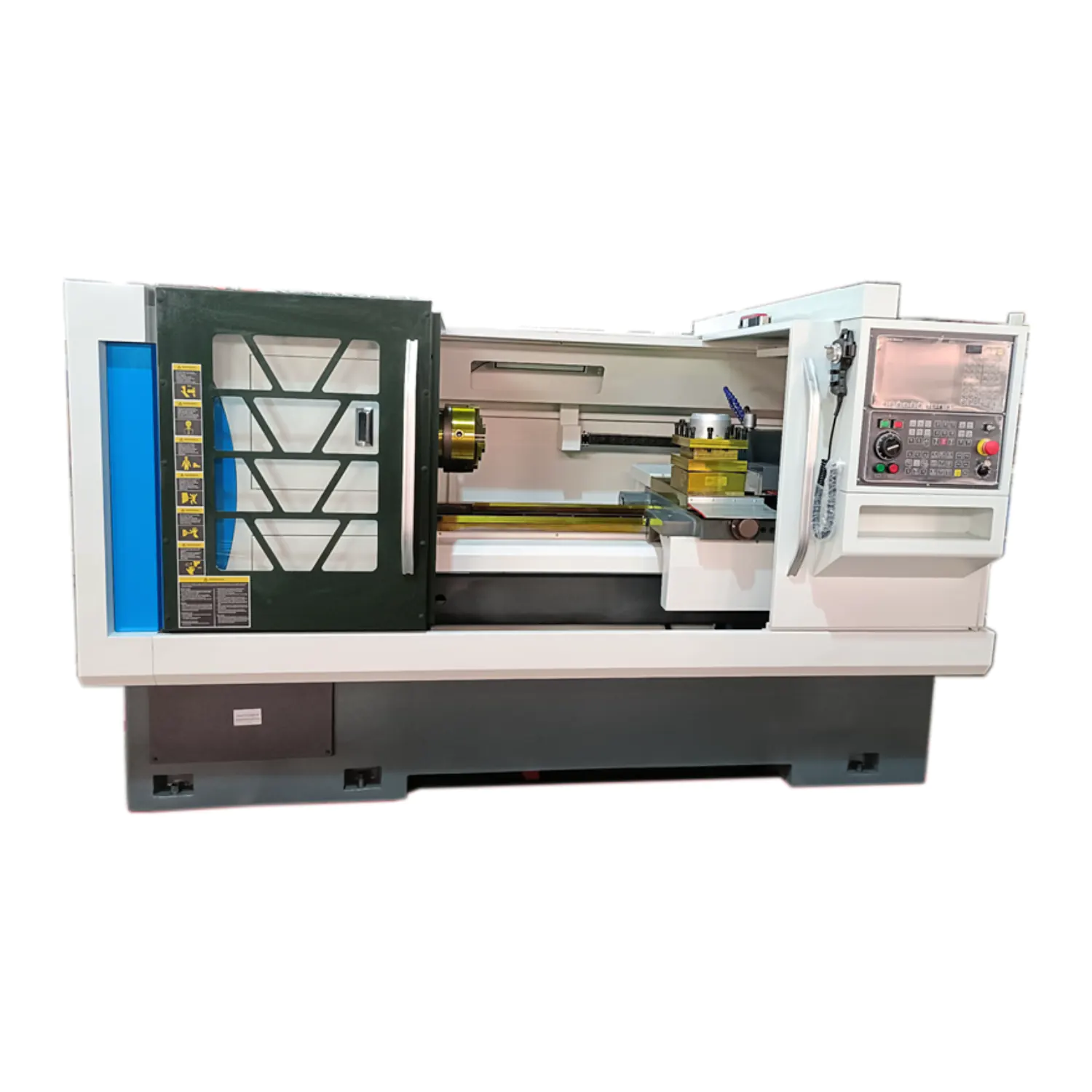

Токарный станок с ЧПУ Jintang CK530i-1000

Токарный станок с ЧПУ и горизонтальной станиной JINTANG CK530i-1000
Токарный станок с ЧПУ серии CK530i — это высокопроизводительный распространенный токарный станок с ЧПУ, разработанный компанией JINTANG. Станок обладает хорошими механическими характеристиками, хорошей точностью перемещения, стабильной точностью обработки. Он может непрерывно управляться по двум координатам (продольная Z, поперечная X), используется для обработки различных валов и дисковых деталей, может автоматически завершать обработку внутренних, внешних, конических, дуговых, торцевых и других вращающихся поверхностей, а также нарезать резьбу и т.д. Станок подходит для высококачественной и высокоэффективной обработки высокоточных и сложных вращающихся деталей среднего и большого размера в области машиностроения, ветроэнергетики, медицинского оборудования, аэрокосмической, автомобильной и других отраслях промышленности.

ОСНОВНАЯ СТРУКТУРА И ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ СТАНКА:
Токарный станок с ЧПУ CK530i имеет плоскую конструкцию станины, жесткие направляющие, механический трехступенчатый редуктор, полную кабинетную защиту.

Структура машины

Цельная структура станины, станина изготовлена из высококачественного чугуна (HT300) однократного литья, обработанного повторным старением; ширина между направляющими (420 мм); поверхность направляющей закалена ультразвуковой закалкой (твердость HRC52) и обработана прецизионной шлифовкой.


Шпиндельная коробка

Жесткость конструкции коробки позволяет адаптироваться к высокоточной обработке с большим припуском резания;
Шпиндель имеет прецизионные подшипники, система шпинделя высокой жесткости с четырьмя подшипниками стабильна во вращении и может использоваться для тяжелой резки и тонкого точения;
Применяя масляную смазку, шпиндель работает гибко и может эффективно охлаждаться.


Подача

Каждая скользящая направляющая закрыта мягкой лентой TSF для снижения коэффициента трения и улучшения характеристик сервопривода;
Для обеспечения точности обработки, точности позиционирования и сохранения точности в X- и Z-направлении используются шарико-винтовые пары высокого класса точности;
Каждое движение автоматически смазывается централизованной системой периодической смазки;
Продольная подача этого станка связана с ШВП серводвигателем переменного тока, установленным на левой стороне коробки подачи, через ременный привод, а поперечная подача связана с ШВП серводвигателем переменного тока, установленным на задней части станины, через переходную муфту; станок испытывается лазерным интерферометром для проведения динамического тестирования точности и компенсации до выхода с завода, что обеспечивает высокую точность и повторяемость станка.


Тип держателя инструмента

Применяется китайский известный бренд четырехпозиционного электрического держателя инструмента.


Задняя бабка

Прочная конструкция, выдерживающая тяжелые условия резки;
Втулки закалены и точно отшлифованы.


Мощность

7,5 кВт мощный главный двигатель переменного тока с преобразованием частоты, с высокой выходной мощностью и широким диапазоном переменной скорости;
Сервопривода по оси X- и Z- с высокой мощностью и хорошей производительностью.


Система смазки

В направляющих станка используется централизованная автоматическая принудительная смазка;
Шпиндельная коробка смазывается смазкой №32;
ШВП и поверхности направляющих скольжения смазываются автоматическим устройством централизованной смазки тонким слоем масла.


Защита безопасности

Используется полностью закрытая двухдверная конструкция;
ШВП по оси X- и Z- защищены;
Машина оснащена кнопкой аварийной остановки, которая может предотвратить повреждение машины.


Система ЧПУ HNC-808Di-T

Контроллер ЧПУ HNC-808Di-T используется для 2-3-осевого токарного станка с ЧПУ
Поддержка 4-осевой связи управления
С 10,4-дюймовым цветным ЖК-дисплеем
Поддержка протоколов шины M3, NCUC, Ethercat
Поддержка прямого импорта и считывания обработки G-кода

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование параметра
Ед. изм.
Значение

Возможности
CK530i

Наибольший диаметр заготовки над станиной
мм
Ø530

Наибольший диаметр обрабатываемой заготовки над суппортом
мм
Ø290

Наибольшая длина заготовки
мм
1000

Наибольшая длина точения
мм
1000

Ширина станины
мм
420

Перемещения и подачи


Перемещение по оси Х
мм
380

Перемещение по оси Z
мм
1000

Ускоренные перемещения по осям X/Z
м/мин
⁶⁄₈

Крутящий момент двигателей по осям X/Z
Нм
7,⁵⁄₉,6

Шпиндель


Фланец шпинделя
—
C-8

Конус шпинделя
мм
Metric Ø90

Диаметр отверстия в шпинделе
мм
Ø82

Количество скоростей шпинделя (Тип)
—
3 (Бесступенчатое)

Максимальные обороты шпинделя
об/мин
25~³⁴⁰⁄₆₀~⁷⁸⁰⁄₁₂₀~1600

Мощность шпинделя
кВт
7,5

Тип патрона
—
Ручной 3-х кулачковый

Диаметр патрона
мм
Ø250

Точность


Точность позиционирования X/Z
мм
0,02/0,03

Повторяемость X/Z
мм
0,007/0,03

Конусность
мм
0,005

Шероховатость
Мкм
Ra1,6

Круглость
Мм
0,01

Плоскостность
мм
0,025/Ø300

Инструментальная система


Тип
—
4-х позиционный электрический резцедержатель

Сечение инструмента
мм
25×25

Задняя бабка


Диаметр пиноли
Мм
Ø75

Ход пиноли
Мм
150

Конус пиноли задней бабки
мм
MT5

Другое


Длина
мм
2800

Ширина
мм
1470

Высота
мм
1670

Вес
кг
2800

Контейнер
—
20”

 Cтандарт продукции
1) Стандарт точности данного станка выполнен:
JB/T8324.1-96 Условия контроля токарных станков и токарных центров с ЧПУ Часть 1 Контроль геометрической точности горизонтальных станков
2) Для данного станка применяются нормы безопасности:
GB15760-2004 Общие технические условия по обеспечению безопасности металлорежущих станков.
3) Стандарты на электрооборудование данного станка:
GB5226.1-2002 Безопасность машин Электрооборудование для машин Часть I: Общие технические условия

КОМПЛЕКТАЦИЯ

Наименование
Модель
Производитель
Примечания

Система ЧПУ
HNC-808Di-T

               NC Волга

Серводвигатель оси X


7,5 Нм

Серводвигатель оси Z


9,6 Нм

Главный двигатель
YP132M-7.5-4
Ningbo Innovation
Инверторный двигатель мощностью 7,5 кВт

Подшипники шпинделя
NN3024K/W33
234424BM1
Luoyang Derun
Передний подшипник

NN3021K/W33
Средний подшипник

6020
Задний подшипник

Частотный преобразователь
V5-H-4T7.5G
Blue Ocean Huateng (Тайвань)


ШВП X
FFZD2505
Nanjing Craft


ШВП Z
FFZD4006
Nanjing Craft


Патрон
K11-250
Yantai Global
Ручной 3-х кулачковый

Электрический резцедержатель
AK21206×4C
Yantai Global
206*206

Насос системы охлаждения
YSB-25－200
Dandong Shanchuan


Подшипники ШВП
7602025TN/DB P4+6204
Luoyang Derun
Ось X

7602030TN/DB P5+6206
Ось Z

Ремень

Nanjing Weiqi


Защитные двери
SS//E-01A
Sansom


Циркуляционный насос
BXB-3A



Насос системы смазки
AMR-II-¹⁵⁰⁄₀₂ II

Автоматический шестеренчатый насос

СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ

Наименование станка
Цена с НДС,
RUB
Срок поставки

Токарный станок с ЧПУ с горизонтальной станиной JINTANG CK530i, производство
Zhejiang Jintang Machines Co. (Китай), в следующей комплектации:

CK530i (1000)
по договоренности
Конец ноября

Доставка
Самовывоз г. Москва
—

Шеф-монтажные и пуско-наладочные работы
Включено
—


ПУСКОНАЛАДОЧНЫЕ РАБОТЫ И ИНСТРУКТАЖ ПЕРСОНАЛА
Пусконаладочные работы производятся авторизированными специалистами компании.
К моменту приезда специалиста, покупателем должны быть проведены в соответствии с инструкцией работы по установке оборудования на рабочее место и подведены соответствующие коммуникации.

УСЛОВИЯ ПОСТАВКИ
Условия оплаты складского оборудования – 80% предоплата, 20% по факту выполнения шеф-монтажных работ.
ОСНОВНЫЕ УСЛОВИЯ ГАРАНТИИ
Гарантия на поставляемое оборудование – 1 год.
Послегарантийный ремонт с минимальным сроком поставки запасных частей.
