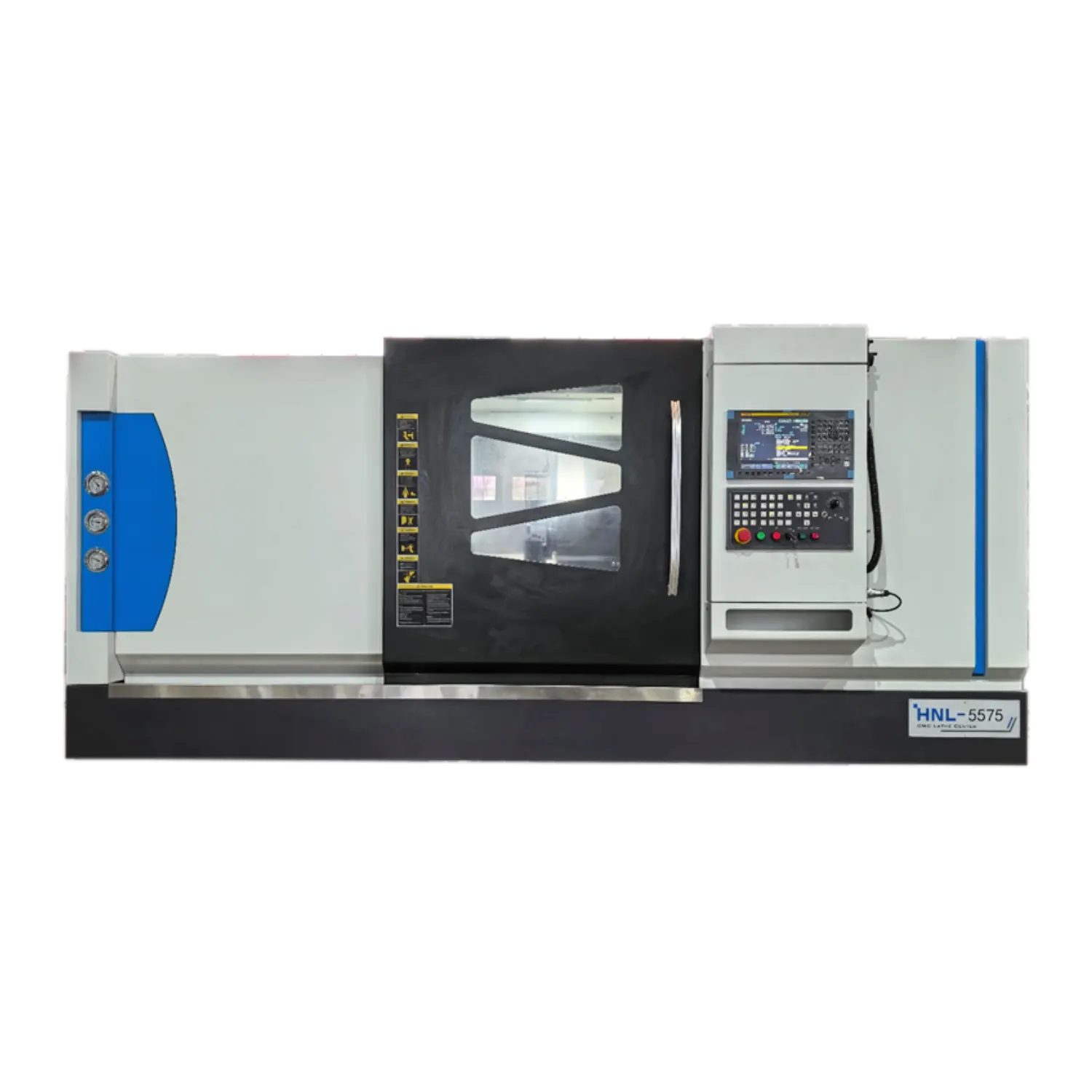

Токарный станок с ЧПУ Jintang HNL-5575

Токарный станок с ЧПУ и наклонной станиной JINTANG HNL-5575 Fanuc CNC
Токарный станок с ЧПУ серии HNL-5575 — это высокопроизводительный распространенный токарный станок с ЧПУ, разработанный компанией JINTANG. Станок обладает хорошими механическими характеристиками, хорошей точностью перемещения, стабильной точностью обработки.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра
Ед. изм.
Значение

Возможности
HNL-5575

Наибольший диаметр заготовки над станиной
мм
Ø560

Наибольший диаметр обработки
мм
445

Наибольший диаметр обрабатываемой заготовки над суппортом
мм
Ø310

Наибольшая длина точения
мм
670

Перемещения и подачи


Перемещение по оси Х
мм
235

Перемещение по оси Z
мм
750

Ускоренные перемещения по осям X/Z
м/мин
²⁴⁄₂₄

ШВП X/Z
мм
Ø40×10/Ø40×10

Ширина направляющих
мм
⁴⁵⁄₄₅

Шпиндель


Фланец шпинделя
—
A2-8

Максимальные обороты шпинделя
об/мин
50 – 3000

Мощность шпинделя
кВт
15

Тип патрона
—
Гидравлический 3-х кулачковый

Диаметр патрона
мм
10”

Инструментальная система


Тип
—
100-12T-385

Количество инструментов
—
12

Сечение инструмента
мм
25×25

Диаметр расточного инструмента
мм
Ø40

Гидравлическая задняя бабка


Конус пиноли задней бабки
мм
MT5

Ход задней бабки
мм
680

Другое


Длина
мм
3350

Ширина
мм
2100

Высота
мм
1980

Вес
кг
4700


КОМПЛЕКТАЦИЯ

Наименование
Модель
Производитель
Примечания

Система ЧПУ
Fanuc



Серводвигатель оси X

Fanuc
20 Нм

Серводвигатель оси Z

Fanuc
20 Нм

Главный двигатель

Fanuc
15 кВт

Подшипники шпинделя
NN3024
NSK/SKF
Передний подшипник

120BAR
Центральный подшипник

NN3022
Задний подшипник

ШВП
Ø40×10
NSK/PMI
X/Z

Направляющие

PMI
X/Z: 45

Револьверная голова
Гидравлическая

100-12T-385

Гидравлический патрон
3H-210
Jiaoga


Гидроцилиндр
TK-B853
Jiahe


Энкодеры шпинделя

RINGDE OPTICS


Блокираторы дверей

Yamamori


Гидростанция


50 л

Насос СОЖ

Yamakawa


Насос системы смазки

Yongjia
3 л

Транспортер стружки





СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ

Наименование станка
Цена с НДС,
RUB
Срок поставки

Токарный станок с ЧПУ с горизонтальной станиной JINTANG HNL-5575, производство
Zhejiang Jintang Machines Co. (Китай), в следующей комплектации:

HNL-4650MC
по договоренности
5 – 10 рабочий дней

Доставка
Самовывоз г. Москва
—

Шеф-монтажные и пуско-наладочные работы
Не включено
—


ПУСКОНАЛАДОЧНЫЕ РАБОТЫ И ИНСТРУКТАЖ ПЕРСОНАЛА
Пусконаладочные работы производятся авторизированными специалистами компании.
К моменту приезда специалиста, покупателем должны быть проведены в соответствии с инструкцией работы по установке оборудования на рабочее место и подведены соответствующие коммуникации.

УСЛОВИЯ ПОСТАВКИ
Условия оплаты выставочного оборудования – 80% предоплата, 20% по факту выполнения шеф-монтажных работ.

ОСНОВНЫЕ УСЛОВИЯ ГАРАНТИИ
Гарантия на поставляемое оборудование – 1 год.
Послегарантийный ремонт с минимальным сроком поставки запасных частей.
