Токарный центр с ЧПУ Anyang Xinheng AE45BY CNC

Токарный центр с ЧПУ Anyang Xinheng Machine Tool AE45BY CNC
КРАТКОЕ ОПИСАНИЕ

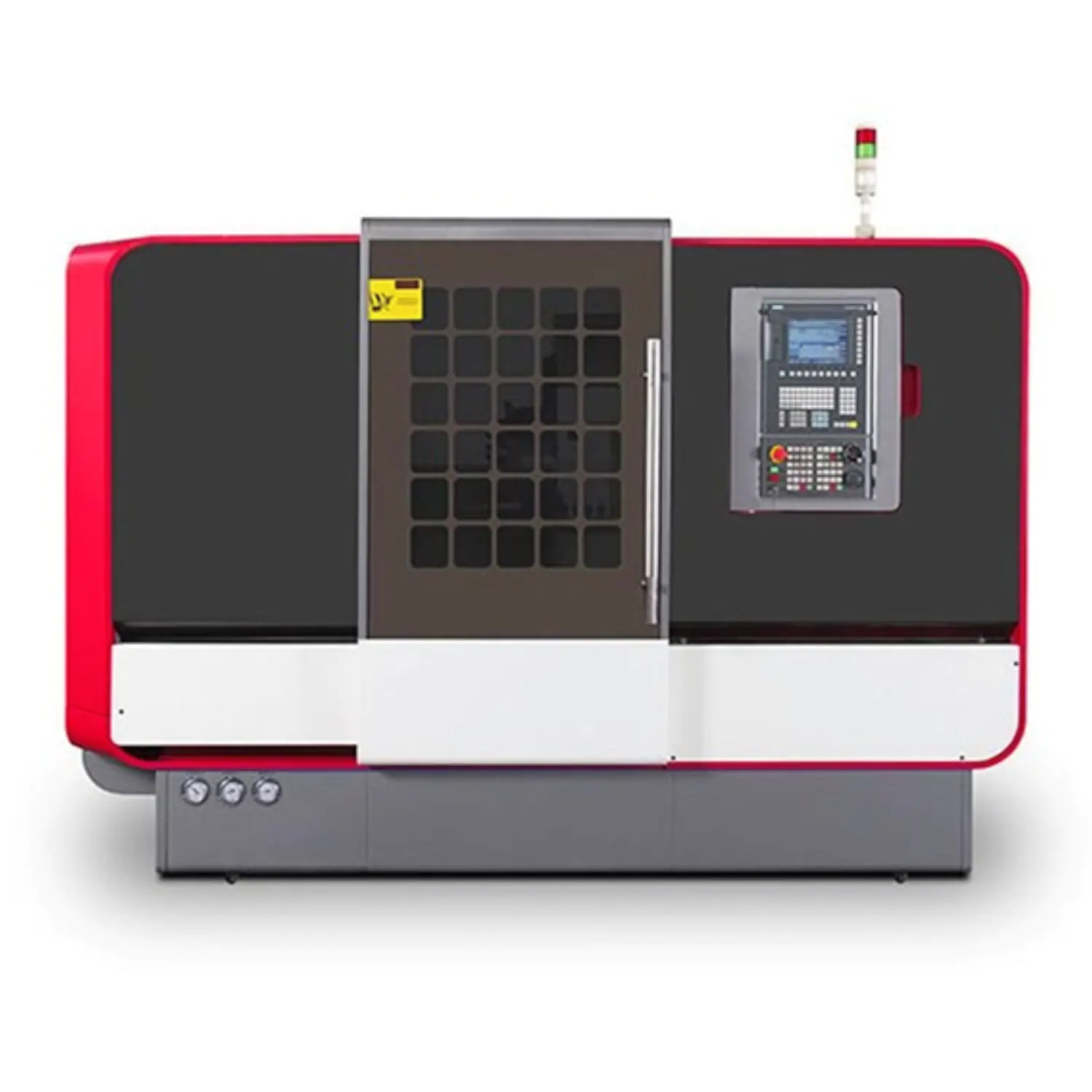

Токарный центр с ЧПУ с наклонной станиной AE45BY — высокоскоростной прецизионный токарный центр с ЧПУ, выпускаемый нашей компанией.
Данный токарный центр оснащен револьверной головкой с силовым инструментом и подвижным столом по оси Y, что позволяет осуществлять осевую и радиальную внецентренную обработку сложных криволинейных поверхностей. В качестве основных комплектующих используется продукция известных отечественных и зарубежных производителей, ключевые детали комплектуются на импортном прецизионном обрабатывающем центре, что обеспечивает точность изготовления.
Благодаря высокой скорости резания токарного центра с ЧПУ серии AE токарного центра с ЧПУ серии AE, значительно повышается производительность. Этот токарный центр имеет широкий диапазон применения и гибкие возможности эксплуатации. Он подходит для обработки различных видов сложных валов, втулок, дисковых деталей с однократным зажимом, включая фрезерование пазов, полигональное фрезерование, а также точение внутренней и наружной цилиндрической поверхности, конической поверхности, дуговой поверхности, торца, канавки, фаски, резьбы и т.д.
Он особенно хорошо подходит для поочередной обработки различных видов заготовок средними и малыми партиями. Его достоинствами являются высокая технологичность, высокая эффективность обработки, низкий процент отходов, хорошая консистенция готовых изделий, снижение требований к техническому уровню работников, а также значительное повышение эффективности и точности обработки. при этом значительно повышается эффективность и точность обработки.
О производителе
Станкостроительное предприятие Anyang Xinheng Machine Tool Co., Ltd. основано в 1946 году. Наш завод занимает площадь более 30 000 квадратных метров, в производстве применяется самое современное оборудование.
Завод выпускает универсальные токарные станки, токарные станки с ЧПУ, трубонарезные станки для нефтяной и газовой промышленности, тяжелые токарные станки, сферотокарные станки и другое подобное оборудование.
Наша продукция имеет Международные Сертификаты качества ISO9001:2000. Наши станки продаются как в Китае, так и за рубежом, и пользуются большой популярностью во всем мире.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра
Ед. изм.
Значение

Угол наклона станины
Град.
30°

Наибольший диаметр устанавливаемой заготовки над станиной
мм
Ø420

Наибольший диаметр обрабатываемой заготовки
мм
Ø400

Наибольший диаметр обрабатываемой заготовки типа диск
мм
Ø350

Наибольший диаметр обрабатываемой заготовки над суппортом
мм
Ø200

Наибольшая длина заготовки в центрах (РМЦ)
мм
900

Наибольшая длина точения
мм
650

Перемещения и подачи

Перемещение по оси Х
мм
215

Перемещение по оси Y
мм
±50

Перемещение по оси Z
мм
650

Ускоренные перемещения по осям X/Z
м/мин
³⁶⁄₃₆

Ускоренные перемещения по осям Y
м/мин
15

Рабочие подачи по осям X/Z
м/мин
5

Шпиндель

Конус шпинделя
—
А2-6

Диаметр отверстия в шпинделе
мм
Ø62

Диаметр прутка
мм
Ø55

Максимальные обороты шпинделя
об/мин
4000

Мощность шпинделя
кВт
11

Крутящий момент шпинделя
Нм
66

Диаметр гидравлического патрона
Дюйм
10

Точность

Повторяемость позиционирования по осям X/Z
мм
0,003

Точность позиционирования по осям X/Z
мм
0,005

Точность позиционирования по оси С
°
0,001

Инструментальная оснастка

Тип
—
Приводная револьверная
головка

Количество инструментальных позиций
шт
12

Хвостовик инструмента
мм
25×25

Диаметр расточного инструмента
мм
Ø40

Мощность приводного инструмента
кВт
2,7

Обороты приводного инструмента
об/мин
3000

Крутящий момент приводного инструмента
Н*м
12

Держатель приводного инструмента
—
BMT55/ER32

Задняя бабка

Диаметр пиноли
мм
Ø80

Конус пиноли
—
МТ5

Ход пиноли
мм
100

Другое

Суммарная мощность
кВА
30

Длина
мм
3000

Ширина
мм
1750

Высота
мм
2000

Вес
кг
5200

Система ЧПУ
—
Fanuc 0i – TF (5)

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Станина

Станина имеет наклон под углом 30° и цельную конструкцию, которая отливается из высокопрочного чугуна с шаровидным графитом HT300 (предел прочности на растяжение 300 МПа) и дважды подвергалась строгой обработке старением. Для чернового литья используется литьевая деталь из песчаной смолы с песчаным сердечником, что улучшает антивибрационные характеристики токарного станка. Токарный станок обладает такими преимуществами, как рациональное расположение ребер жесткости, широкая поверхность направляющих и высокая общая жесткость. Таким образом, обеспечивается точность и жесткость токарного станка.
Шпиндель

Шпиндель оснащен сверхточными подшипниками NSK класса P4 типа NN с оптимизированным вылетом (4 подшипника спереди и 2 подшипника сзади), точность и жесткость гарантированы при условии высокой скорости вращения и интенсивной резки.
Подачи

Привода подач по осям X и Z осуществляются посредством высокоточных ШВП класса С3, установленных с преднатягом. На обоих концах ШВП установлены подшипники NSK/NTN класса Р4, что обеспечивает высокую точность позиционирования при перемещениях.
В конструкции станка предусмотрены высокоточные и жесткие линейные направляющие
HIWIN/PMI с функцией автоматического центрирования.
Характеристики ШВП:
Х-ось 40*12 Z-ось 40*12

Применение на осях X и Z запатентованных высокоскоростных высокоточных линейных направляющих обеспечивает наилучшие показатели точности и жесткости станка.
Система автоматической принудительной смазки направляющих минимизирует потери на трение, а телескопическая защита направляющих предотвращает от внешних повреждений.

В приводах осей X/Y/Z применяются сервомоторы Fanuc, мощность привода по осям X/Y/Z составляет 1.8 кВт.
Патрон
На станке установлен гидравлический полый патрон 10” AUTOGRIP, обеспечивающий высокую точность и высокую точность зажима заготовки.

Функции зажима и разжима кулачков управляются посредством ножной педали.
Инструментальная система с осью Y

В этом токарном центре установлена 12-позиционная револьверная головка BMT55 с встроенной осью Y.
Подвижный стол с осью Y служит для поддержки револьверной головки электроинструмента и привода ее перемещения вдоль оси Y.
Шариковая винта и линейная направляющая установлены на подвижном столе оси Y. Серводвигатель оси Y с тормозом соединен с ШВП непосредственно муфтой с шарико-винтовой парой непосредственно через муфту.
На эту револьверную головку можно устанавливать все виды электроинструментов для выполнения осевой и радиальной обработки сложных криволинейных поверхностей. Осевой (0º) фрезерный держатель, радиальный (90º) фрезерный держатель, держатель токарного инструмента, держатель торцовочного инструмента и держатель расточного прутка могут быть установлены для выполнения пазового фрезерования, полигонального фрезерования, точения, торцевания, растачивания и т.д.
Для зажима инструмента используется стандартная цанга ER32. Индексация револьверной головки и вращение силовой оснастки осуществляются серводвигателями.
Время индексации револьверной головки с силовым инструментом значительно быстрее, чем у гидравлической револьверной головки.
Гидравлическая задняя бабка

Пиноль задней бабки приводится в движение гидравлическим маслом с давлением менее 0,5 МПа, что позволяет эффективно предотвращать деформацию длиннобазовой заготовки и станины токарного станка.
Гидравлическая бабка устанавливается на направляющие задней бабки. Направляющие задней бабки закаливаются с помощью промежуточным индукционным закалочным устройством и шлифуются на прецизионном шлифовальном станке с ЧПУ.
Гидравлическая система

Централизованная гидравлическая система станка регулирует перемещение пиноли задней бабки и сжатие-разжатие патрона.
Система смазки

Все части ШВП и поверхности направляющих автоматически смазываются в процессе ускоренных перемещений и позиционируются с высокой точностью.
Электрические компоненты
Поскольку требования к электросетям во всех странах различны, станок адаптирован к разным видам напряжений и частот тока: 220, 380, 420, 440, 660 В и 50-60 Гц.
Все электрические компоненты, используемые в токарном станке, соответствуют продуктам известных мировых брендов на внутреннем и мировом рынках, что также обеспечивает высокую надежность, стабильность и длительный срок службы станка.
Система ЧПУ

Система ЧПУ станка может быть моделей FANUC или Siemens Sinumerik (другие системы – по запросу).
FANUC
Siemens
Программы и параметры обработки могут вводиться вручную или передаваться через стандартный порт RS32C.
Безопасность обслуживания

Токарный центр может быть изготовлен в полузакрытом или полностью закрытом исполнении, что делает его эксплуатацию безопасной и комфортной.
В случае, если происходит сбой электропитания или нарушение в ходе работы, в программе станка заложена опция сохранения данных. Также имеется кнопка аварийной остановки станка.
Станок оборудован сигнальным устройством и кнопкой аварийной остановки, с помощью которой можно предотвратить различные внезапные возможные повреждения станка. Предупреждающие сигналы отображаются на экране монитора системы ЧПУ и обозначаются различными световыми индикаторами.
Существует разделение по сигнализации: аварийная остановка, запрос информации об ошибках, предупреждающие сигналы.
Ходовые винты осей X и Y имеют герметичную защиту, которая обеспечивает невозможность попадания стружки на рабочие поверхности, что гарантирует точность перемещения суппорта станка.

КОМПЛЕКТАЦИЯ СТАНКА

Стандартная комплектация
Производитель
Спецификация

Система ЧПУ Fanuc 0i-TF (5)
Fanuc

Привод перемещения по оси X
Fanuc
1,8 кВт (11 Нм)

Привод перемещения по оси Y
Fanuc
1,8 кВт (11 Нм)

Привод перемещения по оси Z
Fanuc
1,8 кВт (11 Нм)

Шпиндель
Xinheng
А2-6

Привод шпинделя
Fanuc
11 кВт

Линейные направляющие по оси X
HIWIN/PMI
35 мм; Роликового типа

Линейные направляющие по оси Z
HIWIN/PMI
35 мм; Роликового типа

ШВП по оси X
HIWIN/PMI
40*12 С3

ШВП по оси Z
HIWIN/PMI
40*12 С3

Подшипники ШВП
NSK/NTN
P4

Приводная револьверная голова

12 поз.

Трехкулачковый патрон
Autogrip
10»

Гидростанция

2,2 кВт, 50 л

Низковольтные электрокомпоненты
Schneider

Система смазки
Baotn

Обьем бака для стружки

100 л

Давление СОЖ

2 бар

Транспортер для стружки

Ременного типа / Belt type

Руководство по эксплуатации (на русском и
английском языке)

Пистолет для смазки патрона

Пистолет СОЖ

Пистолет воздушный

Механический тормоз шпинделя

Осевой блок приводного инструмента
BMT55/ER32

Радиальный блок приводного инструмента
BMT55/ER32

Статический радиальный держатель
инструмента

Статический держатель осевого инструмента

Статический держатель расточного прутка

Кондиционер электрошкафа


СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ

Наименование станка
Цена с НДС,
RUB
Срок поставки

ТОКАРНЫЙ ЦЕНТР С ЧПУ AE45BY CNC,
Производство Anyang Xinheng Machine Tool Co., Ltd. (Китай)
по договоренности
В наличии

Доставка до места эксплуатации
Включено
—

Шеф-монтажные и пуско-наладочные работы
Включено
—


ПУСКОНАЛАДОЧНЫЕ РАБОТЫ И ИНСТРУКТАЖ ПЕРСОНАЛА
Пусконаладочные работы   производятся   авторизированными   специалистами   компании.
К моменту приезда специалиста, покупателем должны быть проведены в соответствии с инструкцией работы по установке оборудования на рабочее место и подведены соответствующие коммуникации.

УСЛОВИЯ ПОСТАВКИ
Условия оплаты заказного оборудования – 80% предоплата, 20% по факту выполнения шеф- монтажных работ.

ОСНОВНЫЕ УСЛОВИЯ ГАРАНТИИ
Гарантия на поставляемое оборудование – 1
Послегарантийный ремонт с минимальным сроком поставки запасных частей.
