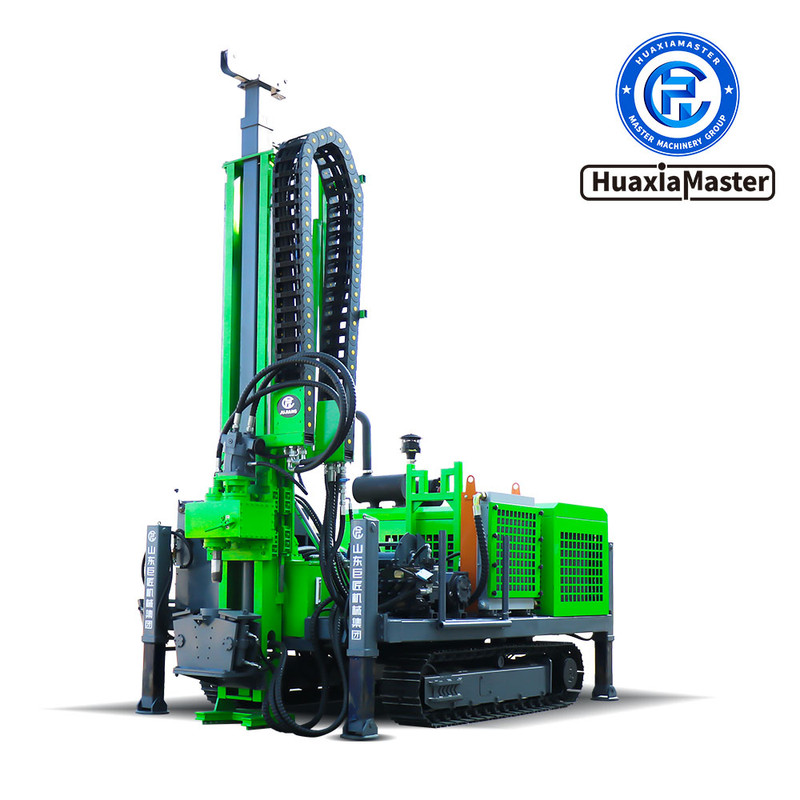

1、Представление гусеничной полностью гидравлической буровой установки серии QYD
Гусеничный тип полностью гидравлической буровой установки для разведочного бурения серии QYD использует буровую установку с канатным буровым станком с режимом бурения с полностью гидравлической силовой головкой. Керн, пробуренный буровым инструментом, поднимается лебедкой через внутреннее отверстие буровой штанги для завершения геологического бурения и работы по отбору керна. Он в основном подходит для бурения твердых полезных ископаемых, а также может использоваться для инженерной геологии, мелководной добычи нефти, природного газа, бурения подземных вод и инженерного бурения, такого как вентиляция туннелей, дренаж и заливка плотин.
2、Характеристики гусеничной полностью гидравлической буровой установки серии QYD
2.1 Оснащенная беспроводным пультом дистанционного управления, буровая установка может управляться дистанционно для предотвращения внезапных опасностей.
2.2 Буровая установка имеет полностью гидравлический привод, а гидравлическая система использует чувствительное к нагрузке управление, обеспечивая высокую рабочую эффективность и большой крутящий момент.
2.3Вращение силовой головки осуществляется аксиально-поршневым насосом и коническим поршневым двигателем с двумя механическими передачами и бесступенчатым регулированием скорости, а также усовершенствованной конструкцией.
2.4 В нем используется двухскоростной механизм подачи с гидроцилиндром и цепью, который обеспечивает плавное и надежное движение, а также механизм бокового перемещения силовой головки.
2.5 Гидравлический зажим удерживает бурильную трубу и облегчает ее разборку.
2.6 Лебедка, приводимая в действие гидравлическим двигателем, может легко поднимать буровой инструмент или вспомогательные инструменты.
2.7 Буровая вышка имеет основание, соприкасающееся с землей, для фиксации на земле, что делает бурение более устойчивым.
2.8 В нем используется воздушное и водяное охлаждение, что является более разнообразным и может обеспечить длительную работу машины.
3、 Параметры гусеничной полностью гидравлической буровой установки серии QYD
Модель буровой установки QYD-600 QYD-800 QYD-1000 QYD-1000S QYD-1600
Способность сверления BTW 650m 1200m 1400m 1200m 1800m
NTW 600m 1000m 1200m 1000m 1600m
HTW 300m 800m 1000m 800m 1200m
PQ / 600m 800m / 800m
Гидравлическая система Номинальное давление 32+16 Mpa 32+16 Mpa 32+16 Mpa 32+16 Mpa 32+25 Mpa
Метод охлаждения
Воздушное охлаждение первой ступени
Водяное охлаждение первой ступени Вторичное воздушное охлаждение
Первый уровень водяного охлаждения Вторичное воздушное охлаждение
Первый уровень водяного охлаждения Вторичное воздушное охлаждение
Первый уровень водяного охлаждения Независимое воздушное охлаждение + водяное охлаждение
двигатель Модель двигателя Yuchai четырехцилиндровый Ючай/Вейчай шестицилиндровый Weichai шестицилиндровый Weichai шестицилиндровый Weichai шестицилиндровый
Номинальная мощность 92kW 118kW 129kW 129kW 147kW
Силовая головка Максимальный крутящий момент 1400N. m 1800N. m 2600N. m 2600N. m 3000N. m
Максимальная скорость 1400rpm 1400rpm 1400rpm 1400rpm 1400rpm
Дайте процесс 2.0m 2.0m 3.5m 3.5m 3.5m
Подъемная сила 240kN 300kN 360kN 360kN 400kN
Усилие подачи 120kN 150kN 180kN 180kN 200kN
Лебёдка для канатного колонкового бурения Вместимость каната 800m 1000m 1200m 1000m 1600m
Подъемная сила 15kN 20kN 24kN 24kN 24kN
Увеличить скорость 110m/min 110m/min 110m/min 110m/min 110m/min
Цельная наземная буровая вышка полная высота 6.1m 7.9m 7.9m 7.9m 8.5m
угол сверления 45-90° 0-90° 0-90° 45-90° 35-90°
Скользящий ход 800mm 1200mm 1200mm 1200mm 1200mm
Гусеничное шасси стиль ходьбы Ручное + дистанционное управление Ручное + дистанционное управление Ручное + дистанционное управление Ручное + дистанционное управление Ручное + дистанционное управление
Размеры доставки Д x Ш x В 4.5m*1.9m*2.3m 4.5m*2.1m*2.8m 5.6m*2.2m*3.0m 5.6m*2.1m*2.6m 5.65m*2.2m*3.05m
Вес машины 4.5T 6.0T 7.3T 9T 8.2T
Примечание: Продукция постоянно совершенствуется. Любые изменения не будут уведомлены отдельно. Пожалуйста, обратитесь к фактическому продукт.
