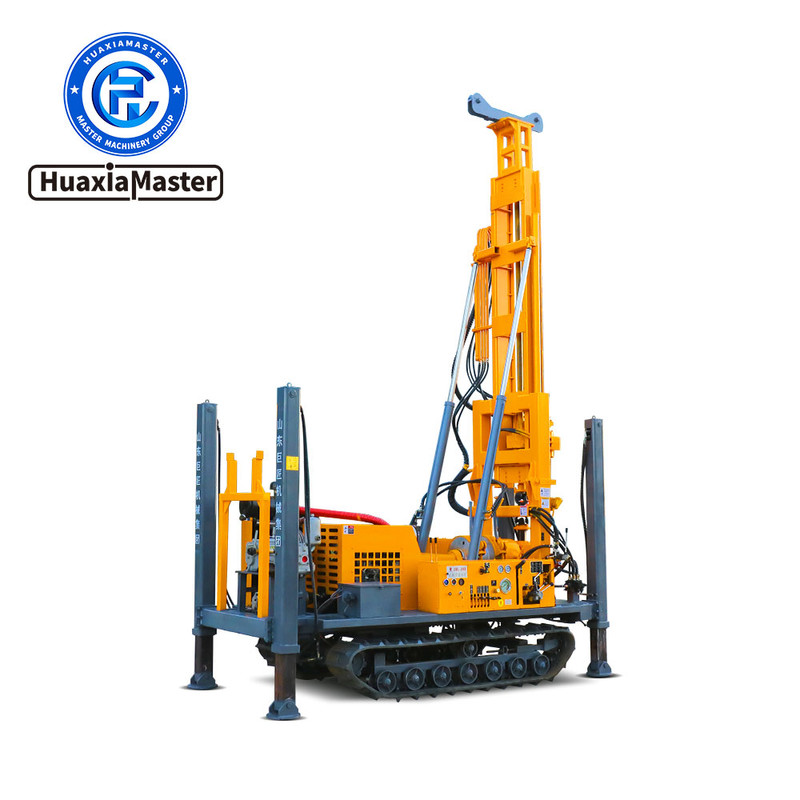

Механическая колонковая буровая установка с верхним приводом серии JDL ООО "HUAXIAMASTER (Цзиньинь)Ｔяжелая Машиностроительная Компания" JDL-280

1、Обзор механической колонковой буровой установки с верхним приводом серии JDL
Буровые установки серии JDL — это механическое буровое оборудование с верхним приводом, объединяющее в себе возможности водяного и пневматического бурения. Оно эффективно решает проблемы, возникающие при бурении воздушным забойным пневмоударником в рыхлых грунтах, а также низкую эффективность бурения с промывкой в твёрдых породах, гравийных и галечных слоях. Механическая буровая установка с верхним приводом обладает высокой эффективностью, энергосбережением и способностью адаптироваться к различным геологическим условиям.
2、Особенности механической колонковой буровой установки с верхним приводом серии JDL
2.1 Реализована функциональная интеграция бурения с промывкой буровым раствором и бурения с пневматическим погружным ударником.
2.2 Некоторые функциональные интерфейсы зарезервированы в гидравлической системе управления буровой установкой, и функции могут быть расширены в соответствии с технологическими требованиями различных пользователей.
2.3 Главный вал буровой установки оснащен механической трансмиссией, что вдвое увеличивает эффективность трансмиссии и значительно снижает энергопотребление.
2.4 Буровая установка оснащена механической силовой головкой с верхним приводом и длинноходовым усилительным механизмом для повышения эффективности бурения и снижения вероятности засорения буровой установки и несчастных случаев при бурении.
2.5 Буровая установка оснащена механической лебедкой с высокой скоростью подъема, что позволяет легко устранять аварии на дне скважины.
3、Параметры буровой установки с механическим верхним приводом серии JDL
Модель буровой установки JDL-280 JDL-350 JDL-5
Рабочий слой Рыхлая почва и скальное основание (твердость F6~20) Рыхлая почва и скальное основание (твердость F6~20) Рыхлая почва и скальное основание (твердость F6~20))
Метод бурения Верхний привод механический роторный гидравлический привод
Бурение буровым раствором или пневматическое погружное ударное бурение Верхний привод механический роторный гидравлический привод
Бурение буровым раствором или пневматическое погружное ударное бурение Верхний привод механический роторный гидравлический привод
Бурение буровым раствором или пневматическое погружное ударное бурение

Мощность бурения Диаметр сверления 75-350mm 75-350mm 75-350mm
Бурение шламом 450m 530m 1000m
Пневматическое бурение 280m 350m 800m
NQ Канатное бурение 500m 600m 1200m
власть Тип дизельного двигателя YN27 YN33 YN48GBZ
Номинальная мощность 42kW 58kW 92kW
Номинальная скорость 2400r/min 2400r/min 2400r/min
Силовая головка Скорость вращения 33~1120r/min 27~901r/min 43-1080r/min
Крутящий момент 0-9800N.m 0-10500N.m 0-16500N.m
путешествие 2300mm 3500mm 3500mm
Система кормления Подъемная сила 100kN 120kN 240kN
Движение 50kN 85kN 180kN
подъемник Механическая лебедка (одноканатная) 4.5T 5.5T 7.5T
Бурильная труба Диаметр бурильной трубы Φ50/Φ60/Φ76/Φ89 Φ50/Φ60/Φ76/Φ89 Φ50/Φ60/Φ76/Φ89/Φ102
Длина буровой штанги 2000mm 3000mm 3000mm
Ходовая часть гусеничного типа Скорость ходьбы 2km/h 2km/h 2km/h
Преодолеваемый подъем 25°~30° 25°~30° 25°~30°
Размер машины Статус доставки 4600*1900*2540mm 6300*2000*2600mm 6300*2000*2650mm
Рабочий статус 3800*2200*5700mm 3800*2400*7600mm 3800*2500*8500mm
Вес машины 3500kg 6500kg 11500kg
Соответствующий воздушный компрессор Общее потребление газа 16~35m³/min 16~35m³/min 16~35m³/min
Рабочее давление воздуха 10.5~24.6bar 10.5~24.6bar 10.5~24.6bar
Примечание: Продукция постоянно совершенствуется. Любые изменения не будут уведомлены отдельно. Пожалуйста, обратитесь к фактическому продукт.
