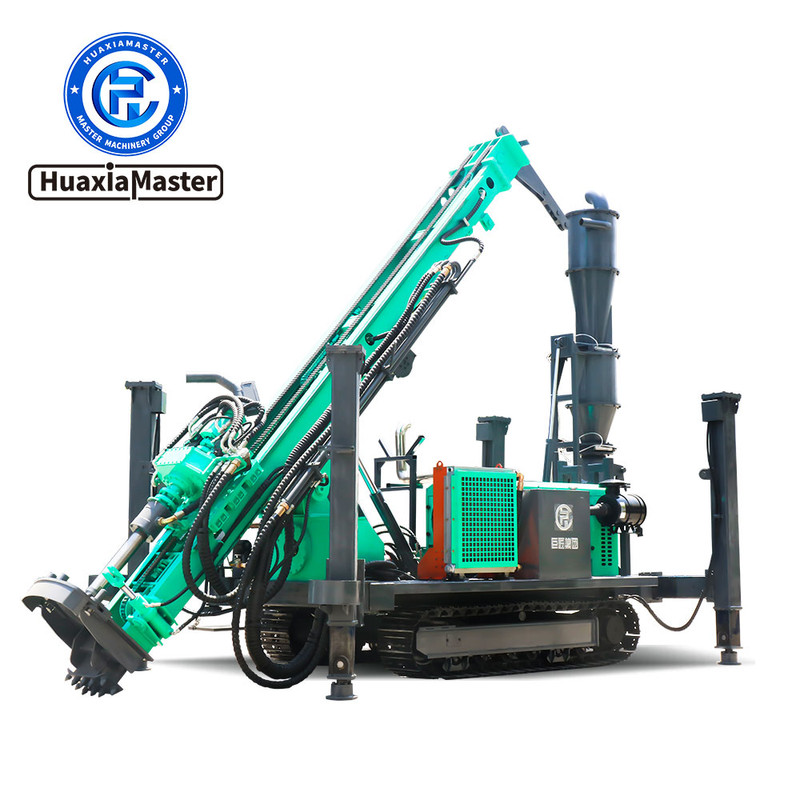

Серия буровых установок с обратной циркуляцией воздуха ARC ООО "HUAXIAMASTER (Цзиньинь)Ｔяжелая Машиностроительная Компания" ARC-200

1、Введение в буровые установки с обратной циркуляцией воздуха серии ARC
Буровая установка с обратной циркуляцией воздуха серии ARC — это новое, эффективное и экологически чистое геологическое буровое оборудование. Оно использует новейшую технологию бурения с обратной циркуляцией воздуха от научно-исследовательского института HUAXIAMASTER, использует сжатый воздух в качестве циркулирующей среды и быстро выгружает шлам со дна скважины посредством обратной циркуляции. Шлам и пыль эффективно собираются и сортируются через пылеуловитель, чтобы избежать загрязнения образцов и обеспечить точность данных образцов. Буровая установка в основном используется при разведке полезных ископаемых, гидрогеологических изысканиях, инженерно-геологических изысканиях и других областях. Она подходит для различных географических условий, включая сложные условия, такие как высокогорные районы с разреженным воздухом, толстой вечной мерзлотой и обильными грунтовыми водами. Это предпочтительное оборудование для геологоразведочного бурения и других глубоких скважинных работ.
2、Особенности буровых установок с обратной циркуляцией воздуха серии ARC
2.1 Эффективное бурение: Буровая установка с обратной циркуляцией воздуха использует замкнутую систему циркуляции для быстрого удаления бурового шлама, снижения повторного дробления и значительного увеличения скорости бурения.
2.2 Высокое качество образцов: Образцы каменной пыли, полученные при бурении с обратной циркуляцией воздуха, не содержат загрязнений, их легко классифицировать и отслеживать, а также они позволяют точно определить местонахождение минерализации.
2.3 Экологичность и безопасность для окружающей среды: использование сжатого воздуха в качестве циркулирующей среды по сравнению с традиционными буровыми установками позволяет не использовать большое количество воды и химикатов в процессе строительства, что снижает загрязнение окружающей среды.
2.4 Полная гидравлическая работа: подъем буровой установки, вращение и подача силовой головки, соединение и разгрузка бурильных штанг и другие действия — все это осуществляется гидравлической системой, что значительно снижает трудоемкость и повышает эффективность строительства.
2.5 Низкие затраты на техническое обслуживание: Буровая установка с обратной циркуляцией воздуха имеет простую конструкцию, а основные компоненты изготовлены из высокопрочных материалов с высокой износостойкостью и коррозионной стойкостью, что снижает частоту замены изнашиваемых деталей и имеет низкие затраты на техническое обслуживание.
2.6 Надежная мощность: дизельный двигатель известного бренда, высокая мощность, стабильная производительность и превосходное послепродажное обслуживание.
3、Параметры буровой установки с обратной циркуляцией воздуха серии ARC
Модель буровой установки ARC-200 ARC-300 ARC-500 ARC-800 ARC-1200
Параметры машины Вес автомобиля 6T 7.5T 9.5T 17T 23T
Размеры доставки 6000*1750*2350mm 6750*2200*2550mm 6750*2200*2650mm 10500*2250*3300mm 11500*2250*3400mm
Шасси Инженерная стальная гусеничная гидравлическая шагающая ходовая часть Инженерная стальная гусеничная гидравлическая шагающая ходовая часть Инженерная стальная гусеничная гидравлическая шагающая ходовая часть Инженерная стальная гусеничная гидравлическая шагающая ходовая часть Инженерная стальная гусеничная гидравлическая шагающая ходовая часть
Длина гусеницы 2150mm 2500mm 2500mm 7000mm 8000mm
Ширина гусеничного шасси 1700mm 1800mm 1800mm 2250mm 2250mm
Гидравлические высокие аутригеры 4 4 4 4 4
Мощность машины Четырехцилиндровый дизельный двигатель Yuchai Шестицилиндровый дизельный двигатель Yuchai Шестицилиндровый дизельный двигатель Cummins Шестицилиндровый дизельный двигатель Weichai Шестицилиндровый дизельный двигатель Weichai
Мощность хоста 77.3kW 110kW 132kW 176kW 220kW
Технические параметры Применимая прочность горных пород F=6~20 F=6~20 F=6~20 F=6~20 F=6~20
Диаметр бурильной трубы Φ89/Φ102 Φ89/Φ102/Φ114 Φ89/Φ102/Φ114 Φ102/Φ114/Φ127 Φ102/Φ127/Φ146
Диаметр сверления 95-254mm 95-350mm 95-350mm 105-550mm 105-800mm
Глубина сверления 200m 300m 500m 800m 1200m
Длина бурильной трубы 1.5/2/3m 1.5/2/3m 1.5/2/3m 3/6m 6m
Длина одноразового продвижения 3.6m 4m 4m 6m 6m
Эффективность видео 10-35m/h 15-35m/h 15-35m/h 10-35m/h 10-35m/h
Вращающий момент 5300-7600N.m 6200-8500N.m 8500-12000N.m 9000-18000N.m 12000-24000N.m
Подъемная сила силовой головки 15T 22T 22T 47T 57T
Подъемная сила лебедки 1T 2T 2T 2.5T 2.5T
угол подъема 30° 30° 30° 21° 21°
скорость ходьбы 2.5km/h 2.5km/h 2.5km/h 5km/h 6.4km/h
Примечание: Продукция постоянно совершенствуется. Любые изменения не будут уведомлены отдельно. Пожалуйста, обратитесь к фактическому продукт.
