Механизм и крепеж для быстрой сборки поворотного стола D 30-60 см с тихим вращением

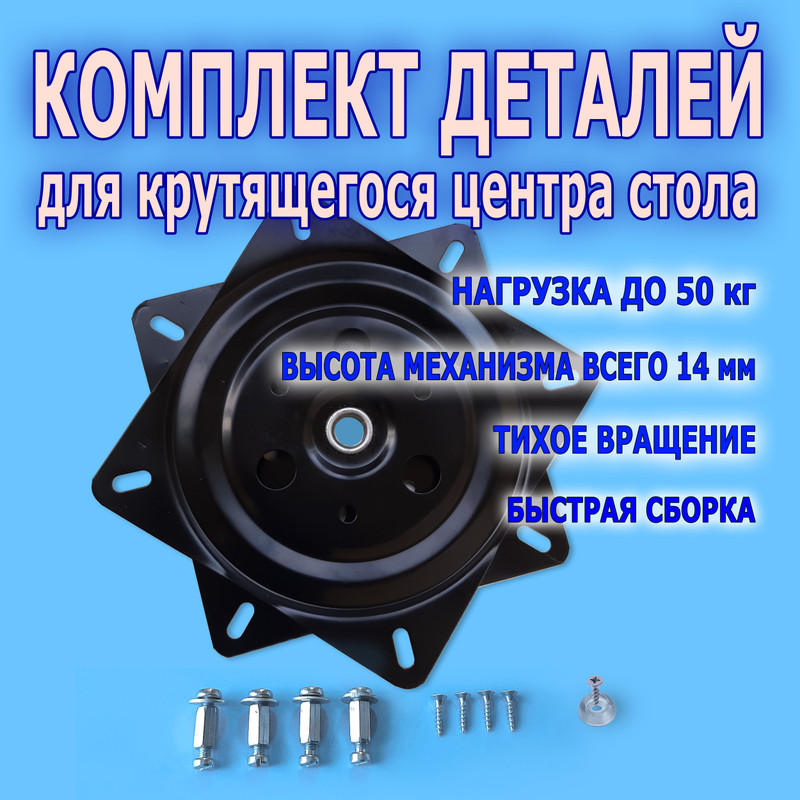

Комплект деталей позволит вам быстро и просто собрать крутящийся центр стола “по китайски” с надёжным прочным креплением. Подходит для установки круга диаметром от 30 см до 60 см. Компактный механизм незаметен под кругом и крутится почти бесшумно. В комплекте: механизм вращения и крепеж. Вам понадобится поворотный круг — лучше взять уже готовую круглую столешницу подходящего цвета и диаметра.
Допустимая нагрузка на механизм: до 50 кг в центре.
Высота между плоскостями: 14 мм.
Толщина столешницы под механизмом: от 16 мм.
Вес комплекта 360 г.
Материал: сталь, силикон.
Артикул: MSCN-14
ВАРИАНТ 1. Механизм устанавливается между неподвижной опорной плоскостью (столом) и плоскостью вращения (поворотным кругом). Способы крепления механизма: к верхнему поворотному кругу саморезами (+ можно добавить клей), а к столу винтами и соединительными гайками. Винты, идущие в комплекте, рассчитаны на типовую столешницу обеденного стола толщиной 16-18 мм. При необходимости вы можете применить винты большей длины с резьбой М5. Перед сборкой предстоит наметить места будущих креплений. Прикладываем механизм к столу в его центре, отмечаем точки, и сверлим в столе четыре отверстия диаметром 9-10 мм под гайки. На нижней стороне поворотного круга с помощью линейки находим центр. Помечаем эту точку карандашом или шилом. Крепим в центр осевую втулку на саморезе. Втулка понадобится для быстрой и точной центровки круга. Теперь приступим к сборке. Закрепим гайки короткими винтами в отверстиях механизма. Проверим правильность установки гаек — для этого вставим механизм с гайками в подготовленные отверстия в столе. Если не совпадают, или входят с трудом, скорректируем положение гаек. Теперь кладем поворотный круг горизонтально нижней стороной вверх. Если планируем использовать клей — наносим клей. Надеваем механизм центральным отверстием на втулку (клеем вниз, гайками вверх). Ось вращения механизма окажется точно по центру круга. Привинчиваем механизм четырьмя саморезами. Теперь механизм не отклеится, а клей постепенно высохнет. Продолжим сборку. Круг с привинченным к нему механизмом переворачиваем и вставляем в отверстия стола. Гайки войдут в отверстия полностью. Затем с нижней стороны стола ввернём винты, надев на них шайбы. Сборка завершена. Механизм привинчен к столу винтами, а круг закреплен саморезами. После сборки и механизм, и крепёж практически не заметны. Механизм низкий, под кругом его не видно. Головки винтов под столом выступают всего на несколько миллиметров.
ВАРИАНТ 2. Чтобы не сверлить стол, можно собрать съёмный крутящийся центр. Для этого вам понадобится дополнительная опорная плоскость из МДФ или ЛДСП толщиной ~16 мм. Форма опорной плоскости может быть любая: круг, квадрат, восьмиугольник (квадрат со срезанными углами). Размер опорной плоскости ~²⁄₃ от размера верхнего круга. Механизм крепится к этой опорной плоскости, и собранная конструкция просто ставится в центр стола. Для устойчивости не забудьте прикрепить на нижнюю сторону по краям небольшие ножки или деревянные планки (они не будут видны под кругом).
