Поворотный механизм + ролики для большого поворотного стола, нагрузка до 180 кг

Комплект деталей THL-208 позволит вам быстро собрать крутящийся центр стола, вращающийся подиум и т.д. Подходит для поворотного круга/платформы размером (диаметром) от 80 см до 200 см. Высота между плоскостями всего лишь 20 мм, поэтому ролики под поворотным кругом практически не заметны. Стальные подшипники гарантируют ровное качение, без вибраций. Ни механизм, ни ролики практически не изнашиваются с годами, срок эксплуатации — десятки лет, переживут любую мебель.

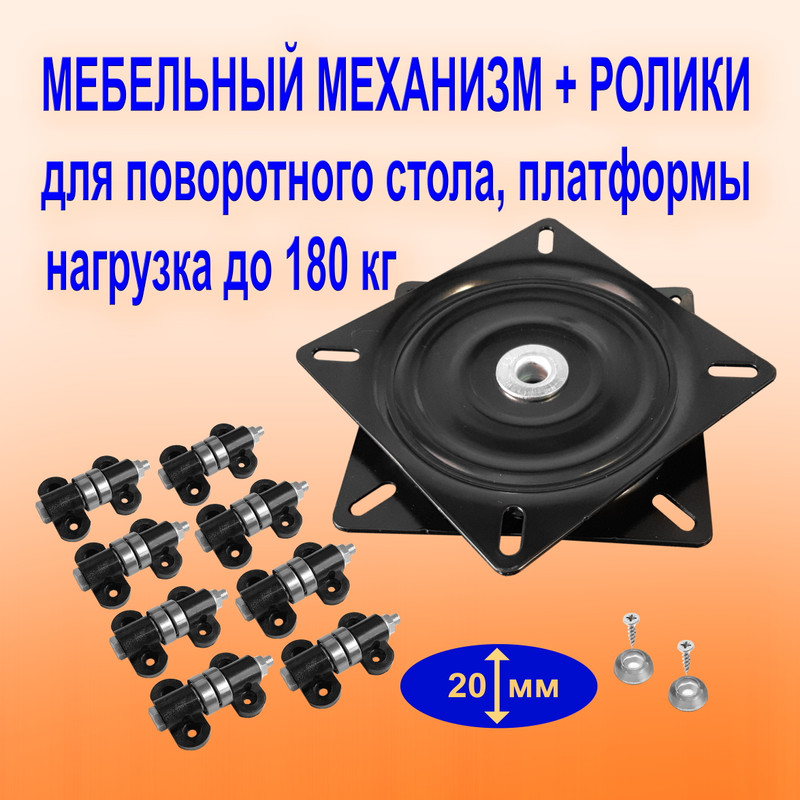

В комплект входит: 1) Механизм, имеющий низкий уровень шума при вращении. 2) Набор опорных роликов (8 роликов) с шарикоподшипниками. 3) Осевые втулки, помогающие установить механизм точно по оси вращения (2 втулки — верхняя и нижняя). Крепёж в комплект механизма не входит, т.к. выбор подходящего крепежа (винты, саморезы, клей) может зависеть от вашей конкретной задачи на месте. Цвет комплектующих может отличаться от образцов на фото.
Нагрузка: по центру — до 180 кг, на одном краю — до 60 кг (если выдержит сама поворотная платформа).
Высота между плоскостями: 20 мм
Вес комплекта: 1,5 кг.
Механизм и ролики ставятся между неподвижной опорной плоскостью (столом, полом) и плоскостью вращения (поворотным кругом, платформой). Способы крепления механизма: саморезами, винтами, на скотч или на клей. У механизма крепёжные отверстия имеют ширину 7,5 мм, поэтому применяйте саморезы с пресс-шайбой, закрывающей это большое отверстие, или подложите шайбы под обычный саморез. Хорошо подходят шайбы М6 увеличенного диаметра (кузовные). Винты или гайки можно ставить аналогично — с подложенной шайбой.
При креплении винтами/саморезами рекомендуется подложить под механизм слой клейкой ленты толщиной 1-2 мм.
Для точной центровки механизма используйте осевые втулки. Намечаем центр, накалываем эту точку шилом или сверлим небольшое отверстие для будущего самореза. Закрепляем втулку и шайбу саморезом, затем надеваем механизм центральным отверстием на втулку. Прикрепляем механизм. Теперь ось вращения механизма точно по центру. Ролики можно крепить саморезами как к нижней плоскости, так к верхней.
Если вам нужен съёмный крутящийся центр стола (без крепления к столу), есть решение: механизм и ролики закрепите на опорной площадке (это может быть круг, восьмиугольник или квадрат). Площадка обеспечит вам достаточную площадь опоры, чтобы собранная конструкция стояла на столе устойчиво. Затем поворотный круг прикрепите к механизму. Крепить можно на двусторонний скотч. При желании вы можете прикрепить поворотный круг саморезами, но тогда заранее просверлите в опорной площадке отверстие ~Ø15 мм для саморезов и отвёртки.
Опорная площадка никак не крепится к столу. Поэтому собранный крутящийся центр вы сможете легко переставлять, снимать со стола и ставить обратно.
Для удобства эксплуатации лучше настроить расстояние между нижним краем поворотного круга и столом чуть больше высоты роликов на 1-2 мм. Механизм и ролики имеют одинаковую высоту h=20 мм. При сборке подложите скотч толщиной 1-2 мм под механизм, и нижняя плоскость круга слегка приподнимется над роликами. Поворотный круг при вращении почти не будет касаться роликов. Получаем минимальный шум и минимальный износ поверхности от катящихся роликов.
ОБРАТИТЕ ВНИМАНИЕ: Ролики стальные, без покрытия, рассчитаны на большие нагрузки, но при этом они чувствительны к неровностям поверхности, по которой катятся. Под большой нагрузкой материал может продавливаться. Для качения роликов хорошо подходит цельная гладкая плита МДФ. Не годятся: стружечная плита ОСБ, нешлифованная фанера с неровностями, мягкая древесина. Материалы с ламинированной поверхностью (ЛДСП, ЛМДФ) при качении роликов создают неприятный скрежет и проскальзывают — НЕ рекомендуем их применять (к ним лучше подойдут мягкие резиновые ролики).
ОБРАТИТЕ ВНИМАНИЕ: Механизм рассчитан на эксплуатацию под значительной нагрузкой и имеет заметное сопротивление вращению. Поэтому НЕ рекомендуем использовать с этим механизмом поворотные круги малого диаметра (до 60 см). Он также не годится для барабана “Поле чудес”. А вот для большого крутящегося центра стола этот механизм подходит идеально: круг вращается плавно, слегка подтормаживает, не позволит резким движением опрокинуть предметы. Вращение тактильно приятное.
