Механизм для сборки поворотного стола с неподвижным центром

Комплект деталей позволит вам собрать крутящийся стол со съемным неподвижным центром. Форма поворотной столешницы, неподвижного центра и стола может быть разная: круг, квадрат, восьмиугольник. Рекомендованный размер поворотной столешницы: от 30 см до 60 см. Рекомендованный размер неподвижного центра от 10 до 30 см. Рекомендуемая толщина поворотной столешницы: 15-18 мм. Допустимая нагрузка на поворотную столешницу: до 20 кг, на неподвижный центр: до 10 кг.

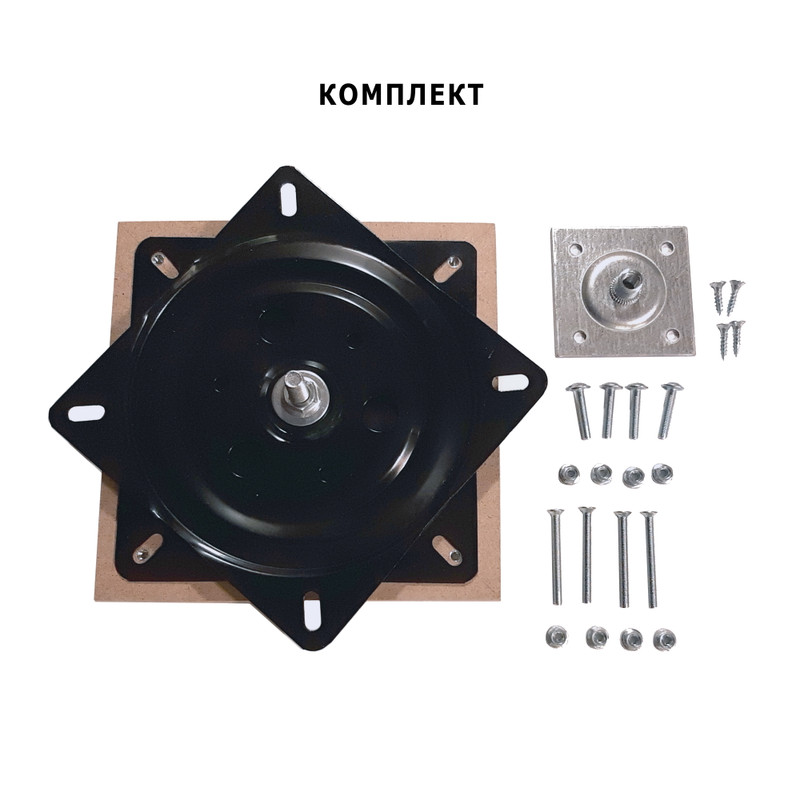

В комплекте: механизм поворота, квадратная площадка с резьбой, крепеж.
Материалы: сталь, МДФ.
Вес комплекта: 0,6 кг.
Расстояние между столом и поворотной плоскостью механизма (высота): ~21 мм.
Для сборки поворотного стола удобнее применить готовые круги-столешницы подходящих диаметров.
Механизм устанавливается между неподвижной опорной плоскостью (столом) и плоскостью вращения (поворотным кругом). Механизм крепим винтами и гайками сквозь просверленные отверстия. Квадратная площадка с гайкой крепится к будущему неподвижному кругу саморезами.
Перед сборкой отмечаем и сверлим четыре отверстия в столе диаметром 5-6 мм. Центры стола и кругов можно найти с помощью длинной линейки и карандаша. Затем отмечаем пять отверстий в поворотной столешнице. Сверлим центральное отверстие ~20 мм, и отверстия под винты диаметром ~5 мм. Полезно также заранее наметить точки крепления квадратной площадки к неподвижному центру, и сразу наколоть их шилом, или сделать небольшие отверстия. Тогда будет легче ввернуть саморезы, не опасаясь смещения площадки от центра.
Порядок сборки. В первую очередь нужно вкрутить длинные винты, предназначенные для крепления механизма к столу, в уже установленные под механизмом гайки. Затем прикрепим механизм к поворотному кругу с его нижней стороны. Собранную конструкцию (круг с привинченным к нему механизмом и с торчащими вниз винтами) вставим в отверстия стола. Закрепим винты гайками с нижней стороны стола. Крепим квадратную площадку четырьмя саморезами к неподвижному центру. И последнее действие: накручиваем центр на винт механизма. Сборка завершена.
