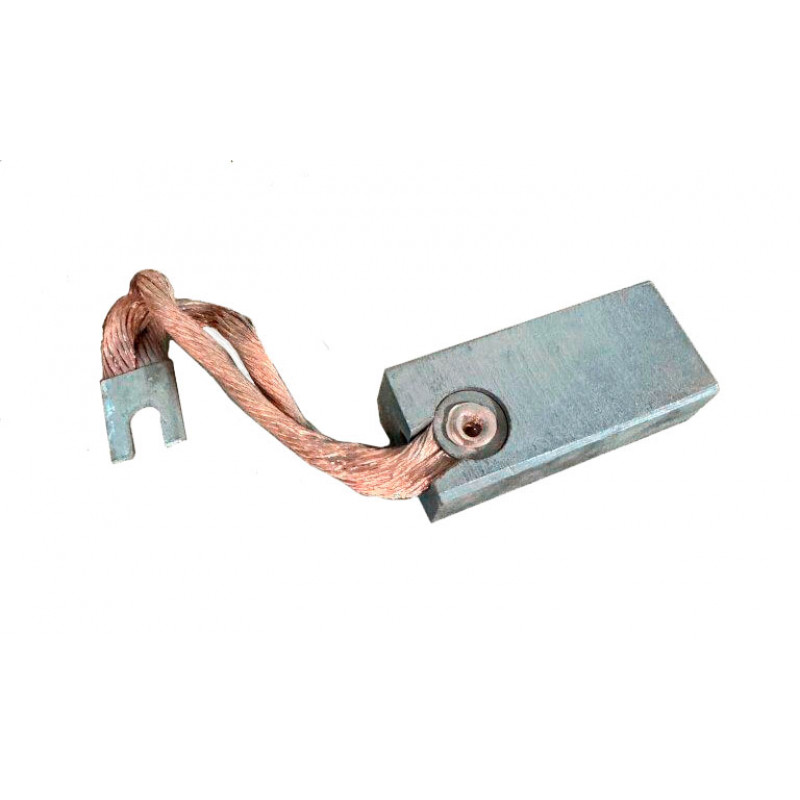

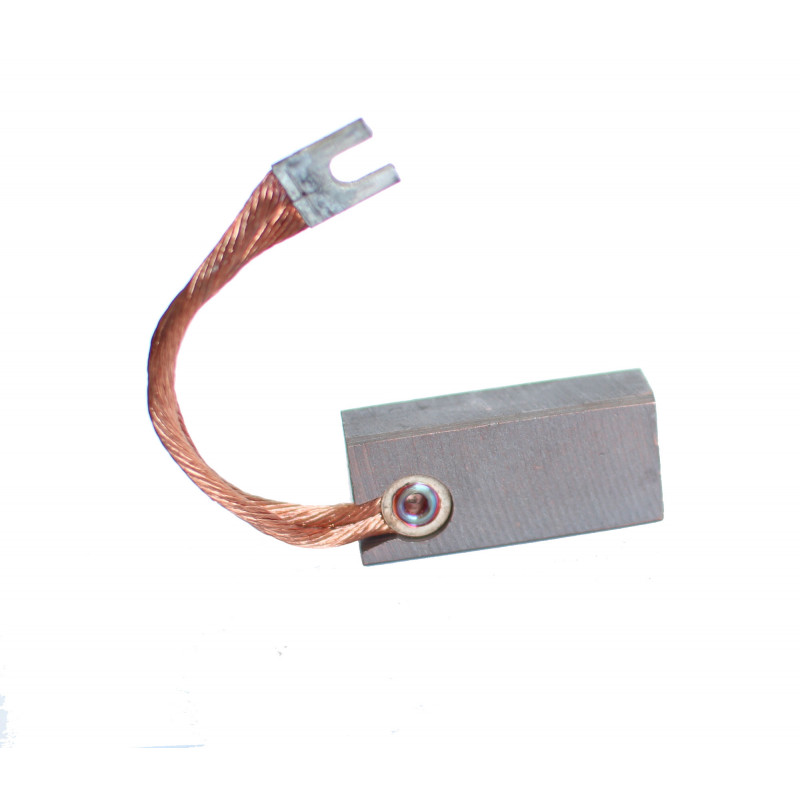

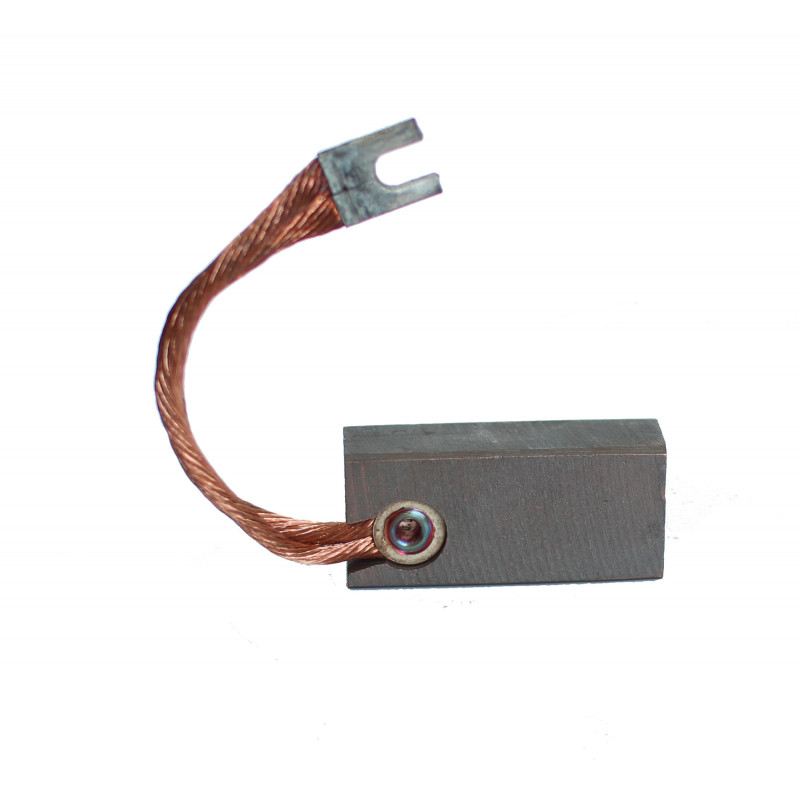

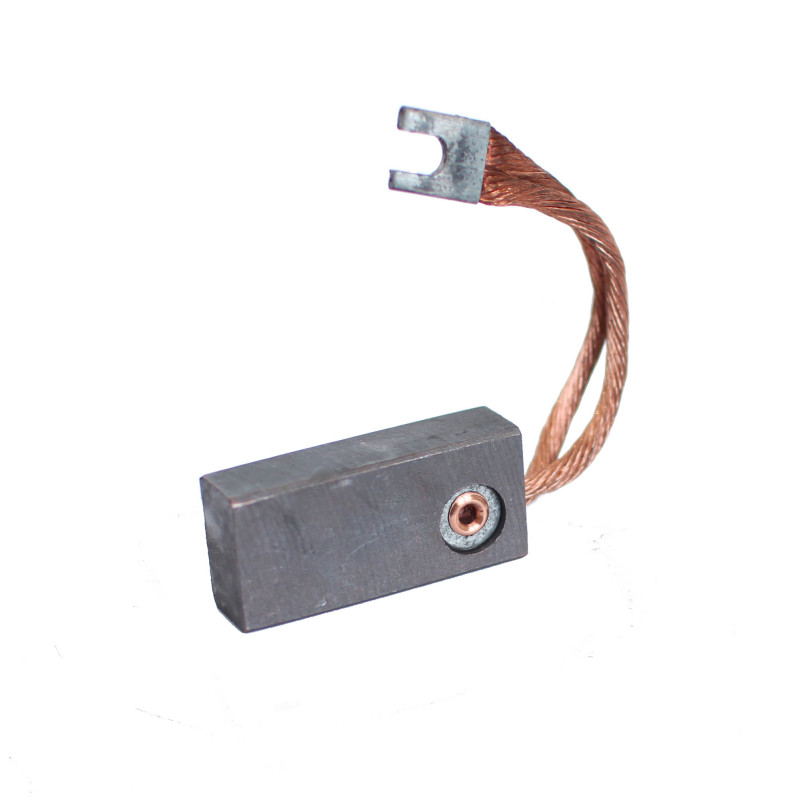

Электрощетка типа МГ 20х32х70 мм

Меднографитные щетки МГ эксплуатируются в электродвигателях и электроустановках, где выполняют функций токопроводящего проводника,
между подвижной и неподвижной частью двигателя.Меднографитовая электрическая щётка МГ 20×32×70 К1‑6 – это токосъёмный элемент для
электродвигателей и электрических машин, изготовленный на основе
меднографитного материала марки М6 с содержанием меди около 85%. Размер
20×32×70 мм и конструкция К1‑6 с пластинчатым
открытым наконечником обеспечивают совместимость с типовыми щёткодержателями асинхронных
двигателей с фазным ротором, стартеров и низковольтных машин постоянного тока.Где применяется щётка МГ 20×32×70Меднографитовые щётки МГ 20×32×70 применяются в тех
случаях, когда через скользящий контакт протекают большие токи при относительно
низком напряжении, а контакт должен оставаться стабильным в тяжёлых режимах.
Типичные области применения:асинхронные электродвигатели с фазным ротором в пусковых и
тормозных режимах;стартеры и пускатели с напряжением до 6 В;низковольтные электрические машины постоянного тока с
напряжением до 12 В;сварочные генераторы и другое оборудование с высокой
плотностью тока и малой окружной скоростью коллектора.

За счёт высокой доли
меди и низкого удельного сопротивления меднографитовые щётки МГ выдерживают
большую плотность тока и служат заметно дольше стандартных электрографитных
щёток ЭГ в аналогичных условиях.Материал М6 и конструкция К1‑6Материал М6 относится к меднографитным композициям с
повышенным содержанием меди (до 85%), что обеспечивает низкое удельное
электрическое сопротивление (1–6 мкОм·м), допустимую плотность тока до 24 А/см²
и коэффициент трения не более 0,20. Такое сочетание параметров позволяет
использовать щётку МГ 20×32×70 в тяжёлых токовых режимах без перегрева и с
минимальными потерями на контактном переходе.

Конструкция К1‑6 подразумевает
прямоугольный корпус щётки 20×32×70 мм, гибкий медный провод длиной 70 мм и пластинчатый
открытый наконечник, для подключения к клеммным колодкам и контактным
шинам. Это упрощает монтаж, обеспечивает надёжное крепление и стабильный
контакт при вибрациях и многократных пусках.Технические
характеристики:Щетка меднографитовая размер: 20х32х70 ммДлина проводов: 70ммКонструкция щетки: К1-6Наконечник: пластинчатый открытыйТехнические характеристики марки графита М6Твердость: 10 - 25Удельное электрическое сопротивление, мкОм*м: 1-6Коэффициент трения, не более: 0,20Плотность тока, А/см2, не более: 24Номинальное давление на щётку, кПа: 15-20Линейная скорость, м/с, не более: 35Содержание меди: 85%ТУ-2015Преимущества меднографитовой щётки МГ 20×32×70Высокая допустимая плотность тока до 24 А/см² и линейная
скорость коллектора до 35 м/с, что позволяет использовать щётку в тяжёлых
пусковых и нагрузочных режимах.Низкое удельное сопротивление материала М6 (1–6 мкОм·м),
уменьшающее потери на нагрев и повышающее КПД установки.Номинальное давление на щётку 15–20 кПа,
обес
