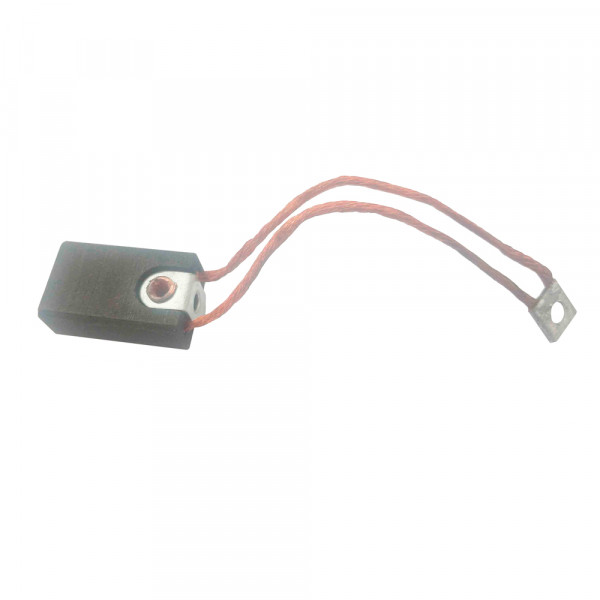

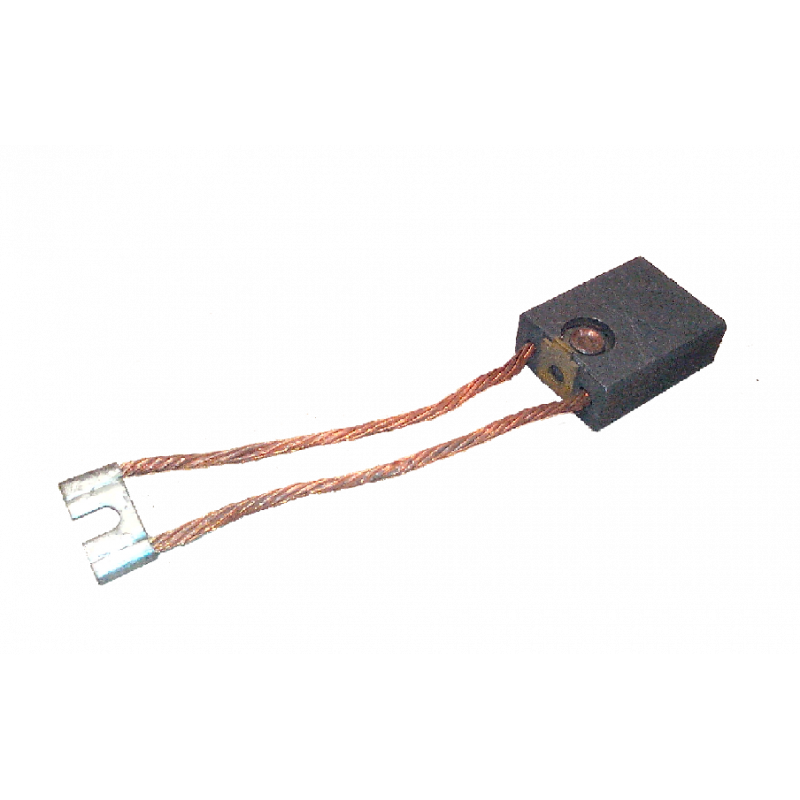

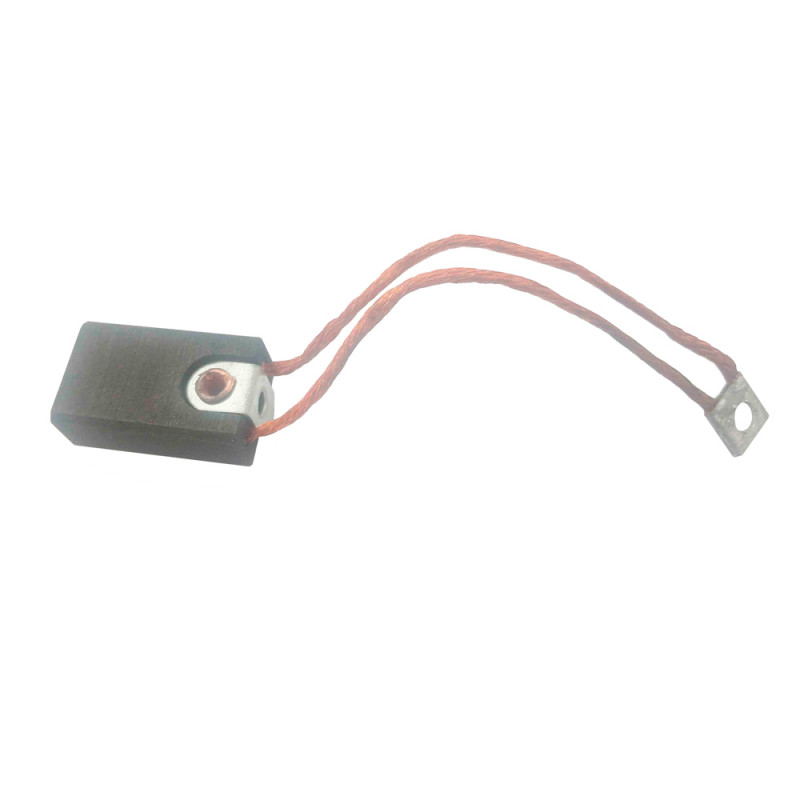

Электрощетка типа ЭГ74 16х25х40 исп. К1-3

Исполнение
щетки ЭГ-74 16*25*40 конструкция К1-3 (чертеж ИЛГТ.685251.098-07,
ИЛГТ.685251.098-12)Купить электрощетки ЭГ-74 16*25*40 конструкция К1-3 можно по цене 90 рублей без НДС со склада в Кемерово оставив заявку на почтуЭлектрощётка ЭГ‑74
16×25×40 К1‑3 –
электрографитная щётка стандартного исполнения для коллекторных электрических
машин, изготовленная по ГОСТ 12232‑89 и
ТУ 3495‑063‑‑2015. Размер 16×25×40 мм и
конструкция К1‑3
(чертежи ИЛГТ.685251.098‑07 /
ИЛГТ.685251.098‑12)
обеспечивают полную совместимость с типовыми щёткодержателями промышленного
оборудования и тяговых электродвигателей.Назначение электрощёток ЭГ‑74 16×25×40 К1‑3Электрощётки ЭГ‑74
16×25×40 конструкция К1‑3
предназначены для работы в:электродвигателях постоянного тока типа ДПЭ‑52 и аналогичных машинах;электрических машинах общепромышленного применения –
приводах насосов, вентиляторов, компрессоров, станочного оборудования;тяговых двигателях и генераторах подвижного состава
железнодорожного транспорта;тяговых электродвигателях и генераторах городского
электротранспорта (трамвай, троллейбус, метрополитен).

Материал ЭГ‑74
обеспечивает стабильную коммутацию, минимальный износ коллектора и надёжную
работу электрической машины в заданных режимах по ГОСТ 2582‑81.Материал ЭГ‑74 и конструкция К1‑3Щётки ЭГ‑74
относятся к электрографитным щёткам повышенной надёжности: их материал подобран
таким образом, чтобы обеспечить хорошую электропроводность при умеренной
твёрдости и приемлемом износе. Конструкция К1‑3 включает стандартный корпус щётки 16×25×40
мм, накладку типа НК‑2от.,
гибкий медный поводок сечением ПЩ ²⁄₂,5×125 мм без изоляции и наконечник типа
5В, что облегчает монтаж в штатный щёткодержатель и подключение к цепи.

Такая комбинация материалов и конструкции обеспечивает:

надёжный контакт с коллектором или контактными кольцами;

устойчивость к вибрациям и механическим нагрузкам;

удобство замены щёток при плановом обслуживании. Преимущества электрощёток ЭГ‑74 16×25×40 К1‑3Соответствие ГОСТ 12232‑89,
ГОСТ 15150‑69 и
ГОСТ 2582‑81 по
размерам, условиям эксплуатации и коммутационным характеристикам.Возможность работы при линейной скорости коллектора до 60
м/с, плотности тока до 15 А/см² и температуре нагрева щёток до 130 °C, что
подтверждено техническими условиями ТУ 3495‑063‑‑2015.Применимость на широком спектре электрических машин – от
общепромышленных приводов до тяговых двигателей железнодорожного и городского
транспорта.

Оптимальное соотношение ресурса щётки и износа коллектора,
обеспечивающее сниженную стоимость жизненного цикла оборудования.Технические
характеристики:Конструктив:
К1-3Материал:
ГрафитНакладка: НК-2от.Сечение
и длина поводка: ПЩ ²⁄₂,5*125 ммИзоляция
поводка: нетНаконечник:
5ВНомер
чертежа: ИЛГТ.685251.098-07  ИЛГТ.685251.098-12Технические
условия: ТУ-2015Вес:
36 г.Производитель: УРАЛ МОРГАН КАРБОН, ПРОЖЕКТ
