Грозозащита Гроза IP E+P

“Гроза-IP (E+P)” — устройство защиты оборудования передачи данных в сетях Ethernet ¹⁰⁄₁₀₀-TX от опасных всплесков напряжения, возникающих при грозовых разрядах, коммутации сильноточных нагрузок, наведенных радиочастотных напряжений. Данное устройство специально разработано для случаев, когда Ethernet оборудование (будь то IP видеокамера, точка доступа или иное оборудование) питается напряжением 12В. Гроза-IP (E+P) осуществляет защиту не только сигнальных диф. пар, но и линии питания.

Гроза-IP (E+P) осуществляет защиту сигнальных пар проводников 1-2 и 3-6, осуществляет подавление синфазных помех, ограничивает до безопасного уровня возможные всплески напряжений. Благодаря современным решениям ограничивает до безопасного уровня возможные всплески напряжений в сигнальных парах и в парах, по которым осуществляется передача питающего напряжения (14 В max). Практически не вносит искажений благодаря низкой емкости применяемых компонентов. Требует заземления! Если заземление не осуществляется, эффективность устройства снижается и увеличивается опасность “пробоя” на незащищенном конце кабельной линии. Подключается в разрыв кабеля. Тип разъема со стороны кабельного сегмента — гнездо RJ-45, со стороны защищаемого порта — штекер RJ-45. Дополнительная пара проводников для подключения напряжения питания.

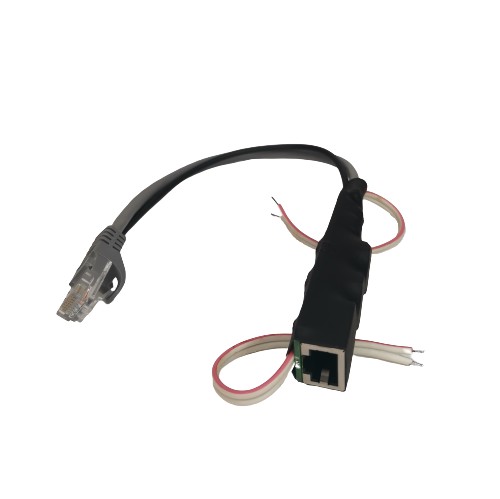

Гроза IP (E+P)

Рис.1. Схема включения устройcтва грозозащиты Гроза-IP (E+P).

Технические характеристики устройства грозозащиты Гроза-IP (E+P):

Параметр Значение
Вносимые потери не более, Дб 1,1
Обязательное заземление да
Переходное затухание между каналами (0,3-100 МГц), Дб -38
Емкость не более, Пф 45
Максимальное напряжение в линии питания, В 14
Электрическая прочность изоляции, В 1500
Габаритные размеры без кабеля, мм 70х21х16
Температурный диапазон, °С -40…+80
Относительная влажность не более, % 90
На данное изделие предоставляется 3-х летняя гарантия при условии отсутствия следов вмешательства и механических повреждений. Заменить изделие можно либо у ближайшего дилера (свяжитесь с нами для уточнения информации), либо у нас. Расходы по транспортировке в гарантийные обязательства не включаются.
