Грозозащита Гроза IP

“Гроза-IP” -устройство защиты оборудования передачи данных в сетях Ethernet ¹⁰⁄₁₀₀-TX от опасных всплесков напряжения, возникающих при грозовых разрядах, коммутации сильноточных нагрузок, наведенных радиочастотных напряжений. Устройство специально разработано для случаев, когда организация надежного заземления в месте установки не возможна по каким-либо причинам. Не поддерживает технологию PoE. Гроза-IP предназначена в основном для подключения пассивного оборудования, не использующего PoE, или оборудования, применяющего локально организованное питание.

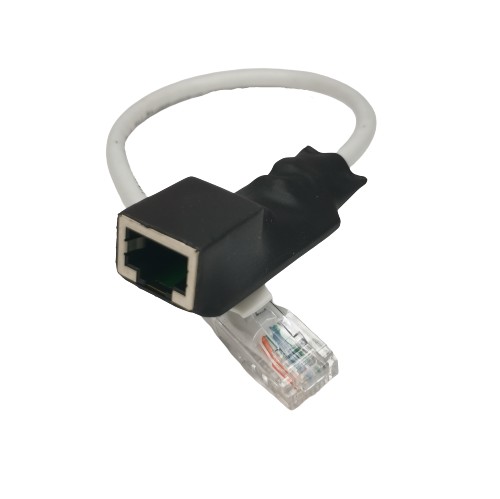

Гроза-IP осуществляет гальваническую трансформаторную развязку сигнальных пар проводников 1-2 и 3-6, осуществляет подавление синфазных помех, ограничивает до безопасного уровня возможные всплески напряжений благодаря современным решениям. Практически не вносит искажений благодаря низкой емкости применяемых компонентов. Не требует питания и заземления. Используется в сегментах, где невозможно использование защитного заземления. Подключается в разрыв кабеля на обоих сторонах линии передачи данных. Тип разъема со стороны кабельного сегмента — гнездо RJ-45, со стороны защищаемого порта — штекер RJ-45.

Гроза-IP

Рис.1. Схема включения устройcтва грозозащиты Гроза-IP.

Технические характеристики устройства грозозащиты Гроза-IP:

Параметр Значение
Вносимые потери не более, Дб 1,1
Возвратные потери на частоте, Дб:
30 МГц -18
50 МГц -13,5
80 МГц -10
Обязательное заземление да
Переходное затухание между каналами (0,3-100 МГц), Дб -38
Емкость не более, Пф 45
Электрическая прочность изоляции, В 1500
Габаритные размеры без кабеля, мм 55х21х16
Температурный диапазон, °С -40…+80
Относительная влажность не более, % 90
На данное изделие предоставляется 3-х летняя гарантия при условии отсутствия следов вмешательства и механических повреждений. Заменить изделие можно либо у ближайшего дилера (свяжитесь с нами для уточнения информации), либо у нас. Расходы по транспортировке в гарантийные обязательства не включаются.
