От продольной стены до торца — единым комплектом форм

Завод «М-Конструктор» изготовил комплект металлоформ для производства стеновых панелей здания сельскохозяйственного назначения. В состав поставки вошли формы для изготовления продольных и торцевых стеновых панелей, оснащенные магнитными проемообразователями и отсекателями, обеспечивающими быструю переналадку оборудования под различные типоразмеры изделий. Усилие отрыва магнитов составляет 2400 кг, обеспечивая надежную фиксацию элементов в процессе формования.

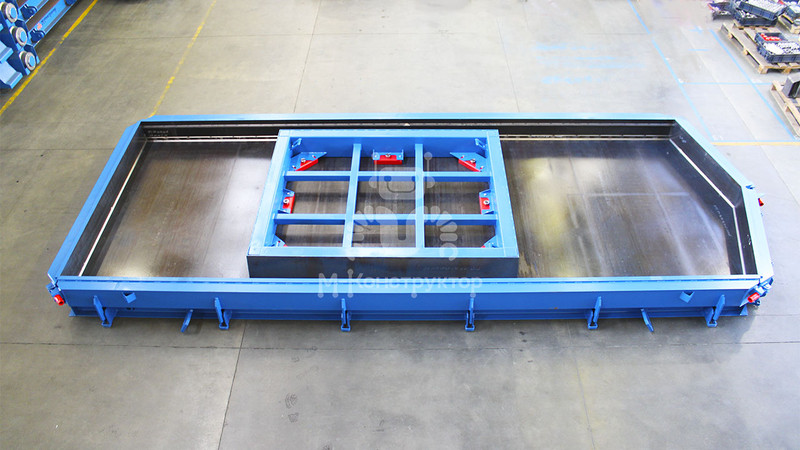

Габариты продольных стеновых панелей составляют 4000×2530×460 мм (ДхШхВ). Конструкция предусматривает борта двух высот — 360 и 460 мм в зоне установки кондуктора. Благодаря перепаду высот кондуктор выполняет функцию формообразующего элемента. Наличие двух съемных проемообразователей позволяет изготавливать как панели с проемами, так и сплошные изделия. Для последующей стыковки панелей между собой предусмотрена система «шип-паз».

Для опорной стенки используется двухместная форма со съемным делителем, чтобы формовать одновременно два изделия длиной 5000 мм, или четыре длиной 2280 мм. Высота и ширина будут неизменными — 600 и 200 мм соответственно.

Центральная часть торцевой стены представляет собой изделие размером 6270×2500×300 мм. Верхняя зона панели предназначена для сопряжения с кровельной частью здания и последующей укладки плит покрытия.

По обе стороны от центральной панели устанавливаются боковые торцевые элементы. Для их изготовления предусмотрена металлоформа с одним стационарным бортом и переставным магнитным отсекателем. Именно это решение стало ключевой особенностью конструкции. В зависимости от требуемой высоты изделия магнитный отсекатель переустанавливается с шагом 545 мм и может использоваться как для правого, так и для левого исполнения панели. Такая схема позволяет получать 5 вариантов типоразмеров изделий на одной форме. Размеры выпускаемых панелей варьируются от 4205×2030×300 мм до 6380×2030×300 мм. Второй борт выполнен откидным.

Все металлоформы оснащены системой обогрева. Для повышения эффективности прогрева нагревательные элементы закрыты сэндвич-панелями.

Проектируемое здание имеет общую длину 107,8 м и ширину 18,8 м. Комплект поставленного оборудования сочетает высокую универсальность оснастки с удобством эксплуатации и быстрой переналадкой под различные типоразмеры изделий.
