Большие пролёты — меньший вес: плиты типа ТТ в металлоформе «М-Конструктор»

Перекрытие межэтажных пространств в зданиях практически любого назначения берут на себя плиты типа ТТ, название которых становится понятным при взгляде на готовые изделия: они напоминают две, соединенные общей шапкой, буквы Т.

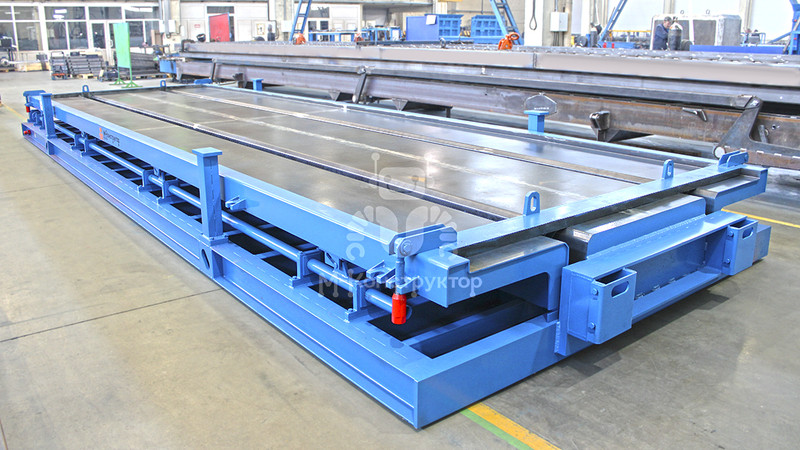

В изготовленных заводом «МК» металлоформах плиты типа ТТ будут выпускаться и затем использоваться при строительстве сельскохозяйственных производственных зданий. Форма одноместная, но, как и в большинстве проектов завода, переналаживаемая.

В основании силовая рама, что необходимо при работе с преднатяжением. Соответственно, для запуска арматуры на торцах установлены силовые упоры и защитные кожухи, необходимые для исключения несчастного случая при обрыве арматуры или каната.

Длину изделий можно менять путем переустановки съёмных торцевых бортов в посадочные места на поддоне с последующей фиксацией замками. В таком исполнении заказчик сможет формовать ЖБИ в трех размерах: 8640, 8340 и 5640 мм. Ширина и высота остаются неизменными: 2500 и 400 мм соответственно.

Продольные борта подвижны, но здесь, в отличие от распространенных в классической конструкции металлоформ шарниров, применён винт, вращением которого и осуществляется перемещение необходимое при распалубке. Ход бортов всего 20−30 миллиметров, но этого достаточно для отрыва изделия от формующей поверхности.

По периметру формы установлены площадки штабелирования для ярусного складирования.

Благодаря своей конструкции и предварительному напряжению, плиты ТТ имеют очень малый вес в сравнении с имеющейся несущей способностью и способностью перекрывать большие пролеты. В этом заключается их уникальность и основное преимущество.
