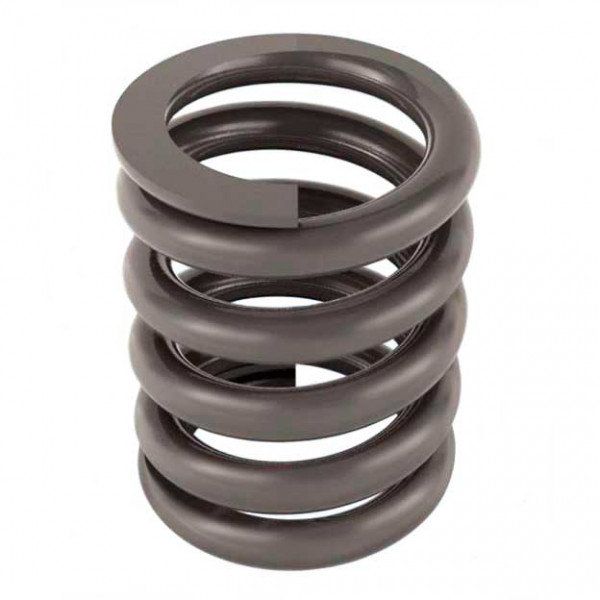

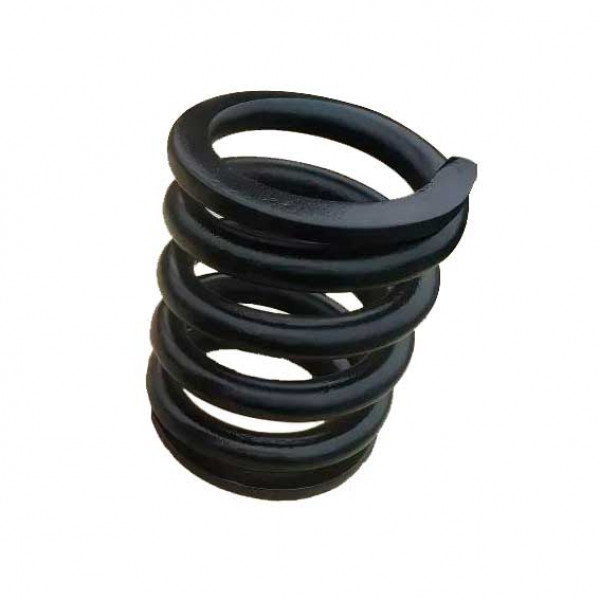

Пружина вагона внутренняя Ханина 100.30.003-0

Пружина вагонная Ханина - элемент рессорного комплекта для

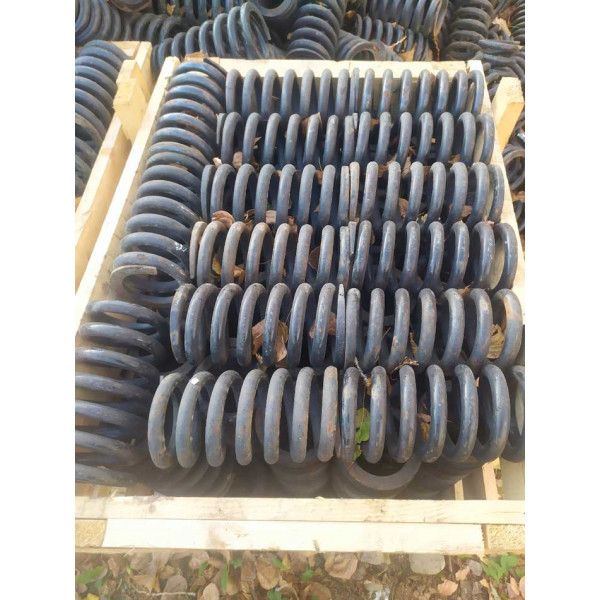

двухосных тележек грузовых вагонов модели 18-100 (ЦНИИ-ХЗ)Пружина Ханина – это элемент рессорного комплекта для тележек грузовых вагонов. Рессорное подвешивание данной тележки состоит из двух комплектов пружин, размещенных в рессорных проемах левой и правой боковых рам. В каждый комплект входит семь двухрядных цилиндрических пружин и два клиновых фрикционных гасителя колебаний. Каждая двухрядная пружина состоит из наружной и внутренней пружин, имеющих разную навивку – правую и левую соответственно, чтобы пружины не сцеплялись между собой.Купить пружины Ханина внутренние 100.30.003-0 новые с хранения 2022 г. можно по цене 1100 руб. с НДС. со склада в г. Екатеринбург  от компании ВРК-Prorezerv  Внутренняя пружина 100.30.004 (100.30.003) вес 7,05 кг.Наружная пружина 100.30.002 вес 14,8 кг.

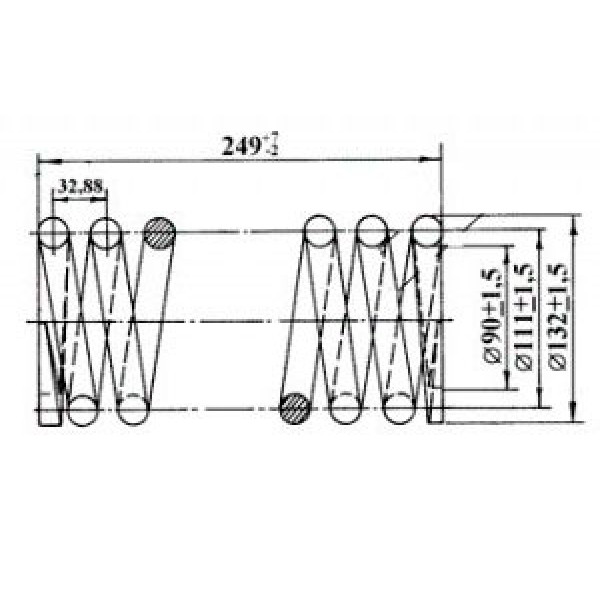

Размер пружин рессорного подвешивания тележки грузового вагона - внешняя 100.30.002 и внутренняя 100.30.004 пружина Допустимые размеры пружины тележки вагона приведены в таблице Пружины с диаметром прутка 21 мм выпускаются с 1989 г.Контроль технических параметров пружин должен осуществляться в
соответствии с требованиями «Методики выполнения измерений надрессорной балки,
боковых рам, пружин и рессорного комплекта при проведении плановых видов
ремонта тележек 18 - 100» РД 32 ЦВ 050 – 2005Запрещается постановка пружин в одном комплекте с разницей по высоте
более 4 мм. В случае смешанного комплектования комплекта пружинами с диаметрами
прутка 19 мм или 21 мм количество их в комплекте по обе стороны тележки должно
быть одинаково и симметрично расположено (напротив друг друга). Из числа
пружин, подобранных для рессорного комплекта, под фрикционные клинья
устанавливают пружины, имеющие наибольшую высоту. Маркировка пружин рессорного
подвешивания тележки вагонаНа боковой поверхности опорного витка пружин наносят при изготовлении
следующую маркировку:- условный номер предприятия – изготовителя;- год и месяц изготовления (приёмки);- марку стали (марки стали 55С2, 60С2, 55С2А, 60СС2А допускается не
наносить).Знаки маркировки наносят глубиной не более 2 мм штамповкой или другим
способом с учётом сохранности знаков в течение всего срока службы пружины.Не допускается применение пружин, не имеющих маркировки.

Вновь изготовленные предприятиями пружины должны соответствовать ГОСТ
с обязательной термической обработкой и упрочнением наклепом дробью.Схема расположения пружин рессорного подвешивания в тележке грузового вагона1 - клин фрикционный Ханина2 - пружина внешняя рессорного подвешивания3 - пружина внутреняя рессорного подвешиванияТележка железнодорожного вагона содержит:две боковые рамы 2, отстоящие друг от друга и по существу параллельные между собой. Каждая боковая рама 2 содержит рессорный проем 13, образованный парой отстоящих
