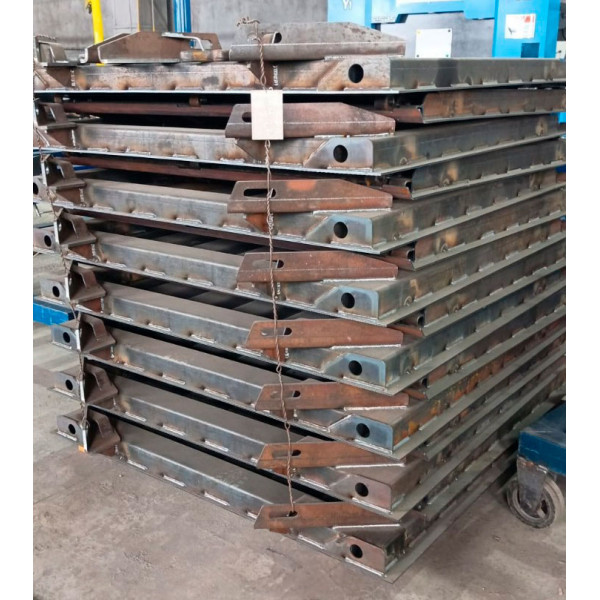

Крышка люка грузового полувагона

Крышка люка полувагона – это составная часть его кузова и
предназначена для установки на 4-х и 8-ми-осные полувагоны для перевозки
сыпучих, крупнокусковых, штучных и других грузов, не требующих защиты от
атмосферных осадков. Крышка является унифицированной и может устанавливаться на
все виды полувагонов с типовыми размерами разгрузочных люков.Купить новую крышку люка грузового полувагона по цене 26500 рублей с НДС в наличии на складе г. Бийск или г. Орск от компании ВРК-Prorezerv Крышка люка универсального полувагона состоит из

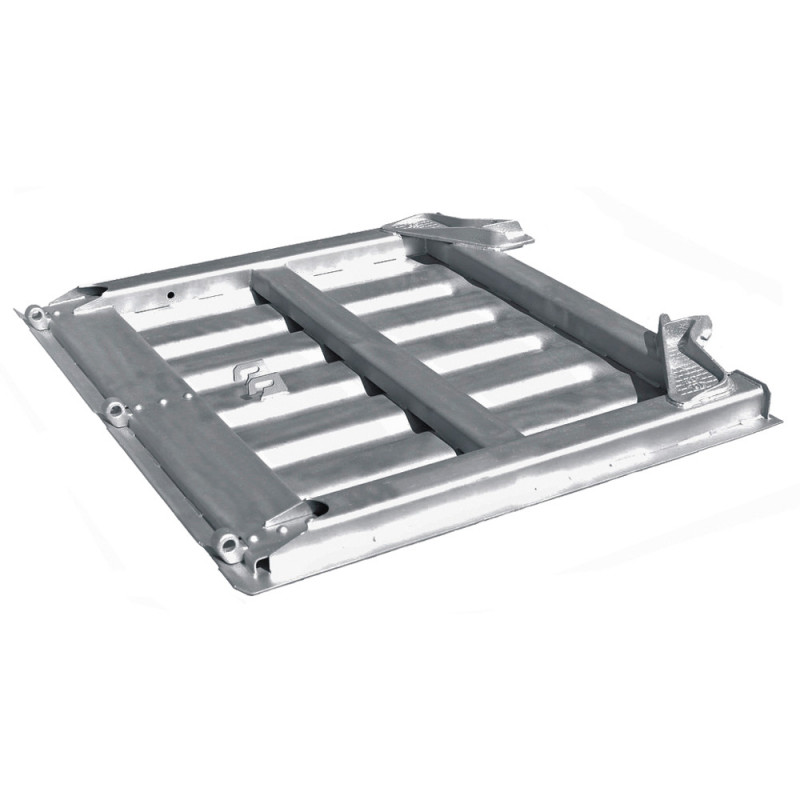

цельнометаллического каркаса, включающего в себя систему продольных и
поперечных балок, обшивы (листа крышки люка), петель для закрепления крышки
люка на хребтовой балке полувагона, запорных кронштейнов для фиксации крышки
люка в закрытом положении, скоб для фиксации закидок и элементов закрепления
одного или двух торсионов, отличающаяся применением запорных кронштейнов,
представляющих собой уголки, установленные под углом к оси симметрии крышки на
нижние поверхности передней и поперечных балок с опорой на узел соединения, в
том числе и на усиливающую косынку, и имеющих меньший вылет за передний край
крышки за счет усеченного конца кронштейна, образующего поверхность,
параллельную переднему краю крышки, что позволяет устанавливать ее на
универсальные полувагоны габаритов 1-Т, 1-ВМ и 0-ВМ в едином исполнении без
изменения положения и замены составных частей. Крышка люка полувагона КЛП 24.01-01.00 имеет множество аналоговых чертежей, вот наиболее распространенные:1293.01.06.200

1331.00.00 СБ
757.45.010-1сб
2106.45.020-030
9085.06.010-02
132.01.45.030
ВМ 001.00.000

119.45.020

дм 2012.00.00
1803.704-00.00-0Характеристики крышки люка полувагона:Вес крышки люка полувагона, 172,5 кгОбъем, 0,41 м3Длина, 1590 мм Высота, 180 мм Ширина, 1390 мм Материал сталь 09Г2С Изготавливается из пятимиллиметрового листа с шестью
гофрами, поперечными вагону.

Грузы пересыпаются из вагона наружу по наклонным плоскостям открытой крышки
люка. Угол наклона крышки в верхнем (открытом) положении  – 330° к
горизонтали.

Плоский пол полувагонов состоит из четырнадцати металлических штампованных
люковых крышек. Соответственно, по семь из них устанавливаются симметрично с
стороны. Монтаж осуществляется с помощью шарнирных петель, которые
подвешиваются на хребтовую балку. В нижнем положении крышка люка располагается
на опорах, прикрепленных к поперечным балкам рамы.

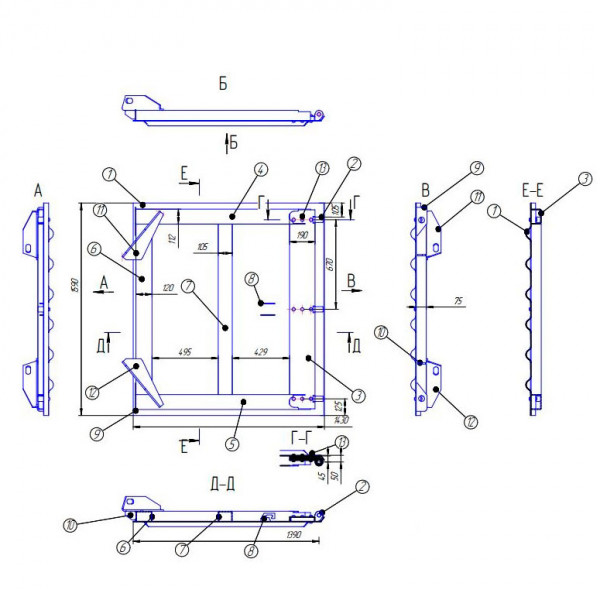

Чертеж люка грузового вагона КЛП 24.01-01.00 взаимозаменяемый аналог люка 1293.01.06.200Расположение разгрузочных крышек люков на грузовом полувагонеЧетреж полувагона 4-осного 12-532-80 с разгрузочными люкамиЧетреж полувагона 4-осного 12-726-03 с разгрузочными люками
