СТАЦИОНАРНЫЙ БЕТОННЫЙ ЗАВОД SUMAB T-20

Стационарный бетонный завод Sumab Т20 (20 м3/ч) Швеция.

Теоретическая производительность: 30 м3/час

Фактическая производительность: 20 — 25 м3/час (в зависимости от марки бетона)

Установленная мощность: 50 кВт

Объем бункеров инертных материалов: 3 x 8 м3

Вибратор на бункере песка.

Тип загрузки инертных в смеситель: Скип

Марка и тип смесителя: Sicoma, планетарный миксер

Объем смесителя: ⁷⁵⁰⁄₅₀₀ л.

Основа управления: Siemens PLC + Siemens Touch

Количество и объем цементного силоса: 75 тонн (Опция) или другого объема

Исполнение: Летнее

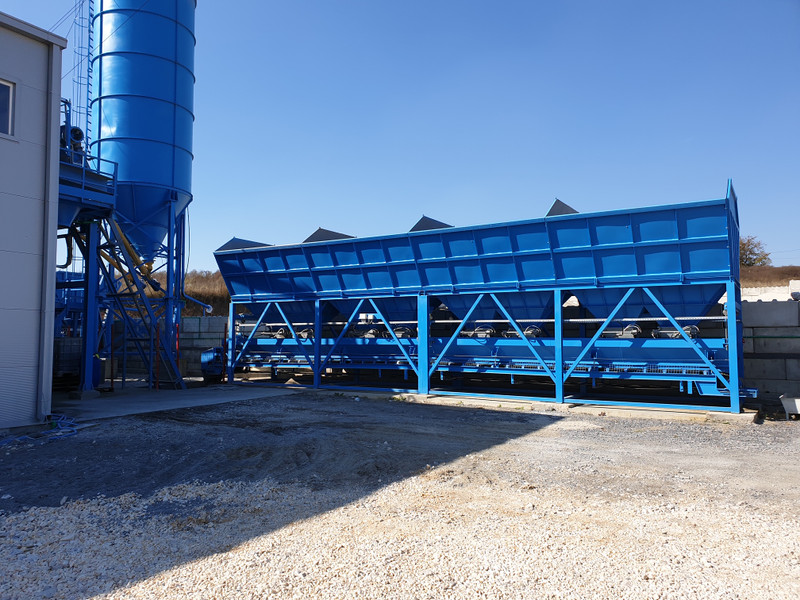

• 3 бункера каждый объемом по 8 м3

• Прессованные панели с болтовыми соединениями • Выгрузка из 1-го электропневматически регулируемого затвора на каждом бункере

• Пневматический цилиндр Ø100 мм (с дросселем для регулировки хода): 3 шт.

• Вибратор для бункеров песка.

• Несущая конструкция и опоры

• Пневматический распределитель: 3 шт.

Вибраторы 200 кг. Установлены 3 вибратора на складах инертных и цементном силосе.

Конвейер-дозатор инертных материалов из бункеров в миксер, включая электродвигатель (0-2000 кг).

Оснащен 4-мя тензодатчиками с высоким уровнем точности дозирования.

Дозация подачи инертных сенсорами Siemens.

Нагрузка на сенсор 2000 кг.

Скорость подачи инертных не менее 120 м3 в час

Скиповый подъёмник и ковш для ин. материалов.

• Привод: мотор-редуктор +6,³⁄₇,5 кВт (двухскоростной) + тормозная система

• Объем ковша для инертных материалов: 750 л

• Система защиты обрыва троса

Планетарный миксер Sicoma ⁷⁵⁰⁄₅₀₀ литров.

Миксер установлен на раме, изготовленной из металлических профилей, с поддерживающей платформой.

• Объем по загрузке: 750 л

• Объем уплотненного бетона: 500 л.

• Вращение: 24 об/мин

• Привод: Планетарный мотор-редуктор +22 кВт

• Кол-во лопастей/скребков: ²⁄₃

• Оснащен заменяемой броней

Дозатор для цемента — скала. (0-250 кг)
Оснащен тензодатчиком, который позволяет произвести точное взвешивание материала.

Дозатор подачи воды, 250 литров в минуту

Дозатор воды полностью оцинкован и оснащен тензодатчиком.

Дозатор химических добавок (15 л).

• Емкость объемом: 15 л (оцинкована)

• Высокоточный тензодатчик: 1 шт.

Устройство сжатого воздуха.

Включает в себя компрессор, пневмоцилиндры, пневмораспределители, клапана, регуляторы воздуха и шланги для подачи сжатого воздуха.

Ящик автоматического управления.
Степень защиты ящика соответствует классу IP55, он полностью герметичен и освещается. Все контакторы, автоматические выключатели и основной рубильник марки Siemens.

Автоматизированная система управления бетонным заводом при помощи надежного программируемого логического контроллера (ПЛК) Siemens S7-1200. Экранная сенсорная панель Siemens позволяет осуществлять производство в автоматическом и ручном режиме.

Кабина управления.

Утепленная кабина-офис с установкой компьютера и электрического щита.
Размеры 4 х 2.5х 2.5 м.

Гарантия: 24 месяца на поставленное оборудование.
