Палец г/ц рукояти задней стрелы 811⁄50569 А

Палец г/ц рукояти задней стрелы ⁸¹¹⁄₅₀₅₆₉: надежность для работы гидроцилиндра
Описание и назначение

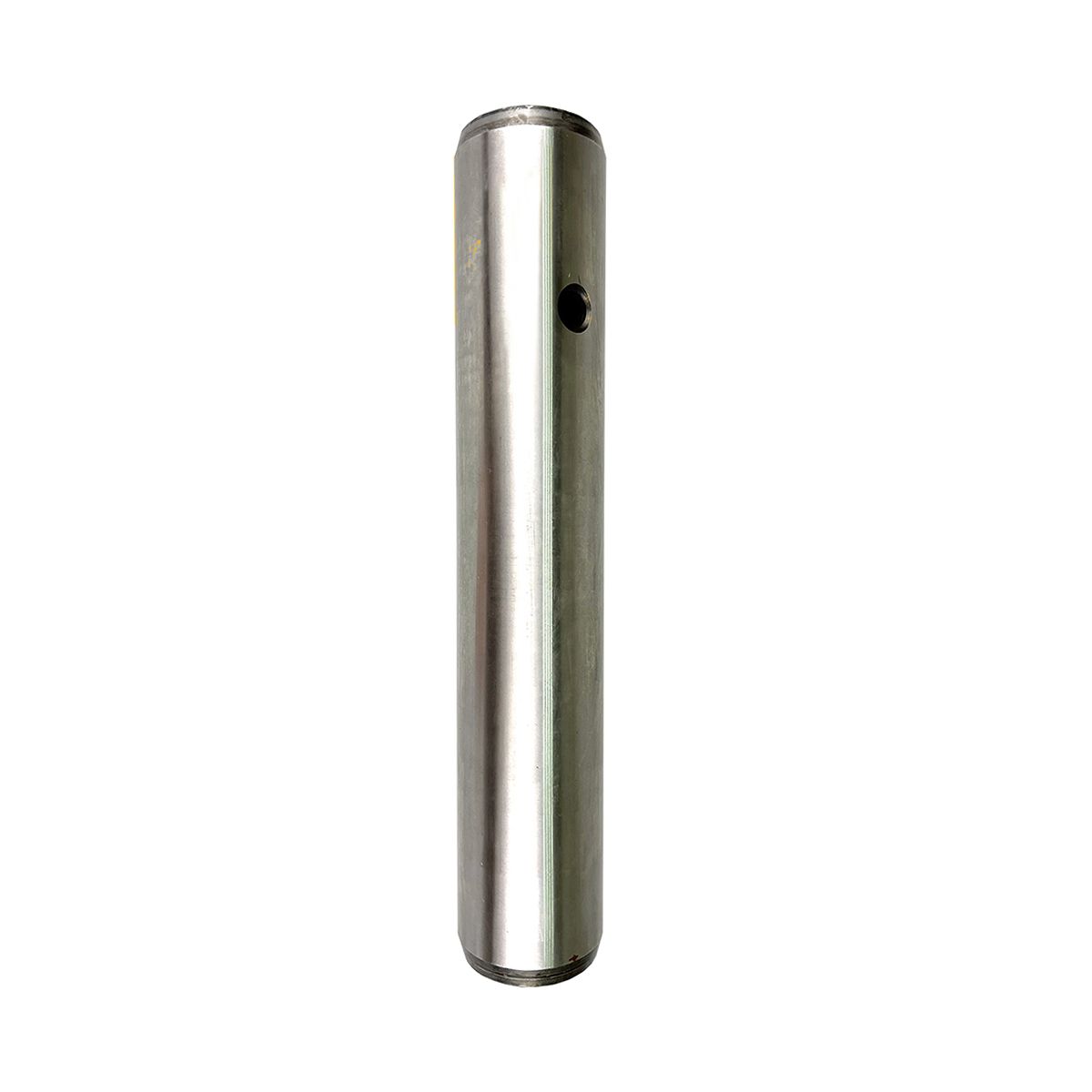

Палец г/ц рукояти задней стрелы ⁸¹¹⁄₅₀₅₆₉ – это специализированный крепежный элемент, который обеспечивает соединение гидроцилиндра рукояти с основной стрелой в экскаваторах-погрузчиках JCB и аналогичной спецтехнике с длиной стрелы до 14 футов. Качественный палец гарантирует необходимую вращаемость сочленения, отсутствие люфтов и долговечность работы гидравлической системы задней стрелы, принимая на себя большие динамические и осевые усилия при эксплуатации в условиях высоких нагрузок.

Эта деталь рассчитана в первую очередь на интенсивную работу, где особенно важна надежность и устойчивость к износу. На схеме (см. изображение) хорошо прослеживается позиция и роль пальца (поз. 7), который проходит через проушины стрелы и гидроцилиндра с установкой через втулки и фиксирующие элементы.

Конструкция, материалы и преимущества

Палец ⁸¹¹⁄₅₀₅₆₉ изготавливается из закаленной легированной стали, что обеспечивает высокую прочность и износостойкость. Его рабочие поверхности отличаются идеально гладкой шлифовкой, что снижает трение и препятствует преждевременному износу, даже если техника работает в агрессивных условиях, с пылью, грязью и переменными нагрузками.

Особое внимание уделяется точности изготовления и соответствию оригинальным размерам – только так можно гарантировать отсутствие люфта и корректную посадку пальца во втулку и проушины. Палец оснащён местами для установки стопорных шайб, а иногда и замка, что исключает его смещение во время эксплуатации.

Также для техники с выработанными местами посадки доступны ремонтные версии пальца с увеличенным диаметром (O/S).

Комплектность, вместе с чем используется

Палец гидроцилиндра рукояти ⁸¹¹⁄₅₀₅₆₉ устанавливается в сборке с рядом деталей:

Втулками износостойкими (поз. 2, 4 на схеме),
Стопорными кольцами,
Болтами/гайками (фиксирующий крепеж),
Смазочными фитингами (¹⁴⁵⁰⁄₀₀₀₁, ⁸³⁵⁄₀₀₀₁₇) и соответствующим колпачком,
Прокладками и проставками.

Все эти комплектующие обеспечивают плавную работу сочленения, «чистый» поворот гидроцилиндра, своевременное поступление смазки и легкость технического обслуживания.

Эксплуатация и причины своевременной замены

Работа в строительстве сопровождается постоянной нагрузкой на все подвижные соединения. Палец со временем может изнашиваться, образуя люфт — это чревато быстрым выходом из строя втулок, дополнительным биением и риском разрушения крепления стрелы или самого гидроцилиндра.

Признаки необходимости замены:

Появление люфта,
Стук или неравномерность хода рукояти,
Следы выработки или коррозии на поверхности пальца.

Практика показывает: своевременная замена этого пальца не только продлевает эксплуатацию стрелы и гидроцилиндра, но и позволяет экономить на более дорогих ремонтах узлов.

Варианты исполнения и аналоги

По заводскому каталогу доступны варианты с повышенной …
