Как правильно выбрать шестерню?

Как правильно подобрать шестерню: практическое руководство для инженеров и закупщиков

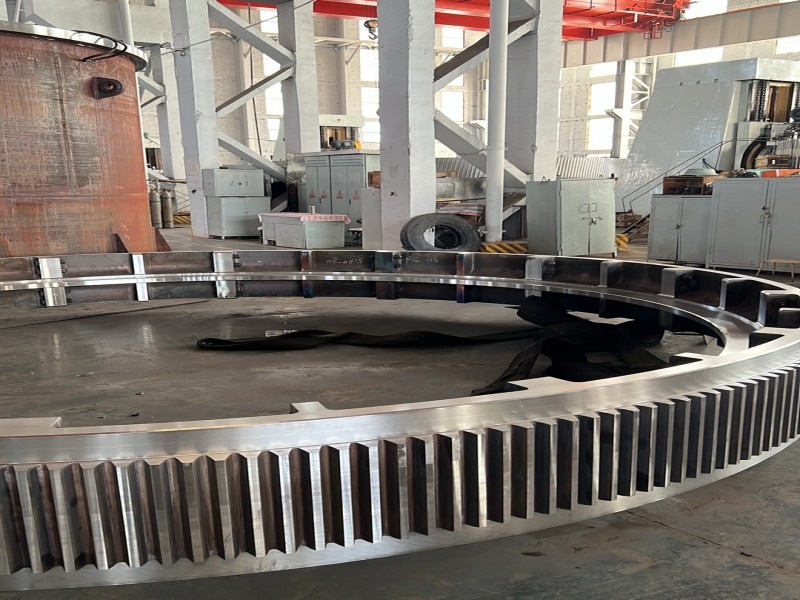

Шестерня — один из самых важных элементов механических передач. От правильного выбора зависит надёжность оборудования, ресурс работы, уровень шума, КПД и стоимость всего узла. Неправильно подобранная шестерня может привести к преждевременному износу, поломкам и простою производства.
1. Определите тип передачи и условия эксплуатации
Перед подбором шестерни ответьте на ключевые вопросы:

Какой тип зацепления нужен?
Цилиндрические прямозубые — простые, недорогие, для средних нагрузок.
Цилиндрические косозубые — более плавный ход, выше нагрузочная способность, но появляется осевая сила.
Конические — для передачи момента под углом.
Червячные — большое передаточное число в одном узле, самоторможение.
Планетарные, реечные, гипоидные и др. — по специфике задачи.

Условия работы:
Мощность (кВт) и крутящий момент (Н·м).
Частота вращения (об/мин).
Передаточное число.
Режим работы (непрерывный, реверсивный, с ударами).
Окружающая среда (температура, влажность, пыль, агрессивные среды).
Требуемый ресурс (часы работы).

1. Основные геометрические параметры
   Модуль (m) — главный параметр, определяющий размер зуба.
   Чем выше нагрузка — тем больше модуль. Стандартный ряд по ГОСТ: 0,5; 0,8; 1; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10 и т. д.
   Число зубьев (z)



Малое количество зубьев (менее 17 для прямозубых) может вызвать подрез зуба.
Для силовых передач обычно выбирают z1 = 12−30 для ведущей шестерни.

Диаметры

Делительный диаметр d = m x z
Наружный da = d + 2m
Внутренний (для колеса) и т. д.

Угол зацепления
Стандарт — 20°. В тяжёлых передачах иногда используют 25°.
3. Выбор материала

Тип шестерниРекомендуемый материалПреимуществаЛёгкие нагрузкиПластик (ПА6, POM, PET) Низкий шум, не требуют смазкиСредние нагрузкиСталь 20Х, 40Х, 45Хорошая обрабатываемостьВысокие нагрузкиСталь 40ХН, 20ХН3А, 18ХГТ (с цементацией) Высокая прочность, износостойкостьВысокие скоростиЛегированные стали + шлифовкаМинимальный шум и вибрацияРабота в агрессивных средахНержавеющая сталь, бронза, латуньКоррозионная стойкость
4. Точность изготовления
По ГОСТ 1643–81 или DIN ³⁹⁶²⁄₃₉₆₃ существуют степени точности (от 4 до 12).

5−7 степень — высокоскоростные и точные механизмы.
8−9 степень — стандартное промышленное оборудование.
10−12 степень — тихоходные, неответственные передачи.

Чем выше точность — тем дороже шестерня, но ниже шум и выше ресурс.
5. Дополнительные параметры

Твёрдость зубьев (HRC 50−60 после термообработки).
Вид термообработки: цементация, азотирование, закалка ТВЧ.
Профиль зуба: стандартный эвольвентный, с модификацией (для снижения шума и повышения нагрузки).
Направление зубьев (правое/левое для косозубых).
Наличие ступицы, шпоночного паза, шлицев или посадочного отверстия.

1. Расчёт и проверка
   Современный подход — использовать специализированное ПО:



KISSsoft
GearTrax
SolidWorks + GearTrax / SW Gears
Компас-3D

Обязательно проверяйте:

Контактные напряжения
Изгибную прочность зуба
Тепловой режим
Коэффициент перекрытия
Коэффициент безопасности (обычно >=1,3−1,8)

Полезные рекомендации

Всегда указывайте полный комплект — шестерню и колесо, так как они должны быть изготовлены в одной партии и с одинаковой точностью.
Учитывайте запчасти на склад — иногда выгоднее заказать чуть большую партию.
Для нестандартных условий — обратитесь к технологу или производителю. Часто оптимальное решение — не стандартная шестерня из каталога, а изготовленная по чертежу.
Прототипирование — при сложных задачах полезно изготовить 3D-печатный прототип для проверки кинематики.

Вывод
Правильный подбор шестерни — это баланс между техническими требованиями, надёжностью и экономической целесообразностью. Экономия на этапе выбора почти всегда оборачивается большими расходами в эксплуатации.
