Бугельное соединение

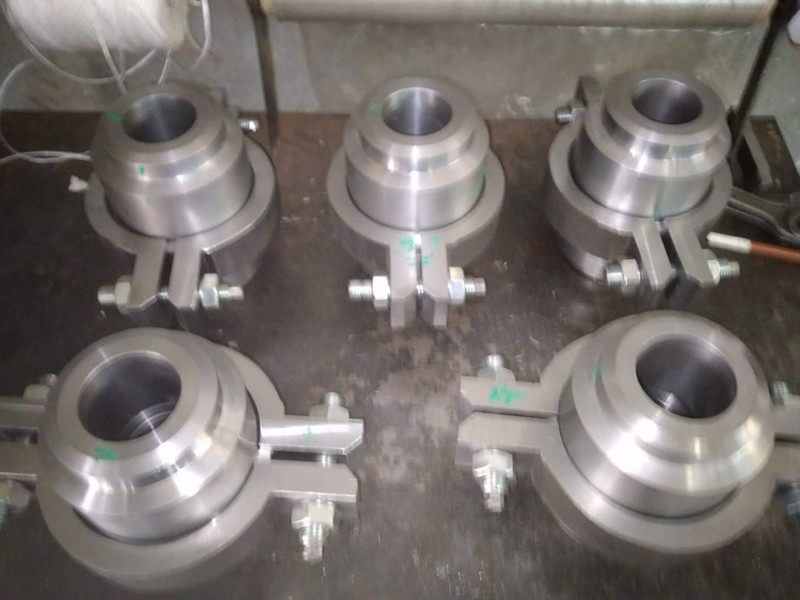

Бугельное соединение (или бугельное разъёмное соединение, БРС) — это тип быстроразъёмного герметичного соединения для трубопроводов, сосудов и арматуры, работающих под высоким давлением. Оно применяется в основном в нефтехимической, нефтегазовой и химической промышленности для транспортировки газов, жидкостей и паров.

Основная конструкция.
Соединение состоит из:

Двух бугелей (полукруглых хомутов или секторов, охватывающих концы труб).
Ниппелей (концевых частей труб с коническими уплотнительными поверхностями).
Уплотнительного кольца (самоуплотняющегося, часто с ребром жёсткости).
Упорного кольца.
Шпилек и гаек для стяжки бугелей.
При затяжке бугели сжимают ниппели, обеспечивая герметичность за счёт давления на уплотнение.

Преимущества перед фланцевыми соединениями.
Меньшая металлоёмкость и вес (в несколько раз легче).
Быстрый монтаж и демонтаж.
Возможность установки в труднодоступных местах.
Высокая надёжность при вибрациях, перепадах температуры и высоком давлении (до 320 атм и более).
Регулируется ГОСТ Р, который определяет размеры (DN 32−150), давление (до 320 атм) и температуры (от -50 °C до +450 °C).
