Уникальный прибор для прозвонки проводов!!!

Всем привет! В данной статье, я хочу написать о приборе для прозвонки кабелей. Тема прозвонки проводов, кабелей очень актуальна, как для профессиональных монтажников, электриков, так и для обычных людей, которые решили сделать ремонт в своей квартире сами. Данное устройство уникально, потому что ничего подобного в мире до сих пор нет. Все знают, что прозвонка проводов отнимает у рабочих очень много времени и нервов. Наш прибор съэкономит ваше время и нервы в разы. В чем преимущества прибора? Почему выбирают устройство «Линия-3»?

• возможность работать одному монтажнику на длинном кабеле

• не требуется общая жила или «земля»

• автоматическое определение замыканий внутри кабеля

• высокая скорость выполнения работы, каждое измерение любой жилы сразу дает результат

• алгоритм защиты от помех

• универсальность, можно применять для определения различных кабелей, для распайки разъемов.

• светодиодный индикатор, показания видно и на солнце и в темноте.

Теперь давайте разберемся из чего состоит прибор и рассмотрим его применение!!!
Устройство состоит из двух блоков: генератора сигналов и приёмника. Генератор формирует кодовые посылки на каждом из 32 выходов. Выходы пронумерованы маркерами с числами от 1 до 32. Маркеры расположены на каждом проводнике в нескольких сантиметрах от зажимов типа «крокодил». Выходы идентичны по назначению. Могут подключаться к любым жилам кабеля в любой последовательности.
На корпусе расположен выключатель питания и светодиод индикации работы генератора. При включении питания и работе генератора светодиод мерцает.

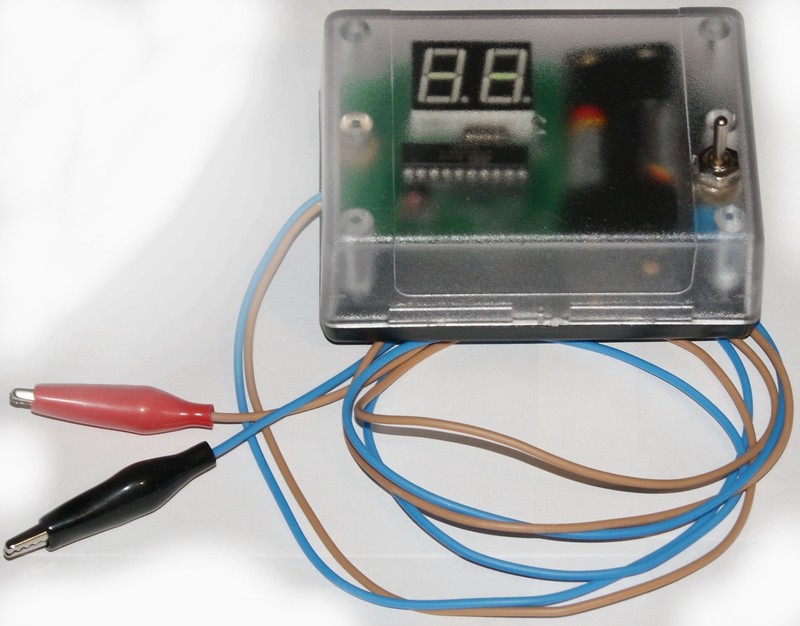

Приёмник имеет два провода для подключения к жилам прозваниваемого кабеля. Один провод «измерительный», с красным зажимом типа «крокодил» на конце. Второй провод «обратный», с черным зажимом типа «крокодил» на конце. В приёмнике имеется двухразрядный семисегментный светодиодный индикатор. На индикаторе в процессе прозвонки отображается номер жилы к которой подключен «измерительный» провод. На корпусе так же имеется выключатель питания.
Эксплуатация прибора!
Генератор подключается к жилам кабеля с одной из его сторон. Маркировка на жилы с этой стороны может быть нанесена заранее. Если используется не цифровая маркировка или диапазон больше 32, то удобно использовать пронумерованную от 1 до 32 таблицу. В каждую строчку этой таблицы необходимо написать обозначение жилы в соответствии с подключенным выходом генератора. Когда подключения генератора завершены, можно включить его питание.

Затем на другой стороне кабеля «обратный» провод приёмника подключается к любой из жил кабеля. Искать общую жилу или землю не требуется. Включается питание приёмника. После появления на индикаторе двух прочерков можно «измерительный» провод приёмника подключать к любой из жил кабеля. При каждом подключении, в случае исправности кабеля, приемник будет определять номер жилы. По таблице производится маркировка этой жилы. В случае замыкания жилы внутри кабеля на жилу подключенную к обратному проводу, приемник выдаст на индикатор «Lo». Если же замкнуты две другие жилы, то на индикаторе будет «St». Последующие жилы прозваниваются аналогично.

При отключении приёмника от жилы кабеля яркость индикатора снижается. Это сделано для того что бы «видеть» такое отключение и для экономии энергии источника питания. Если в течении нескольких секунд приёмник так и не будет подключен к кабелю, на индикаторе будут отображены прочерки и его яркость будет снижена до минимума.
В заключение, хочу пожелать всем успехов в работе!!!
