Нагревательный чехол для бочки 200 л (1900×880 мм, 2000 Вт)

Электронагревательный чехол 200 л. бочка 1900х800 мм
Нагревательный чехол для бочки 200 л — это промышленное решение для подогрева, поддержания температуры и снижения вязкости жидкостей в стандартных 200 литровых бочках (металлических и пластиковых).
Что такое нагревательный чехол для бочки и для чего он нужен

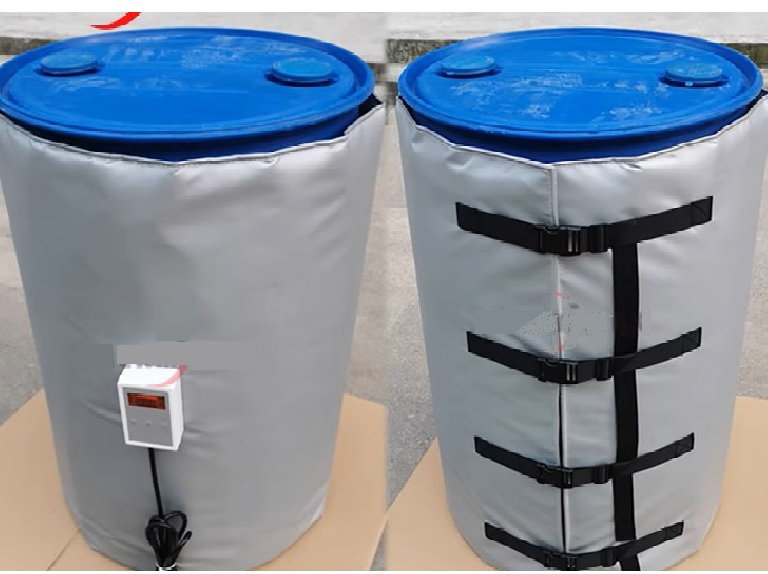

Нагревательный чехол — это гибкий электронагревательный элемент в виде «одежды» для бочки. Чехол оборачивается вокруг цилиндрической стенки бочки и фиксируется ремнями или липучками. Внутри чехла находятся нагревательные элементы, термодатчик и, как правило, теплоизоляция. Главные задачи чехла — поддержание заданной температуры продукта, ускоренный прогрев и предотвращение застывания или кристаллизации чувствительных к температуре материалов.
Типичные области применения включают подогрев масел, полимеров, смол, клеёв, пищевых ингредиентов и химических реагентов, которые при низких температурах теряют текучесть. В промышленной логистике нагревательные чехлы помогают поддерживать технологическую готовность материала при хранении и транспортировке. Надёжность и управляемость — ключевые критерии при выборе решения для конкретной среды.
Нагревательные чехлы отличаются от промышленных термостатов по мобильности и скорости монтажа. Их удобно использовать там, где нужна временная или частая смена местоположения теплового оборудования. Чехлы бывают с механическим терморегулятором, цифровыми контроллерами, а также в исполнении для взрывоопасных зон. При правильном подборе они экономичны и эффективны в эксплуатации.
Параметры 1900×880 мм обычно указывают длину и высоту чехла в развернутом виде. В случае цилиндрической 200-литровой бочки высота стандартно около 880 мм, а длина 1900 мм соответствует окружности бочки. Вспомним формулу окружности C = π·D, откуда диаметра D = C/π. При C = 1900 мм получается D ≈ ¹⁹⁰⁰⁄₃.1416 ≈ 605 мм. Диаметр примерно 605 мм — это типичное значение для стальной 200-литровой бочки, у которой диаметр обычно около 580 мм и высота около 880 мм. Таким образом, размер 1900×880 мм логичен для чехла, рассчитанного на стандартную 200‑литровую ёмкость.
Важно учитывать, что реальные размеры бочек различаются по производителям. При подборе чехла стоит измерить высоту и окружность конкретной бочки. Чехол длиной 1900 мм даёт запас для перекрытия швов и плотной фиксации, а высота 880 мм обеспечивает полный охват боковой поверхности без закрытия крышки. Если необходимо прогревать дно или крышку, существуют специальные дополнительные элементы или модели с удлинённой высотой.
Подводя итог по размерам: 1900×880 мм — это стандартное, проверенное решение для большинства 200‑литровых бочек. Перед покупкой обязательно сверяйте фактические размеры бочки и место установки термодатчика, чтобы обеспечить корректный контроль температуры.
Почему 2000 Вт — популярная мощность для 200‑литровых бочек
Мощность 2000 Вт для нагревательного чехла 200 литров встречается часто. Такая мощность обеспечивает баланс между скоростью прогрева и энергопотреблением. Для поддержания температуры продукта и для его быстрого разогрева до рабочих значений 2000 Вт в большинстве случаев оказывается достаточной.
Чтобы понять характер работы, полезно рассчитать время нагрева на примере воды. Удельная теплоёмкость воды равна 4186 Дж/(кг·К). Бочка 200 л содержит примерно 200 кг воды. Для повышения температуры на 30°C требуется энергия E = m·c·ΔT = 200·4186·30 ≈ 25,1 МДж. При мощности 2000 Вт (2000 Дж/с) время t = E/P ≈ 12 558 с ≈ 3,49 часа. Это простой расчёт без учёта теплопотерь и специфики теплообмена; в реальных условиях время будет больше, если продукт отличается по теплоёмкости или плохо передаёт тепло.
При необходимости поддерживать температуру (а не нагревать с нуля) основным параметром становится теплопотеря через стенку бочки, которая зависит от коэффициента теплопередачи и площади поверхности. Для боковой поверхности цилиндра площадь боковой поверхности A = высота·окружность = 0,88 м · 1,90 м ≈ 1,672 м². Типичное значение общего коэффициента теплопередачи U для неутеплённой цилиндрической поверхности может быть в диапазоне от 1 до 5 Вт/(м²·К) в зависимости от наличия изоляции и условий конвекции. При ΔT = 30 K и U = 2 Вт/(м²·К) теплопотери Q = U·A·ΔT ≈ 2·1,672·30 ≈ 100,3 Вт. Очевидно, что для поддержания температуры намного меньшей разницы в тепловом балансе достаточно небольшой мощности. Следовательно, 2000 Вт чаще используются для быстрого прогрева, а не только для удержания.
Таким образом, мощность 2000 Вт оправдана там, где требуется ускоренный нагрев больших объёмов, снижение вязкости вязких продуктов и оперативная подготовка материала к технологическому процессу.
Как рассчитать тепло и время нагрева: формулы и примеры
Правильный расчёт начинается с базовых физических формул. Главная формула для расчёта энергии на нагрев: E = m·c·ΔT, где m — масса (кг), c — удельная теплоёмкость (Дж/(кг·К)), ΔT — требуемое изменение температуры (К). Мощность P (Вт) показывает, за какое время реализуется энергия: t = E/P, при учёте КПД и теплопотерь время корректируется.
Для цилиндрической поверхности используем площадь боковой поверхности A = H·C, где H — высота, C — окружность. Окружность вычисляется как C = π·D, где D — диаметр. Расчёт теплопотерь выполняется по формуле Qloss = U·A·ΔT, где U — общий коэффициент теплопередачи в Вт/(м²·К). Значения U зависят от конструктивных особенностей: наличие теплоизоляции, конвекции снаружи, материала стенки бочки. Для ориентировки: при небольшой изоляции U ≈ 2–4 Вт/(м²·К), при плохой — выше, при хорошей изоляции — ниже 1 Вт/(м²·К).
Практический пример. Пусть в бочке 200 л продукт с теплоёмкостью, равной воде (4186 Дж/(кг·К)), масса 200 кг. Нужно нагреть на 40°C. Энергия E = 200·4186·40 ≈ 33,5 МДж. При мощности 2000 Вт без учёта потерь время ≈ 33 500 000 / 2000 ≈ 16 750 с ≈ 4,65 часа. Если учесть реальную эффективность передачи тепла внутрь вязкого продукта, возможна необходимость увеличения времени в 1,5–3 раза. Для продуктов с меньшей теплоёмкостью время будет короче, для более вязких и плохо перемешивающихся — значительно дольше.
Эти расчёты помогают понимать реальную роль 2000 Вт: это средство для умеренно быстрого нагрева, которое в зависимости от продукта и условий даст от нескольких часов до полдня на достижение требуемой температуры.
Конструкция и материалы нагревательного чехла: что важно знать
Нагревательные чехлы обычно состоят из нескольких слоёв. Внутри расположен гибкий нагревательный элемент, сделанный на базе резистивного провода, пропитанного в силиконовую или тефлоновую матрицу, либо в виде экрана на основе карбонового или металлического волокна. Над ним располагается слой теплоизоляции, чаще на основе минерального волокна или стекловолоконной матрицы, иногда с добавлением керамических материалов для повышения предельной температуры. Внешний слой выполняется из износостойкой синтетики — нейлон, полиэстер с пропиткой, или алюминизированная ткань для отражения тепла и защиты от погодных факторов.
Типичный нагревательный чехол для 200 л бочки снабжается термодатчиком (например, термопара типа K, терморезистор PT100 или NTC) и встроенным разъёмом питания. Материалы и конструкция влияют на максимальную рабочую температуру. Силиконовые матрицы часто работают до 180–200°C, но для контактов с химически агрессивными средами могут требоваться тефлоновые покрытия. Качество изоляции определяет U-коэффициент и скорость нагрева.
Механизм крепления может быть разнообразным: ремни с металлическими защёлками, липучки Velcro, натяжные системы с пряжками. Контакт с поверхностью бочки должен быть плотным для качественной теплопередачи. Обращайте внимание на ровность внешней поверхности и наличие выступов, которые могут создавать воздушные зазоры и снижать эффективность нагрева.
Контроллеры, датчики и системы безопасности
Нагревательный чехол без контроля представляет риск перегрева и термических повреждений продукта. Современные системы комплектуются простыми механическими термостатами или цифровыми контроллерами с PID-регулированием. Цифровые контроллеры точнее удерживают заданную температуру и уменьшают энергопотребление. Для промышленного применения важна возможность подключения внешних контроллеров и интеграции в систему автоматизации.
Стандартным элементом защиты являются термовыключатели (термопредохранители) и датчики аварийного отключения при превышении критической температуры. Взрывобезопасные исполнения требуют специальных решений: отсутствие искрообразующих элементов, экранирование нагревательных дорожек и сертификация по директиве ATEX (2014/34/EU) для ЕС. При работе с горючими и летучими жидкостями применение чехлов в несертифицированном исполнении недопустимо.
Важная характеристика — степень защиты оболочки от влаги и пыли по стандарту IP (IEC 60529). Для наружных работ или влажных помещений предпочтительны исполнения с IP65 и выше, что обеспечивает защиту от струй воды и пыли. Производитель обязан указать IP-рейтинг и условия эксплуатации.
Установка, эксплуатация и рекомендации по монтажу
Монтаж нагревательного чехла начинается с проверки внешнего состояния бочки и чехла: отсутствие острых кромок, повреждений и масел на поверхности. Чехол разворачивают и располагают по высоте так, чтобы термодатчик находился в зоне максимального контакта с продуктом, обычно по центру боковой поверхности. Чехол закрепляют так, чтобы он плотно прилегал по всей поверхности, но не превышал допустимое натяжение, указанное производителем.
При подключении соблюдайте электрические параметры сети. Для мощности 2000 Вт при напряжении 230 В ток будет около 8,7 А (P = U·I, следовательно I = P/U = ²⁰⁰⁰⁄₂₃₀ ≈ 8,7 А). Для трёхфазного подключения при 400 В потребление по фазам будет меньше. Рекомендуется использовать отдельный автоматический выключатель с подходящим номиналом и УЗО для защиты от токов утечки. Для длительной эксплуатации стоит предусмотреть отдельную линию и надёжный заземляющий контур.
Перед первым включением стоит провести пробный прогрев без продукта для проверки нагрева и работы ШИМ/регулятора. При эксплуатации следите за показаниями термодатчика и состоянием внешней оболочки: следы потёмнения, обугливания или запаха гари требуют немедленного отключения. Ремонт и вмешательство в электронику должен проводить квалифицированный персонал.
Безопасность при работе с нагревательными чехлами
Безопасная эксплуатация опирается на три принципа: выбор подходящего исполнения для среды, корректная установка и соблюдение эксплуатации. Если продукт горюч или испарения создают взрывоопасную смесь, требуется исполнение с сертификатом взрывозащиты (ATEX) и соответствующая электронная схемотехника. Использование обычного чехла в таких условиях недопустимо.
Контроль температуры и термопредохранители предотвращают перегрев, который может привести к разрушению продукта или ухудшению характеристик бочки. Важно планировать процедуру прогрева: постепенное повышение заданной температуры, контроль внешнего состояния оболочки и исключение перегрева в местах перегиба.
Также следует учитывать требования производственной безопасности: запрещено использовать нагревательный чехол с механическими повреждениями кабеля питания, подключать через повреждённые удлинители или без защитных устройств. Регулярный визуальный осмотр и тестирование электрической изоляции снижает риски.
Обслуживание и срок службы
Нагревательный чехол — расходная, но долговечная единица. Срок службы зависит от частоты использования, условий эксплуатации и аккуратности монтажа. При правильной эксплуатации чехлы на силиконовой или тефлоновой базе служат несколько лет. Основные факторы, сокращающие срок службы: механические повреждения, химическое воздействие агрессивных сред, превышение рабочей температуры и частые перегибы в одних и тех же местах.
Рекомендуется проводить регулярные осмотры на предмет трещин, повреждений швов, износа внешнего покрытия и целостности электрического кабеля. Тесты изоляции и контроль сопротивления нагревательных элементов помогут выявить деградацию. В случае появления дефектов чехол подлежит замене; ремонт возможен лишь при наличии документированной ремонтной процедуры от производителя.
Чехлы с модульной конструкцией (съёмные датчики, сменные панели) проще в обслуживании. Для промышленной аренды и частого перемещения выбирайте модели с усиленными краями и защитой кабеля, чтобы продлить ресурс.
Выбор чехла под конкретную задачу: критерии и примеры
Выбор чехла определяется несколькими ключевыми факторами: объём и геометрия бочки, требуемая рабочая температура, природа продукта (взрывоопасный/нейтральный), условия окружающей среды (влажность, наружная работа), и требуемая скорость нагрева. Если нужна только поддержка температуры в тёплом климате — достаточно маломощного варианта. Если требуется ускоренный старт технологического процесса и снижение вязкости в холодный сезон — мощность 2000 Вт будет оправданным выбором.
Для агрессивных химических сред и пищевой промышленности важна совместимость материалов (например, отсутствие ПВХ-покрытий, которые выделяют вредные вещества при нагреве). Для взрывоопасных зон обращайте внимание на сертификацию ATEX и инструкцию по эксплуатации в зонах 0/1/2. Для наружной эксплуатации ищите IP65 и выше, усиленные швы и устойчивую к ультрафиолету внешнюю оболочку.
Примеры: для подогрева пищевого сиропа до 40–50°C обычно достаточно 500–1000 Вт и хорошей изоляции. Для нагрева вязких масел и полиуретановых компонентов в зимний период лучше выбирать 1500–3000 Вт, чтобы обеспечить адекватную скорость прогрева и избежать длительных простоев.
