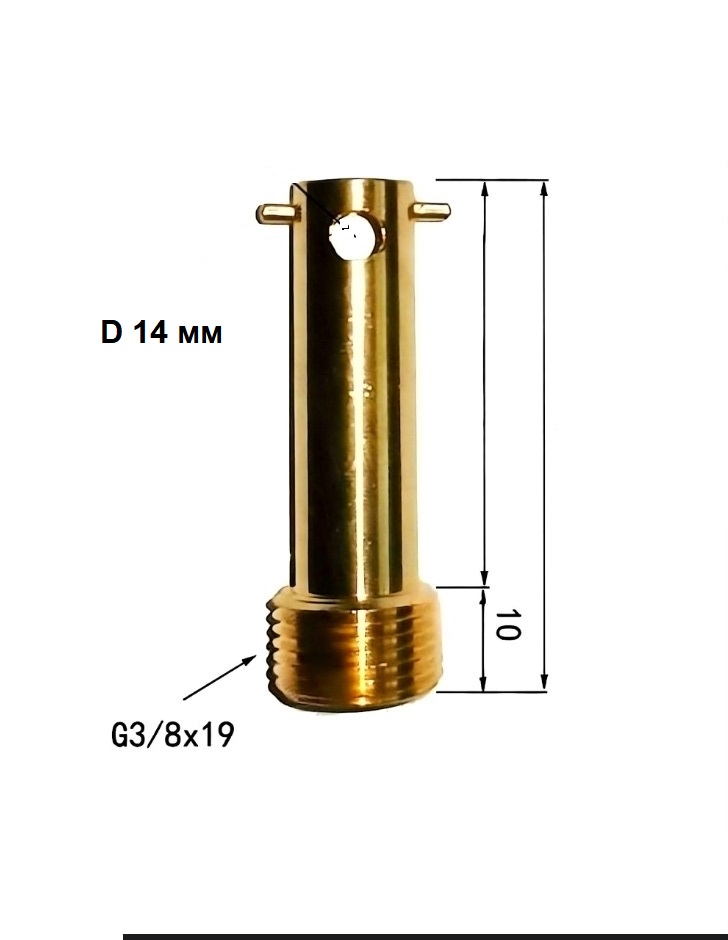

Байонетный фитинг-гильза c резьбой G3/8 для термопар

Фитинг байонетный с резьбой G3/8 для подключения термопар
Байонетный фитинг-гильза для термопар с резьбой G3/8 — это элемент быстросъёмного крепления термодатчиков в промышленных условиях. Его основная задача — обеспечить надёжную и при этом удобную фиксацию термопары с возможностью регулярного демонтажа без ухудшения контакта. Фитинг используется на оборудовании, где требуется точный термоконтроль: в станках металлообработки, в литьевых установках, на термопрессах, а также в системах диагностического и климатического контроля.
Принцип действия байонетного соединения отличается от традиционных резьбовых: фиксатор закручивается лёгким поворотом — подобно объективу фотоаппарата. Это позволяет установить термопару в гильзу одной рукой и без инструмента, что критично в условиях цеха с ограниченным доступом к точке контроля. В отличие от жёсткой резьбы, такой байонет для термопар надёжно фиксируется в условиях вибрации, при этом оставаясь съёмным.
Конструкция гильзы байонетной предусматривает наличие:

корпуса из нержавеющей стали с точной механической обработкой;
пружинного механизма давления для стабильного прижима термоэлемента внутри отверстия;
фиксирующего байонета стандартного калибра (для совместимости с кабелями и разъёмами);
рабочей длины от 30 до 200 мм (в зависимости от производственного задания);
доступных диаметров под разные типы термопар, чаще K и J;
опциональной резьбы основания — для вкручивания в посадочные элементы оборудования.

Байонетный фитинг-гильза для термопар спроектирован с учётом требований современной промышленности: выдерживает температурные нагрузки свыше 400 °C, устойчив к коррозии, рассчитан на многократные циклы установки. Все допуски соблюдены согласно отраслевым стандартам, что гарантирует стабильный тепловой контакт и точность показаний на датчике.
Преимущества применения байонетного фитинга
Использование байонетного фитинга в составе датчика существенно упрощает обслуживание оборудования. Во-первых, он обеспечивает быстросъёмность: датчик можно снять за секунды — без гаек, ключей или демонтажа провода. Это оптимально в условиях, где требуется частая смена зонда: например, при калибровке или регулярной проверке точности показаний. Монтаж не требует опыта — всё интуитивно понятно, за счёт надежной фиксации байонета и направляющего пазла.
Благодаря пружинной вставке достигается устойчивое механическое прижатие сенсора — именно это усиливает повторяемость термометрических данных. Гильза байонетная компенсирует мелкие вибронагрузки, не раскручивается в процессе работы и не даёт люфта, который может появиться при обычных резьбовых соединениях.
Материалы корпуса и внутренней втулки подобраны так, чтобы гарантировать долгий срок службы даже при высоких термонагрузках и агрессивных условиях. Отсутствие подвижных элементов, подверженных износу, дополнительно продлевает срок службы фитинга. Всё это делает байонетный фитинг  G38 надёжной частью термоконтрольной системы промышленного масштаба.
Совместимость и параметры выбора
Для правильного заказа байонетного фитинга важно учитывать несколько характеристик:

диаметр зонда термопары (6 мм, 4,5 мм и 7, 8 мм);
длину гильзы под конкретную глубину ввода;
наличие резьбы, если монтаж предполагает ввинчивание в оборудование;
тип термопары: наибольшая совместимость — с форматами K и J, L(E);
конструктивную длину пружины и глубину байонетного паза под фиксатор.

Байонетный фитинг-гильза полностью интегрируется с типовыми контактами и промышленными кабелями. Гильза K258S выпускается согласно действующим нормам и стандартам качества. Для нестандартных задач возможно уточнение параметров на карточке товара — там доступна полная информация, включая размеры, описание применяемых материалов и детали поставки. Правильно подобранный байонет для термопар исключает проблемы совместимости при подключении и демонтаже.
