Мотор-редукторы промышленные. Червячные передачи

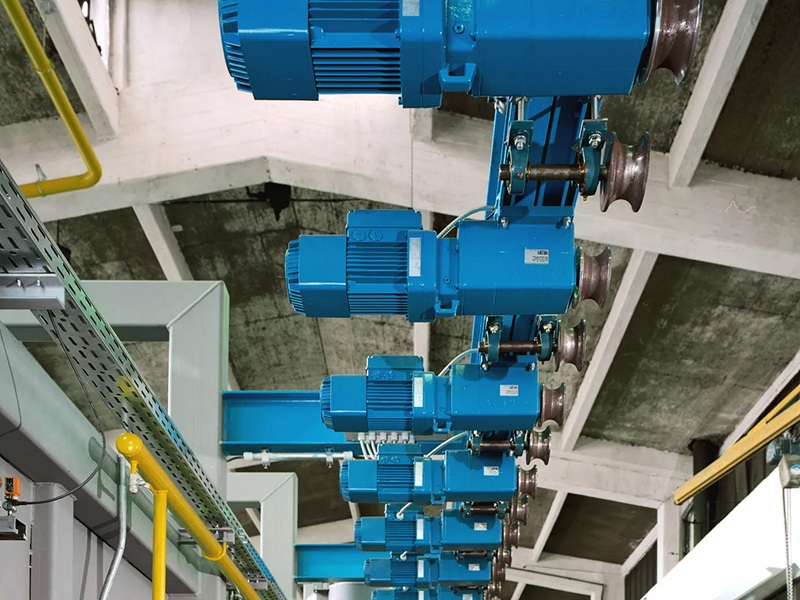

Как работают мотор-редукторы и где они используются
Мотор-редукторы являются важным элементом в механических системах, выполняя роль преобразователя энергии. Они сочетают в себе функции двигателя и редуктора, обеспечивая передачу вращательного движения с изменением скорости и крутящего момента. В этой статье мы рассмотрим устройство мотор-редукторов и узнаем, когда применение червячной передачи становится наиболее оправданным и эффективным.

Принцип работы
Мотор-редуктор состоит из двух основных компонентов: электродвигателя и редуктора. Электродвигатель генерирует вращательное движение, которое передаётся на редуктор. Редуктор же выполняет функцию преобразования скорости вращения: он снижает скорость вращения выходного вала при одновременном увеличении крутящего момента.

Основной принцип работы редуктора заключается в использовании зубчатых передач для изменения параметров движения. В зависимости от конструкции, это могут быть цилиндрические, конические или червячные передачи. Каждый из этих типов имеет свои особенности и применяется в различных условиях эксплуатации.

Основные типы
Классификация мотор-редукторов по типу используемого редуктора:

Червячные (Worm Gearmotors):

Червячные мотор-редукторыОсобенности:

Используют червячную передачу, состоящую из червяка (винта) и червячного колеса.
Оси червяка и червячного колеса перекрещиваются под углом 90 градусов.
Обеспечивают высокие передаточные числа за один этап редукции.
Преимущества:

Высокие передаточные числа в компактном корпусе.
Плавная и бесшумная работа.
Способность к самоторможению (при определенных передаточных отношениях).
Относительно простая конструкция.
Недостатки:

Сравнительно низкий КПД, особенно при высоких передаточных числах.
Червячное колесо подвержено износу.
Могут перегреваться при длительной работе под высокой нагрузкой.
Применение: Подъемные механизмы, конвейеры, ворота, упаковочное оборудование, позиционирующие устройства, приводы в маломощных механизмах, где требуется компактность и самоторможение.

Цилиндрические (Helical Gearmotors):

Цилиндрические мотор-редукторыОсобенности:

Используют цилиндрические зубчатые колеса с параллельными осями вращения. Зубья могут быть прямыми (прямозубые) или наклонными (косозубые).
Косозубые колеса обеспечивают более плавную и тихую работу по сравнению с прямозубыми, а также имеют большую несущую способность.
Могут быть одно-, двух-, трехступенчатыми и многоступенчатыми, в зависимости от требуемого передаточного числа.
Преимущества:

Высокий КПД (коэффициент полезного действия), особенно в многоступенчатых вариантах.
Высокая надежность и долговечность.
Возможность работы с высокими нагрузками и скоростями.
Относительно простая конструкция и обслуживание.
Широкий диапазон доступных передаточных чисел.
Недостатки:

Могут быть более шумными, особенно прямозубые модели.
Требуют точной установки и соосности валов.
Применение: Широко используются в различных отраслях: конвейерные системы, насосы, вентиляторы, приводы производственных линий, станки, общепромышленное оборудование.

Конические (Bevel Gearmotors):

Конические мотор-редукторыОсобенности:

Используют конические зубчатые колеса для передачи вращения между валами, оси которых пересекаются (чаще всего под углом 90 градусов).
Обеспечивают изменение направления вращения на 90 градусов.
Преимущества:

Плавная и эффективная передача мощности.
Высокий КПД.
Компактные размеры.
Возможность работать с высокими нагрузками.
Недостатки:

Более сложная и дорогая конструкция по сравнению с цилиндрическими редукторами.
Требуют точной установки и регулировки.
Применение: Транспортерные системы, мостовые краны, редукторы главных передач в автомобильной технике, приводы оборудования, где необходимо изменение направления вращения.

Планетарные (Planetary Gearmotors):

Планетарные мотор-редукторыОсобенности:

Используют планетарную передачу, состоящую из центральной шестерни («солнца»), планетарных шестерен и внешнего кольца («короны»).
Обеспечивают соосное расположение входного и выходного валов.
Преимущества:

Высокая мощность и момент на выходе при малых габаритах.
Высокий КПД.
Равномерное распределение нагрузки между планетарными шестернями.
Высокая точность и жесткость.
Возможность достижения очень высоких передаточных чисел.
Недостатки:

Более сложная конструкция и более высокая стоимость.
Требуют более точного обслуживания.
Применение: Робототехника, сервоприводы, горнодобывающая промышленность, аэрокосмическая отрасль, прецизионные станки, высокоточное оборудование, автоматизированные системы.

Гипоидные (Hypoid Gearmotors):

Гипоидные мотор-редукторыОсобенности:

Используют гипоидную передачу, являющуюся разновидностью конической, но с несмещенными осями вращения.
Обеспечивают передачу вращения между валами, оси которых не пересекаются, а смещены.
Преимущества:

Высокий КПД.
Большой контакт зубьев и, следовательно, более высокая нагрузочная способность.
Тихая работа.
Возможность достижения больших передаточных чисел.
Недостатки:

Более сложная и дорогая конструкция, чем у конических редукторов.
Применение: Автомобильная трансмиссия, строительное оборудование, приводы механизмов, где требуется тихая работа, компактность и высокая нагрузочная способность.

Области применения
Мотор-редукторы находят широкое применение в самых разных областях благодаря своей универсальности:

Промышленность

В производственных линиях они обеспечивают точное управление движением конвейеров, упаковочных машин или станков с числовым программным управлением (ЧПУ). Высокая надежность этих устройств критически важна для бесперебойного функционирования оборудования на заводах.

Транспорт

В автомобильной промышленности используются специальные виды мотор-редукторов для управления различными системами транспортных средств — от стеклоочистителей до приводов дверей автобусов или поездов метро.

Энергетика

Ветрогенераторы оснащаются крупногабаритными планетарными редукторами для передачи энергии от медленно вращающихся лопастей турбины к генераторному оборудованию высокой мощности.

Робототехника

Компактные модели применяются в робототехнических системах — как мобильных роботах автономного действия, так и манипуляционных устройствах промышленных роботов — благодаря способности точно контролировать движение даже при высоких нагрузках на отдельные звенья манипуляторов или колёсную базовую платформы робота-мобильника.

Строительство

Подъемники строительных материалов часто оборудуются мощными червячно-планетарными моделями, способствующими безопасному подъему/опусканию грузов большой массы.

Выбор конкретного типа устройства зависит от специфики задачи: требуемых характеристик нагрузки, условий окружающей среды, ограничений по габаритам/массе. Однако независимо от выбранной конфигурации, правильный подбор позволит значительно повысить эффективность всего технологического процесса.

Червячная передача
Червячные передачиМотор-редукторы с червячной передачей наиболее востребованы в промышленности, благодаря своей способности обеспечивать плавное и бесшумное преобразование энергии. Их конструкция, основанная на принципе взаимодействия червяка и зубчатого колеса, позволяет достичь значительных передаточных чисел со сравнительно компактным размером агрегата. Это делает их незаменимыми в таких приложениях, как конвейерные системы, подъемные механизмы и упаковочное оборудование.

Червячная передача для мотор-редуктора — это тип механической передачи, которая состоит из червяка (винта с трапецеидальной или близкой к ней формой профиля) и сопряжённого с ним червячного колеса. Она преобразует вращательное движение ведущего элемента (червяка) в поступательное движение ведомого элемента (червячного колеса).

Преимущество таких редукторов заключается в высокой устойчивости к перегрузкам и возможности передачи больших моментов при низких скоростях вращения. В условиях возрастающей автоматизации производства использование мотор-редукторов с червячной передачей остается одним из наиболее эффективных решений для достижения оптимальных показателей производительности и надежности технологических процессов.

Когда нужна червячная передача?
Рассмотрим случаи, когда применение червячной передачи становится наиболее оправданным и эффективным:

1. Высокие требования к передаточному числу в компактном исполнении:



Червячная передача позволяет достигать очень высоких коэффициентов редукции (снижения скорости) за один этап, что недостижимо или сложно реализуемо с помощью других типов передач (например, цилиндрических).

Когда это нужно:

Когда необходимо значительное снижение скорости вращения и одновременное увеличение крутящего момента при ограниченных габаритных размерах механизма. Это часто встречается в малогабаритных приводах, маломощных механизмах, и в тех случаях, когда пространство ограничено.

1. Плавная и бесшумная работа:



Червячная передача обеспечивает более плавную и тихую работу по сравнению с некоторыми другими типами передач, особенно на низких скоростях.

Когда это нужно:

Когда уровень шума и вибраций критически важен, например, в медицинском оборудовании, акустических системах, тихих приводах или в условиях, где требуется плавная работа без рывков.

1. Самоторможение:



Червячная передача обладает свойством самоторможения, которое означает, что при отсутствии вращения червяка червячное колесо не может вращаться под нагрузкой. Это обеспечивается за счет высокого угла подъема червяка и возникающего трения.

Когда это нужно:

Когда необходимо удерживать нагрузку в неподвижном состоянии без использования дополнительных тормозных устройств, например, в подъемных механизмах, воротах, транспортерах, вертикальных приводах, где важна безопасность и надежность удержания.

1. Простота конструкции и обслуживания:



Червячные редукторы имеют относительно простую конструкцию с небольшим количеством деталей, что облегчает их изготовление и обслуживание.

Когда это нужно:

Когда необходимо экономичное и простое решение, а также в условиях, где нет доступа к высококвалифицированному персоналу для обслуживания сложных механизмов.

1. Передача вращения между перпендикулярными валами:



Червячная передача позволяет эффективно передавать вращение между валами, оси которых перекрещиваются под углом 90 градусов.

Когда это нужно:

Когда требуется изменение направления вращения и при этом компактное решение, а также в тех случаях, когда нужно совместить оси вращения перпендикулярно.

1. Ограничения по пространству:



Червячные редукторы могут быть достаточно компактными, особенно при высоком передаточном отношении.

Когда это нужно:

Когда ограничено пространство для установки механизма.

1. Требования к простоте и меньшей цене:



Червячные редукторы, как правило, дешевле и проще в производстве по сравнению с некоторыми другими типами редукторов.

Когда это нужно:

Когда необходимо экономичное решение при отсутствии жестких требований к КПД и долговечности.

В заключение, можно с уверенностью утверждать, что мотор-редукторы и, в частности, червячные передачи играют ключевую роль в современных промышленных процессах. Их преимущества заключаются в компактности конструкции, надежности работы и способности передавать большие крутящие моменты при минимальных потерях энергии. Благодаря этим характеристикам, червячные передачи находят широкое применение в различных отраслях — от автомобильной промышленности до автоматизации производственных линий.

Исследования показывают, что внедрение таких механизмов позволяет повысить эффективность и снизить эксплуатационные расходы. Следовательно, понимание внутреннего устройства и принципов работы мотор-редукторов является важным аспектом для инженеров и специалистов по техническому обслуживанию оборудования.
