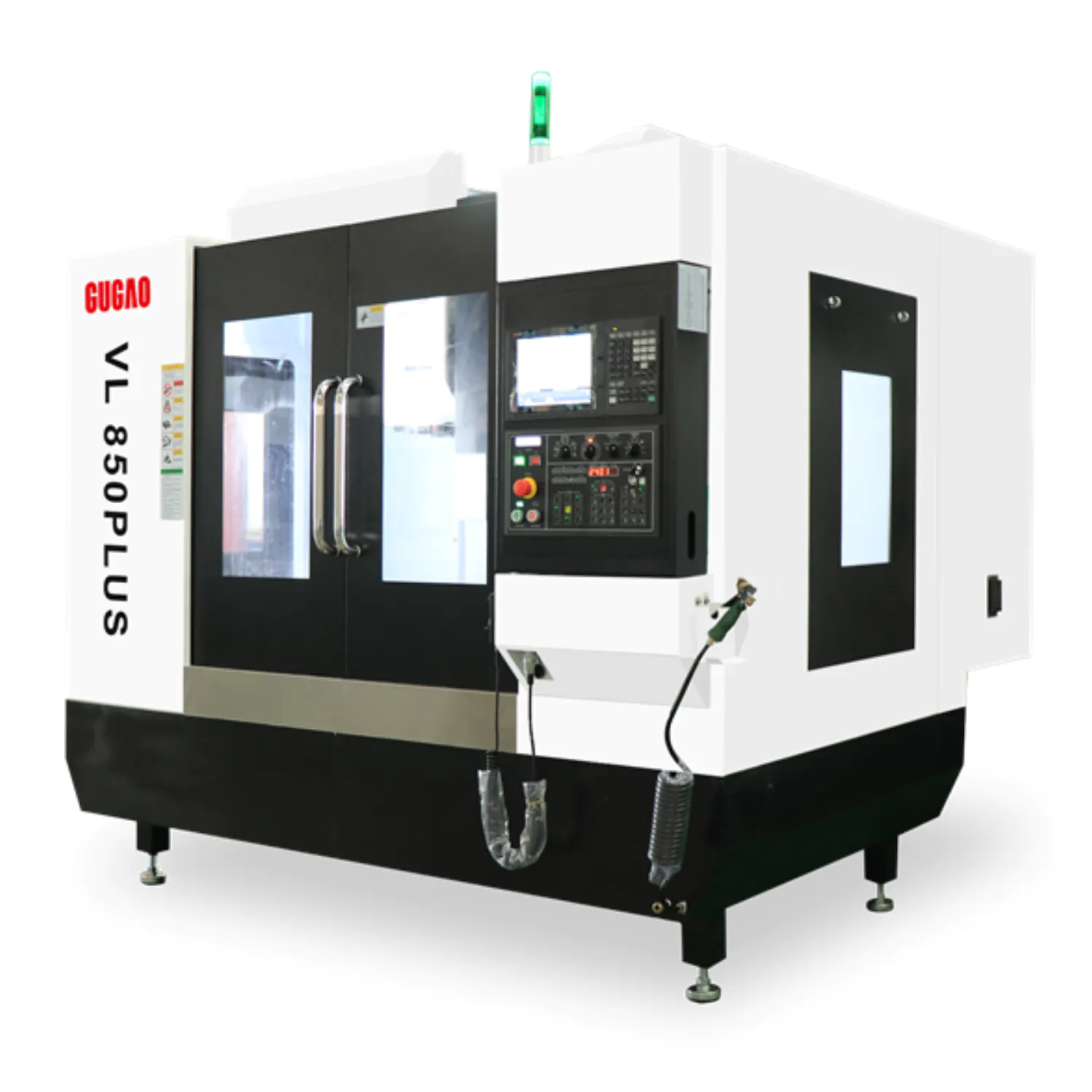

Вертикальный обрабатывающий центр Dongguan Jugao VL850PLUS

Вертикальный обрабатывающий центр Dongguan Jugao VL850PLUS

Цена: 7100000 руб.

Вертикальный обрабатывающий центр VL850PLUS Dongguan Jugao Machine Tools Co., LTD
Краткое описание
Вертикальные обрабатывающие центры серии VL — это универсальные многофункциональные станки, исполнение которых представляет собой интеграцию современных станкостроительных, гидравлических, электроприводных и интеграционных технологий.
Оснащенный передовой системой ЧПУ, станок может осуществлять функции сверления, расточки, фрезерования, нарезания резьбы литых, стальных, различных неметаллических поверхностей. Станок способен растачивать отверстия большого диаметра, сверлить радиальные отверстия, протачивать пазы и канавки.
Область эксплуатации – различные отрасли машиностроения, двигателестроения, горнопроходческого комплекса, турбостроения, судостроения, сталелитейной и военной промышленности.
Отличительные особенности
Модель VL850PLUS с С-образной конструкцией представляет собой высокоскоростной вертикальный обрабатывающий центр, разработанный в соответствии с самой популярной и передовой концепцией FMC в мире, основная конструкция которого состоит из основания, суппорта, рабочего стола, колонны и шпиндельной коробки. Он подходит для обработки прецизионных пресс-форм и обладает такими характеристиками, как скорость, эффективность, жесткость, стабильность и т.д.

Его выдающаяся жесткость и стабильность основана на превосходном материале литья, просеивании, использовании интегрированного механизма и елочной структуры.
Чтобы полностью реализовать режущую способность, жесткость и стабильность станка, мы используем шпиндель, специально изготовленный с масляным охлаждением внутреннего цикла и оснащенный кольцевой промывкой, а также подшипники и другие важные элементы привода от международных брендов.
Все важнейшие компоненты привода, такие как направляющие, шарико-винтовая пара, подшипники и т.д., выбираются у известных международных брендов, что обеспечивает высокую точность и стабильность.

Чтобы удовлетворить различные требования рынка, мы предлагаем модульные и индивидуальные решения с использованием ведущих в мире контроллеров ЧПУ MITSUBISHI, FANUC или SIEMENS, с помощью которых он может выполнять комбинированную обработку любых 4 осей с такими функциями, как сверление, фрезерование, растачивание, протяжка, развертывание, линейная интерполяция, круговая интерполяция и наноинтерполяция, широко используются почти во всех отраслях, таких как аэрокосмическая, судостроительная, автомобильная, станкостроительная, легкая промышленность, текстильная, электронная, общее машиностроение, строительная техника и т. д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование параметра

Единица измерения
Значение

Перемещения


Перемещение по оси X
мм
850

Перемещение по оси Y
мм
540

Перемещение по оси Z
мм
520

Расстояние от торца шпинделя до поверхности стола
мм
125 – 645

Стол


Размер стола
мм
1000×500

Макс. Нагрузка на стол
кг
550

Т-слот
Ширина x кол-во x расстояние, мм
18x5x100

Шпиндель


Конус шпинделя

BT40

Частота вращения шпинделя, коробка
Об/мин
12 000

Мощность двигателя шпинделя
кВт
7,511

Тип привода

Прямой привод

Подачи


Максимальная скорость резания
м/мин
10

Ускоренные перемещения (X, Y, Z)
м/мин
48

Роликовые направляющие (X, Y, Z)
мм
35/35/35

ШВП (X, Y, Z)
мм
36/36/36

Мощность приводов по осям (X, Y, Z)
кВт
1,81,83

Точность


Точность позиционирования (X, Y, Z)
мм
0,008/0,008/0,008

Точность повторного позиционирования (X, Y, Z)
мм
0,005/0,005/0,005

Автоматическая смена инструмента


Конус инструмента

BT40

Объем инструментального магазина
Шт.
24

Макс. диаметр инструмента
мм
75 (150)

Макс. длина инструмента
мм
300

Вес инструмента
кг
7

Время смены инструмента
сек
1,8

Прочее


ЧПУ система

FANUC 0i-MF Plus

Общая мощность
кВт
20

Бак СОЖ
Л
400

Масса
кг
4 900

Длина x Ширина x Высота
мм
2500x2700x2700


Конфигурация

Наименование
Производитель/Спецификация

ЧПУ Система
FANUC 0i-MF Plus (5)

Серводвигатель шпинделя
FANUC 0i-MF Plus βiI8

Серводвигатели X, Y, Z
FANUC 0i-MF Plus βiS12/βiS12/βiS22B

Шпиндельная голова
TAIWAN WAYLONG/KENTURN

ШПВ
TAIWAN HIWIN/PMI

Направляющие
TAIWAN HIWIN/PMI

Подшипники
JAPAN NSK/NACHI

Муфта
JAPAN NBK/MIKI PULLEY

Электромагнитны клапан
JAPAN SMC/TAIWAN AIRTAC

Система охлаждения шпинделя
MADE IN CHINA

Система охлаждения зоны резания
MADE IN CHINA

Централизованная система смазки
MADE IN CHINA

Система фильтров
MADE IN CHINA

Гидравличская система
MADE IN CHINA

Основные пневматические компоненты
JAPAN SMC/TAIWAN AIRTAC

Основные электрические компоненты
FRANCE SHNEIDER/JAPAN OMRON

Стандартная комплектация

Наименование
Количество

Продувка воздухом на шпинделе
1 комплект

Воздушная струя из шпинделя для защиты от металлической пыли
1 комплект

Функция жесткого нарезания резьбы
1 комплект

Масляный радиатор
1 комплект

Система автоматического магазина инструментов
1 комплект

Пульт дистанционного управления
1 комплект

Трансформатор
1 комплект

Полная кабинетная защита
1 комплект

Анкерные болты
1 комплект

Воздушный пистолет высокого давления
1 комплект

Держатель инструмента
1 шт.

Хвостовик инструмента
1 шт.

Тяговые шпильки
1 шт.

SD-карта, крышка и считывающее устройство
1 комплект

Водяной бак
1 шт.

Набор инструментов
1 шт.

LED освещение
1 шт.

 Опции

Наименование
Спецификация/описание

ЧПУ система SIEMENS
SIEMENS 828D/840D CNC Controller

ЧПУ Система MITSUBISHI
MITSUBISHI M80A/M80B CNC Controller

Устройство измерения
Для контроля качества и улучшения обработки

Мониторинг инструмента
Для поддержания инструмента в нормальном рабочем состоянии

4-ая ось
Для выполнения сложной обработки

Подача СОЖ через шпиндель
Для повышения точности обработки и продления срока службы инструментов

Оптические линейки
Для значительного повышенияточности обработки

Автоматическая настройка инструмента
Сокращение количества ручных операция, простота и точность

Увеличение колонны
Увеличение хода по оси Z

Конвейер для стружки
Сокращение количества ручных операция за счет автоматического удаления стружки

Гидростанция
Для обеспечения контроля давления, расхода и направления

De-oiler

КОМПЛЕКТ ПОСТАВКИ:

Наименование оборудования
Стоимость с НДС, RUB
Срок поставки

ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР VL850PLUS, производство DONGGUAN JUGAO MACHINE TOOLS CO., LTD. (Китай)
Конвейер для стружки
по договоренности
Приход на склад в октябре

Шеф-монтажные работы
Включено

Доставка
Включено


ПУСКОНАЛАДОЧНЫЕ РАБОТЫ И ИНСТРУКТАЖ ПЕРСОНАЛА
Пусконаладочные работы производятся авторизированными специалистами компании ООО «КАУРУС АЛЬЯНС».
К моменту приезда специалиста, покупателем должны быть проведены в соответствии с инструкцией работы по установке оборудования на рабочее место и подведены соответствующие коммуникации.
УСЛОВИЯ ПОСТАВКИ
Оплата производится в рублях.
Условия оплаты заказного оборудования – 80% предоплата, 20% по факту выполнения шеф-монтажных работ.
ОСНОВНЫЕ УСЛОВИЯ ГАРАНТИИ
Гарантия на поставляемое оборудование – 1 год.
Послегарантийный ремонт с минимальным сроком поставки запасных частей.
