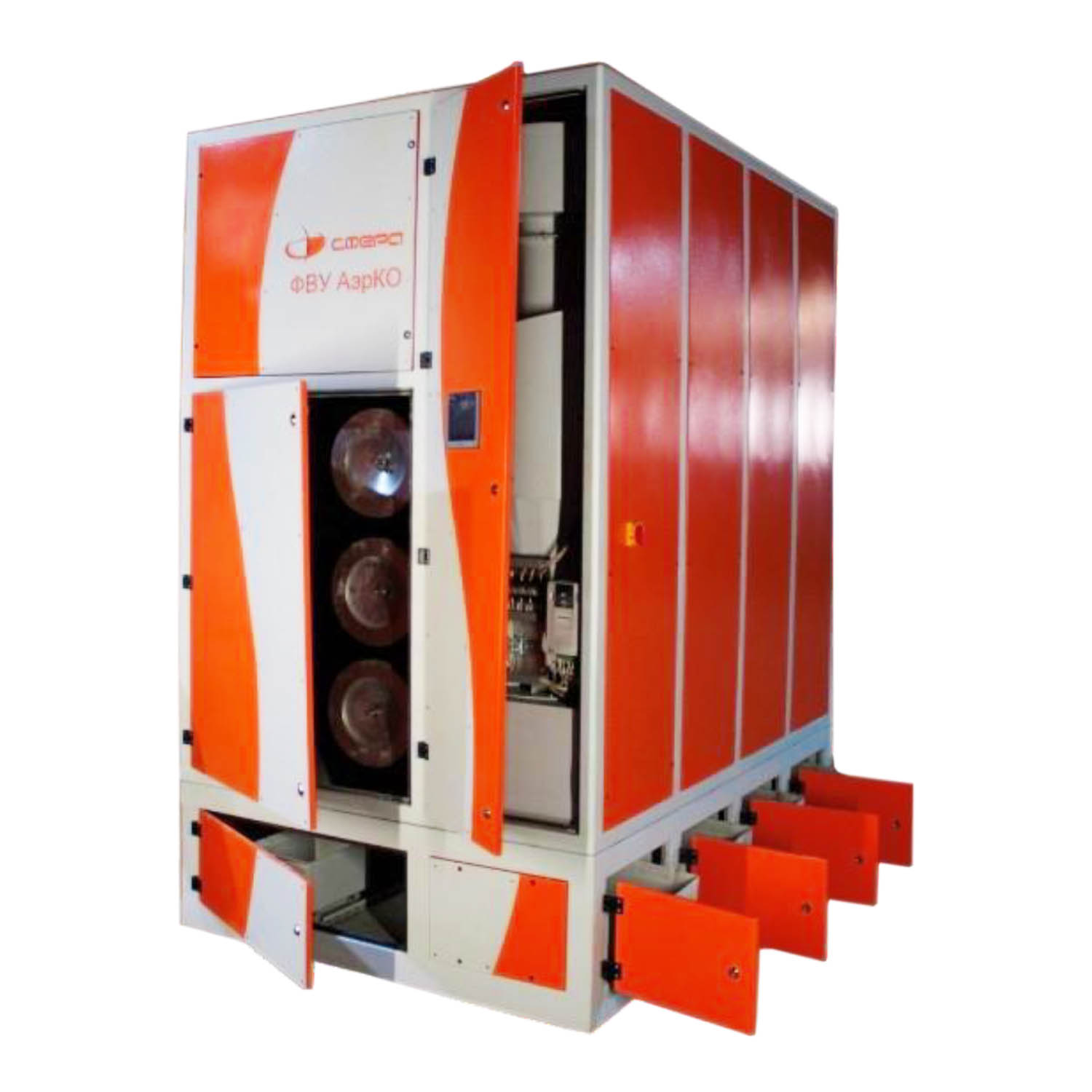

Фильтровентиляционная установка АэрКО ФВУ-10000

ФВУ 10000 АэрКО – фильтровентиляционная установка собственной разработки УРМК «Сфера»

ФВУ-10000 АэрКО – фильтровентиляционная установка для любого промышленного предприятия, где осуществляется лазерная, плазменная, абразивная обработка металлов, сварка и т.п.

ФВУ-10000 АэрКО

позволяет:

Компактные габаритные размеры и высокая эффективность фильтрации

ФВУ АэрКО занимает небольшую площадь – менее 4 м² – и при этом обеспечивает степень очистки более 95% (класс фильтров тонкой очистки F9, ГОСТ Р ЕН 779-2014).

Фильтровентиляционная установка АэрКО

осуществляет двухступенчатую фильтрацию воздуха с помощью фильтров первой и второй ступени (циклонных и картриджных соответственно). Аэродинамическая камера решает задачи искрогашения (не допускает попадания искр в фильтры второй ступени) и предварительной фильтрации масляного дыма, возникающего, например, при лазерной резке листов металла.

Удобство эксплуатации и транспортировки

Обслуживание и замена картриджных фильтров производится с лицевой стороны через дверь. Наличие отверстий для вилочного погрузчика позволяет оперативно перемещать ФВУ на производственной площадке. поэтому возможна. Наличие креплений под рым-болты позволяет использовать при перемещении ФВУ крановое оборудование.

Программируемая функция автоматической

очистки (регенерации) картриджных фильтров импульсами сжатого воздуха. Горизонтальное расположение картриджных фильтров и использование конусообразных вставок (рассекателей) позволяет более эффективно осуществлять процедуру регенерации, что увеличивает срок службы картриджных фильтров.

Благодаря конструктивным решениям,

реализованным в ФВУ АэрКО, производительность и срок службы фильтрующих устройств существенно увеличены. Срок службы ФВУ-8000 АэрКО – не менее 10 лет (без учёта расходных материалов).

Для снижения потерь в группе циклонов реализованы:

• оригинальная конструкция бункерной части: каждый циклон работает на независимый бункер. Это предотвращает перетекание потоков между циклонами и увеличивает эффективность работы ФВУ.
• оптимизированная конструкция выходных устройств, хорошо устраняющая спиралевидность воздушных потоков.

Сенсорный экран

Управление ФВУ осуществляется с помощью сенсорного экрана с удобным и интуитивно понятным интерфейсом.

Сохранение тёплого воздуха в помещении

Фильтровентиляционная установка АэрКО позволяет направить очищенный воздух внутрь помещения. Таким образом, за счет циркуляции уже нагретых воздушных масс можно снизить затраты на отопление рабочего пространства в холодное время года.

Фильтровентиляционная установка ФВУ-8000 схема
На рисунке цифрами обозначены:1 – пазы под вилочный погрузчик;2 – бункеры для сбора пыли;3 – циклонные фильтры.4 – сенсорная панель управления;5 – воздуховод;6 – входной патрубок (под трубу диаметром 315 мм);7 – вентилятор радиальный;8 – картриджные фильтры.
Очистка воздуха в ФВУ осуществляется при его движении через фильтры первой и второй ступени. Так как при работе технологического оборудования, являющегося источником загрязненного воздуха (станки лазерной и плазменной резки, сварочное и абразивное оборудование), возможно образование искр – разогретых до высокой температуры частичек металла, – то в качестве фильтра первой ступени ФВУ выступает аэродинамическая камера, выполняющая, помимо фильтрации, функцию искрогашения. Аэродинамическая камера представляет собой группу циклонных фильтров (циклонов), работающих параллельно. Конструкция циклонов оптимизирована с использованием компьютерного моделирования для уменьшения их размеров и расширения диапазона расходов, при которых обеспечивается необходимая эффективность фильтрации. В ФВУ АэрКО реализована оригинальная конструкция бункерной части: каждый циклон работает на свой независимый бункер. Это предотвращает перетекание воздушных потоков между циклонами, что повышает общий КПД. Благодаря реализованным комплексным конструктивным решениям аэродинамическая камера обеспечивает степень очистки до 95% для частиц размером более 5 мкм, что существенно превосходит характерные для циклонов значения. Помимо этого, аэродинамическая камера решает задачу предварительной фильтрации масляного дыма, возникающего, например, при лазерной резке листов металла, покрытых масляной пленкой.
Подвод загрязненного воздуха к циклонам осуществляется через систему воздуховодов, конструкция которых:• обеспечивает равномерное распределение воздушного потока между всеми циклонами, входящими в батарею; • предотвращает возникновение турбулентных течений в воздушном потоке; • препятствует скоплению загрязнений на элементах воздуховодов.
Для качественной очистки воздуха от частиц размером менее 5 мкм в ФВУ АэрКО используются фильтры применяются второй ступени – картриджные фильтры тонкой очистки. Возникающее в процессе работы ФВУ загрязнение картриджных фильтров устраняется путем продувки их сжатым воздухом. Очищенный воздух выбрасывается ФВУ через выходное отверстие в верхней стенке корпуса ФВУ.

Установка ФВУ
Наличие специальных отверстий позволяет оперативно установить ФВУ АэрКО с помощью вилочного погрузчика в удобное место. При использовании рым-болтов (входят в комплект ФВУ) перемещение ФВУ может осуществляться с использованием краново оборудования. ФВУ АэрКО устанавливается на ровную, твердую поверхность на четыре опорные ножки. Специальная подготовка поверхности для установки, как правило, не требуется. Опорные ножки позволяют регулировать горизонтальность ФВУ.
Гарантии изготовителя
Изготовитель гарантирует соответствие оборудования требованиям технических условий в течение 12 (двенадцати) календарных месяцев при соблюдении правил, указанных в Руководстве по эксплуатации, во время установки и эксплуатации ФВУ АэрКО.
Гарантия Изготовителя распространяется на заводские дефекты, выявленные в процессе эксплуатации.
Полный перечень гарантийных обязательств приведен в паспорте на ФВУ АэрКО.

Габаритный размер по высоте ФВУ приведен без учета высоты регулируемых опорных ножек.

Параметры АэрКО-10000
Мощность привода вентилятора: 11 кВт
Максимальная производительность: 10000 м³/час *
Количество фильтров (циклонных/картриджных): ⁴⁄₆
Наличие системы регенерации картриджных фильтров: +
Тип системы регенерации: Пневматическая
Габаритные размеры (ВхШхГ): 2650 х 1660 х 2360 мм
Масса: 1600 кг
Диаметр входного патрубка: 315 мм
Эффективность фильтрации: 99% (класс фильтров тонкой очистки F9, ГОСТ Р ЕН 779-2014)
Площадь фильтрующей поверхности (при использовании фильтра CART-T12, СовПлим): 72 м²
Потребляемая мощность, не более: 12 кВт
Напряжение питания: ³⁸⁰⁄₄₀₀ В, 50 Гц, 3 фазы
Давление воздуха, подаваемого к системе регенерации фильтра: 0.6–0.8 МПа
Размеры картриджного фильтра (диаметр наружный/диаметр внутренний/длина): 325/216/750
Подготовка поверхности перед установкой: Не требуется
* Указан расход вентилятора ФВУ для номинального режима работы; реальный расход ФВУ будет определяться параметрами системы дымоудаления, к которой подключена установка
Комплектность поставки ФВУ АэрКО
Наименование: Количество
ФВУ АэрКО: 1 шт.
Картриджные фильтры: В зависимости от модели (входят в состав ФВУ) Вентилятор радиальный: 1 шт. (входит в состав ФВУ)
Рым-болт, М16 (ГОСТ 4751-73): 4 шт.
Ножки опорные: 4 шт.
Паспорт: 1 шт.
Руководство по эксплуатации: В электронном виде
Фильтровентиляционные установки
Сравнение
Технических параметров
Фильтровентиляционная установка АэрКО
ФВУ-10000
ФВУ-8000

Мощность привода вентилятора, кВт
11
7,5

Потребляемая мощность, кВт
12
8.5
не более

Максимальная производительность, м³/час
10000
8000
Указан расход вентилятора ФВУ для номинального режима работы; реальный расход ФВУ будет определяться параметрами системы дымоудаления, к которой подключена установка

Размеры картриджного фильтра, мм
325x216x750
325x216x660
Диаметр наружный х Диаметр внутренний х Длина

Масса, кг
1600
1550
