Оборудование для Активации древесного угля, кокосового угля.

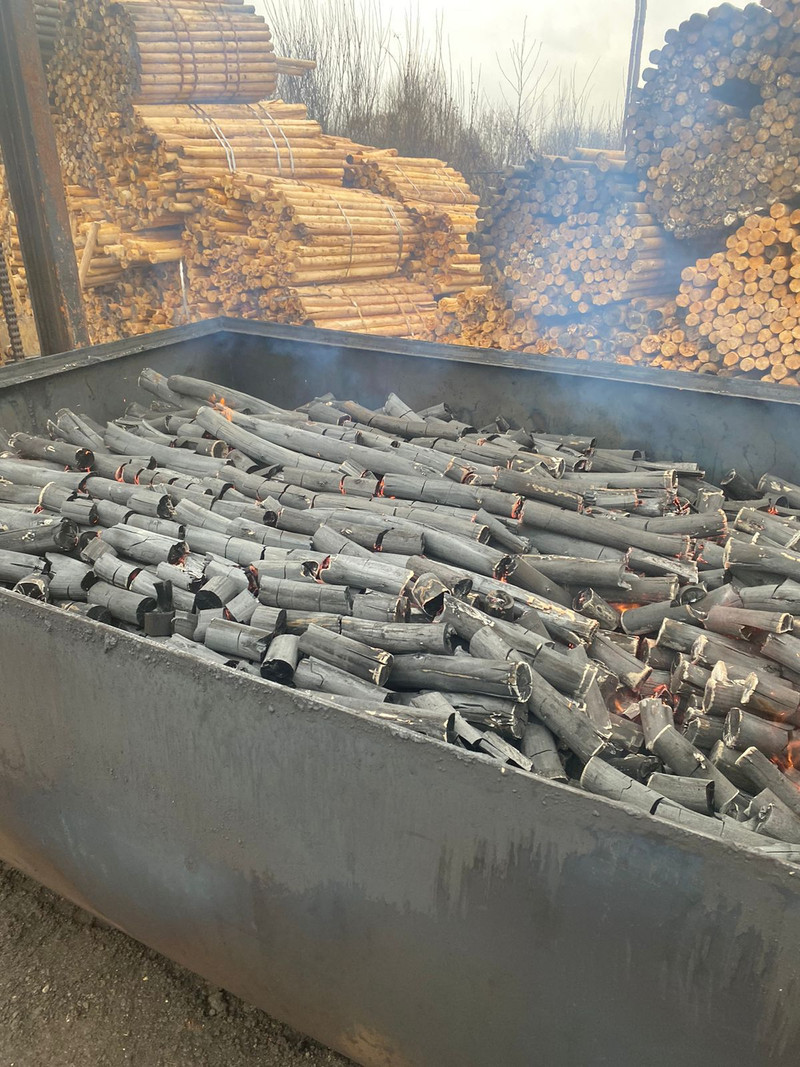

Активация углеродного сырья (березовый уголь) одновременно или последовательно углекислым газом (CO₂) и водяным паром (H₂O) в реакторе с кипящим (псевдоожиженным) слоем — это высокоэффективный промышленный метод производства активированных углей с заданными свойствами. Вот ключевые аспекты этого процесса:
1. Суть Процесса:
Кипящий слой: Мелкие частицы углеродного сырья (предварительно карбонизированные, например, уголь, скорлупа, древесный уголь) «псевдоожижаются» восходящим потоком горячего газа (смеси CO₂, H₂O, N₂ или продуктов реакции). Частицы ведут себя подобно жидкости, интенсивно перемешиваясь.
Активирующие агенты: Одновременно или поочередно подаются:
CO₂: Осуществляет газификацию по реакции: C + CO₂ → 2CO (эндотермическая).
H₂O (пар): Осуществляет газификацию по реакциям: C + H₂O → CO + H₂ (эндотермическая) и C + 2H₂O → CO₂ + 2H₂ (эндотермическая).
Цель: Создание развитой пористой структуры (микро-, мезо-, макропор) за счет контролируемого «выжигания» углерода.
2. Преимущества Использования Кипящего Слоя (КС):
Интенсивный Тепло- и Массообмен: Благодаря турбулентности и большой поверхности контакта частиц с газом обеспечивается очень равномерный нагрев и доступ активирующего агента ко всем частицам. Это ключевое преимущество перед шахтными или многополочными печами.
Однородность Продукта: Интенсивное перемешивание минимизирует различия между отдельными частицами, обеспечивая стабильные свойства всего объема активированного угля.
Высокая Скорость Процесса: Эффективный тепло- и массообмен позволяют достигать требуемой степени активации быстрее.
Гибкость Контроля: Легче регулировать температуру, время пребывания частиц, состав и расход газовой смеси.
Автоматизация: Процесс легче автоматизировать и контролировать по сравнению со статическими печами.
Возможность Использования Мелкодисперсного Сырья: КС хорошо работает с частицами, которые сложно обрабатывать в других типах реакторов.
3. Преимущества Комбинированной Активации CO₂ и H₂O:
Синергизм: Комбинация газов позволяет использовать преимущества каждого:
CO₂: Дает более узкое распределение пор (особенно микропор), обеспечивает хорошую управляемость.
H₂O: Обеспечивает более высокую общую скорость активации (более реакционноспособен, чем CO₂), способствует созданию мезопор.
Контроль Структуры Пор: Меняя соотношение CO₂/H₂O, температуру и время, можно тонко настраивать соотношение микропор/мезопор/макропор для целевого применения (адсорбция газов, крупных молекул, катализ).
Термохимическая Балансировка: Реакции с паром сильно эндотермичны, реакции с CO₂ тоже эндотермичны, но слабее. Комбинация позволяет управлять тепловым балансом процесса в КС.
Более Высокая Удельная Поверхность: При оптимальных условиях можно достичь большей удельной поверхности и объема пор, чем при активации одним агентом.
Повышение Выхода: В некоторых случаях комбинация может давать лучший выход продукта с требуемыми свойствами по сравнению с раздельной активацией.
4. Технологические Особенности и Параметры:
Температура: Обычно 800−950 °C. Более высокие температуры (>900 °C) часто необходимы для эффективной активации CO₂.
Состав Газовой Смеси: Ключевой параметр. Соотношение CO₂/H₂O варьируется в широких пределах (от 0:100 до 100:0) в зависимости от цели. Часто используется смесь. Поток инертного газа (N₂) служит для псевдоожижения и разбавления.
Время Пребывания: Минуты или десятки минут (гораздо меньше, чем в шахтных печах, благодаря интенсивности КС).
Скорость Газа: Должна обеспечивать устойчивое псевдоожижение слоя частиц заданного размера.
Характеристики Сырья: Размер частиц, форма, пористость после карбонизации. Обычно используется сырье размером 0.5 — 5 мм.
5. Оборудование:
Реактор с псевдоожиженным слоем: Вертикальная колонна с газораспределительной решеткой внизу.
Система подачи газов: Отдельные линии для N₂, CO₂, перегретого пара. Требуется точный контроль расходов.
Система нагрева: Часто внешние нагреватели или предварительный нагрев газов. Иногда используется частичное сжигание образующегося CO/H₂ (синтез-газа) для поддержания температуры.
Система охлаждения продукта: Быстрое охлаждение активированного угля в инертной среде после выхода из реактора для остановки реакции активации.
Система очистки отходящих газов: Улавливание пыли, конденсация паров, возможное использование тепла отходящих газов (CO, H₂).
6. Вызовы и Ограничения:
Эрозия частиц: Интенсивное перемешивание может приводить к истиранию частиц и образованию мелкой пыли (унос).
Агломерация: При высоких температурах частицы могут слипаться, нарушая псевдоожижение.
Сложность Контроля: Требуется высокий уровень автоматизации и контроля многочисленных параметров (расходы газов, температура по высоте слоя, давление, состояние псевдоожижения).
Высокие Энергозатраты: Необходимость нагрева больших объемов газов до высоких температур.
Обращение с Отходящими Газами: Синтез-газ (CO, H₂) горюч и требует безопасной утилизации или использования.
Капитальные Затраты: Реакторы К С сложнее и дороже шахтных печей.
Итог:
Активация в кипящем слое смесью CO₂ и H₂O — это продвинутый, высокопроизводительный метод, идеально подходящий для крупнотоннажного производства высококачественных активированных углей с широким спектром пористости. Его главные преимущества — интенсивность, однородность продукта и возможность гибкого управления структурой пор за счет синергии активирующих газов. Однако он требует сложного оборудования, точного контроля и сопряжен с более высокими капитальными и эксплуатационными затратами по сравнению с традиционными методами. Его применение оправдано, когда требуются строго контролируемые и воспроизводимые свойства продукта в больших объемах.

ООО Экосинтез. Проектирование и изготовление, +.
