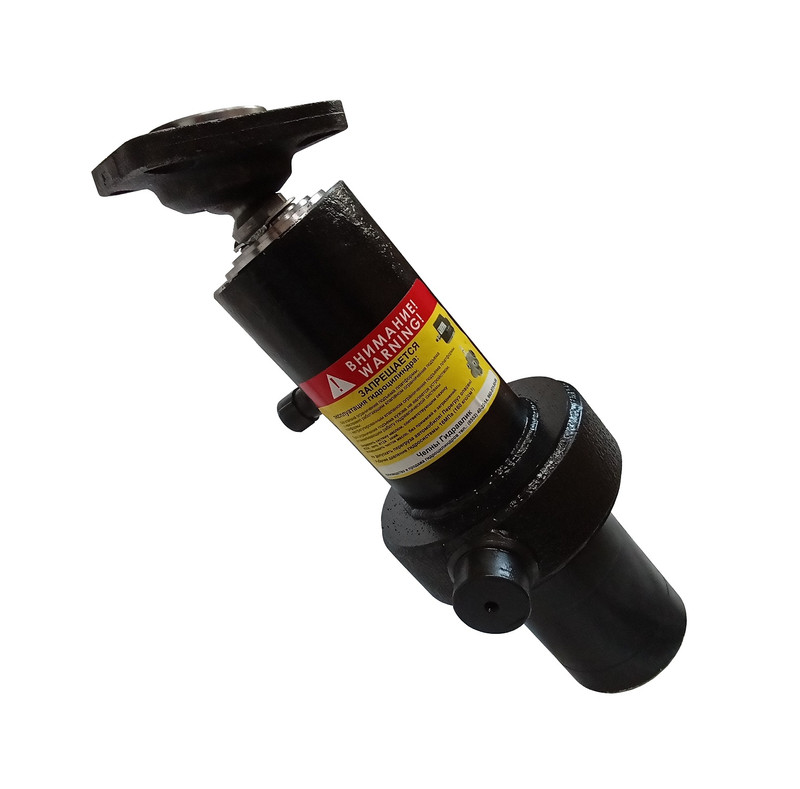

Гидроцилиндр ТГЦ Челны Гидравлик 55102 стар.обр.

Гидроцилиндр 55102 стар. обр. (TGC аналог ) является телескопическим одностороннего действия и предназначен для двухсторонней разгрузки автомобильной платформы с промышленными сыпучими грузами различных типов на автомобиле-самосвале с грузоподъемностью до 8 тонн.

В данном гидроцилиндре используются 3 штока, диаметром 95/75/56 мм., диаметр корпуса 121 мм. Общий ход штоков составляет 955 мм., вес: ≈41 кг.

Отличие гидроцилиндров 55102 старого образца и нового образца в расстоянии между наружними ушками. Для старого образца расстояние составляет 260 мм. а для нового 206 мм.

При монтаже телескопического гидроцилиндра подъема кузова старого образца, необходимо соблюдение соответствия межбазового расстояния между торцовой поверхностью опорного верхнего узла и опорами цапфы. Возможность установки гидроцилиндра обеспечена так называемой “мертвой зоной”, то есть свободным ходом, равным по величине 15-20 мм при положении платформы в полностью опущенном состоянии. Допустимое максимальное поперечное угловое смещение опорного верхнего узла гидроцилиндра при его установке составляет 5° в каждую сторону.

После того, как гидроцилиндр будет установлен на агрегат, необходимо осуществление пробного подъема пустой платформы. При проведении испытания необходимо исключить возможность касания корпуса гидроцилиндра и плунжеров, находящихся на поперечной балке надрамника или других автомобильных металлоконструкций. В нижнем положении платформа автомобиля должна полностью прилегать к продольным лонжеронам надрамника. Одностороннее касание платформы лонжеронов не допускается.

Рабочее давление гидравлической системы автомобиля-самосвала не должно превышать 16 МПа; при повышенном давлении эксплуатация агрегата не допускается.

Рабочая среда:

И20А ГОСТ 20799-88 — лето

И12А1 ГОСТ 20799-88 — зима

И40А-50А ГОСТ 20799-88 — тропики

Диапазон рабочих температур эксплуатации составляет от -50°С до +50°С.
