Цепь расцепного привода 106.01.009 автосцепки

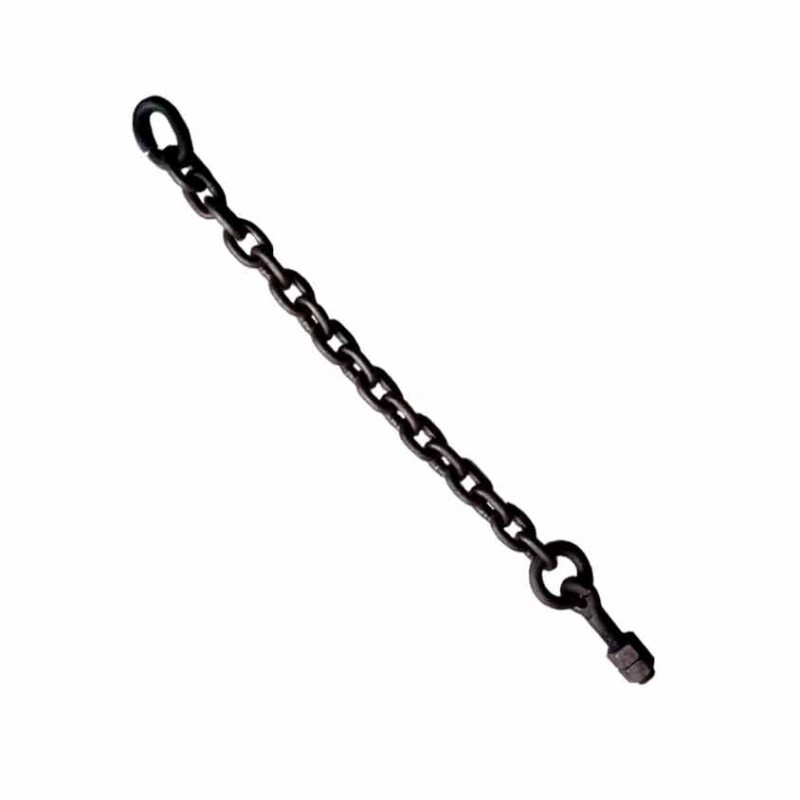

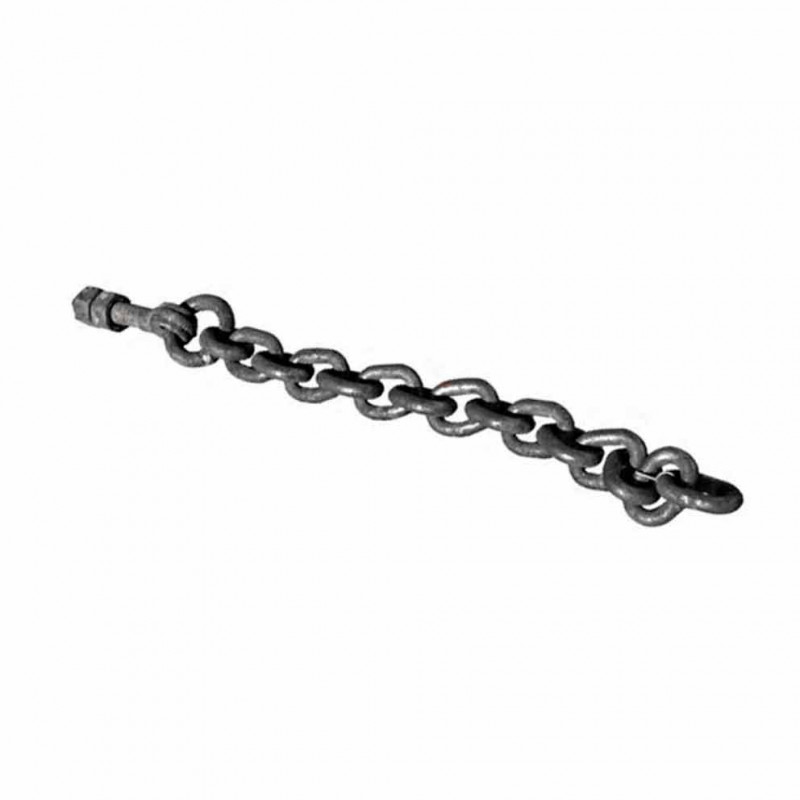

Цепь расцепного привода Артикул: 106.01.009-0, 48-06-18сб1Цепь расцепного привода (короткая-17 звеньев) 106.01.009-0,
48-06-18сб1Вес, 1 кг.Длина цепи расцепного привода 552 мм.Наружный диаметр прутка цепи 10мм.Цепь расцепного привода или расцепная цепь формируется из 17
промежуточных звеньев,  соединенных с одного конца круглым звеном с регулировочным
болтом укомплектованным гайкой и контргайкой для крепления к рычагу
расцепного привода), а с другого конца удлиненным звеном (его размеры должны
быть в длину 35-45 мм, а в ширину 14-18 мм.) для соединения с валиком
подъемника.

Цепь расцепного привода 106.01.010-0  применяется в

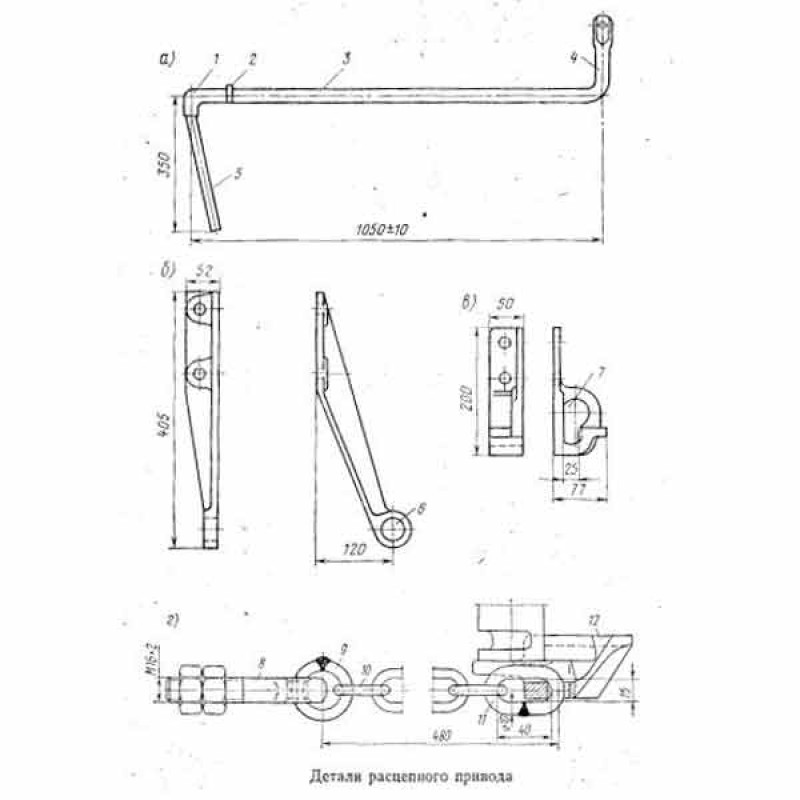

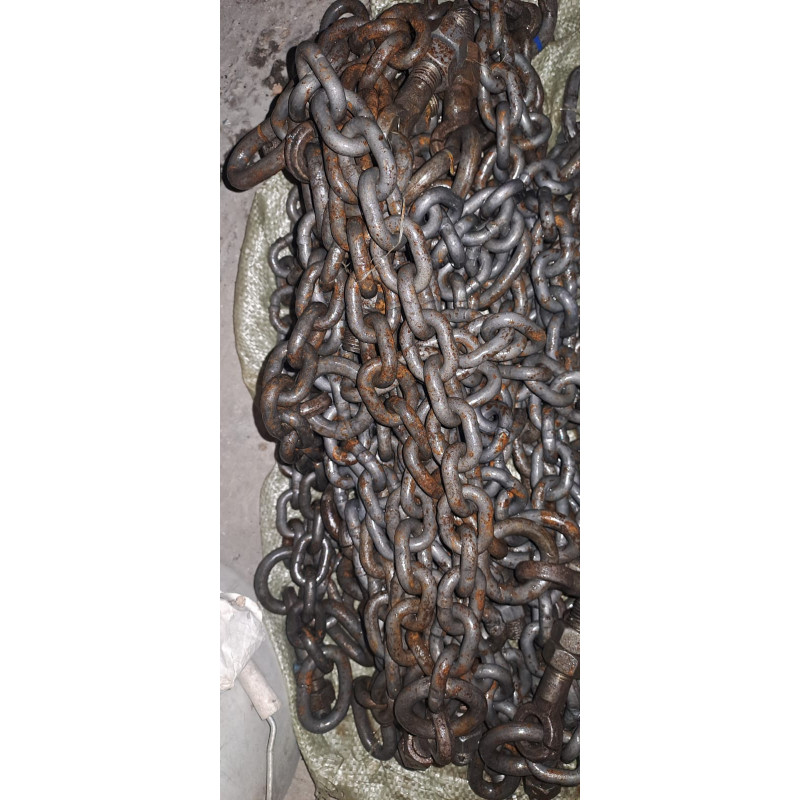

автосцепке СА-3 и служит для скрепления с рычагом расцепного привода. Купить цепь расцепного привода 106.01.009 вагона можно по цене 350 рублей в наличии на складе Кемерово от компании Prorezerv Контроль расцепного привода:1) Расцепной привод осматривают на месте для определения
состояния деталей.Детали снимают для ремонта:1 - при наличии повреждения;2 - при их несоответствующем установочному чертежу
расположении.

Фиксирующий кронштейн и кронштейн должны быть надежно
закреплены двумя болтами диаметром 16 мм с постановкой гайки,
контргайки и шплинта 4х25 мм.2) Изношенные места фиксирующего кронштейна и кронштейна
должны быть восстановлены наплавкой, если износы нарушают действие расцепного
привода или автосцепки.

Трещины, если в каждой детали их не более одной, заваривают,
погнутые детали выправляют.Кронштейны для фиксации рычагаРасцепной рычаг плоской частью сечением 20х35 мм должен
свободно входить в вертикальный паз фиксирующего кронштейна и иметь ограничитель
от продольного перемещения.При ремонте сваркой расцепного рычага допускается:- приварка новых частей рычага из стали марки Ст3сп при
условии, что на нем будет не более двух стыков;

износ отверстия под цепь устраняется заваркой с
последующим сверлением.Ремонт рычага расцепного3) Цепи со звеньями из прутка диаметром более 9 мм или менее
7 мм необходимо заменить.4) Цепи расцепного привода должны быть соединены с валиком
подъемника удлиненными звеньями, которые после соединения сваривают (только в
КПА).

Соединительное звено должно изготовляться из прутка
диаметром 10 мм и иметь внутренние размеры: длину не более 45 мм и не менее 35
мм и ширину не более 18 мм и не менее 14 мм.5) При модернизированном расцепном приводе грузовых вагонов
цепи должны крепиться к расцепному рычагу болтами, имеющими прорезь на головке
до 2 мм. Расцепная цепь крепится к короткому плечу рычага болтом диаметром 16
мм, а блокировочная цепь - к дополнительному плечу рычага болтом диаметром 14
мм. Изогнутые болты должны быть заменены на новые. Запрещается постановка болта
расцепной цепи вместо болта блокировочной цепи и наоборот.

6) Если для регулирования длины расцепной и блокировочной
цепей
