Подвеска триангеля 100.40.080-2 (100.40.051-0)

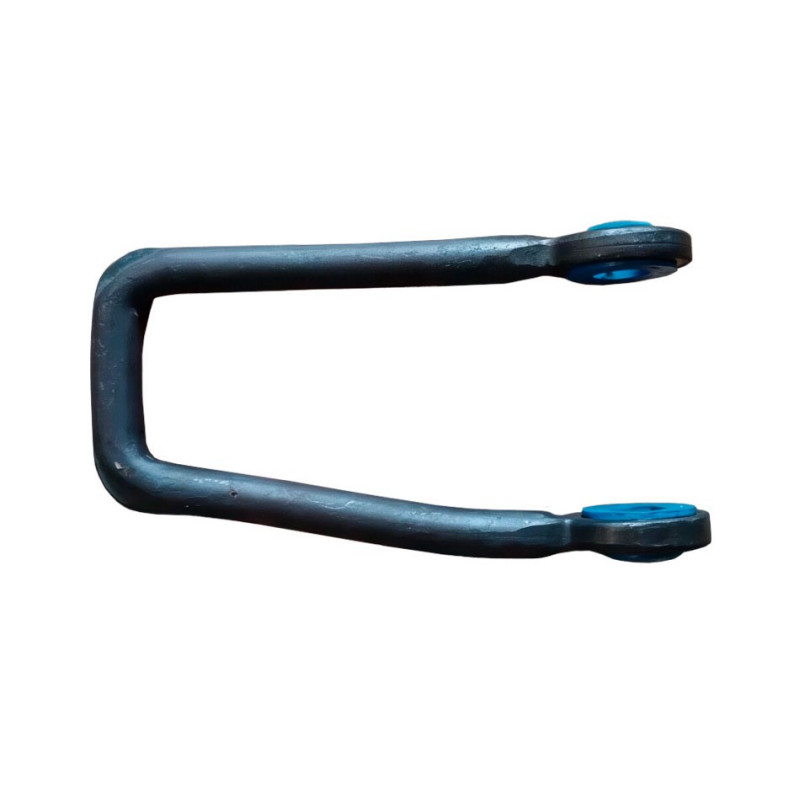

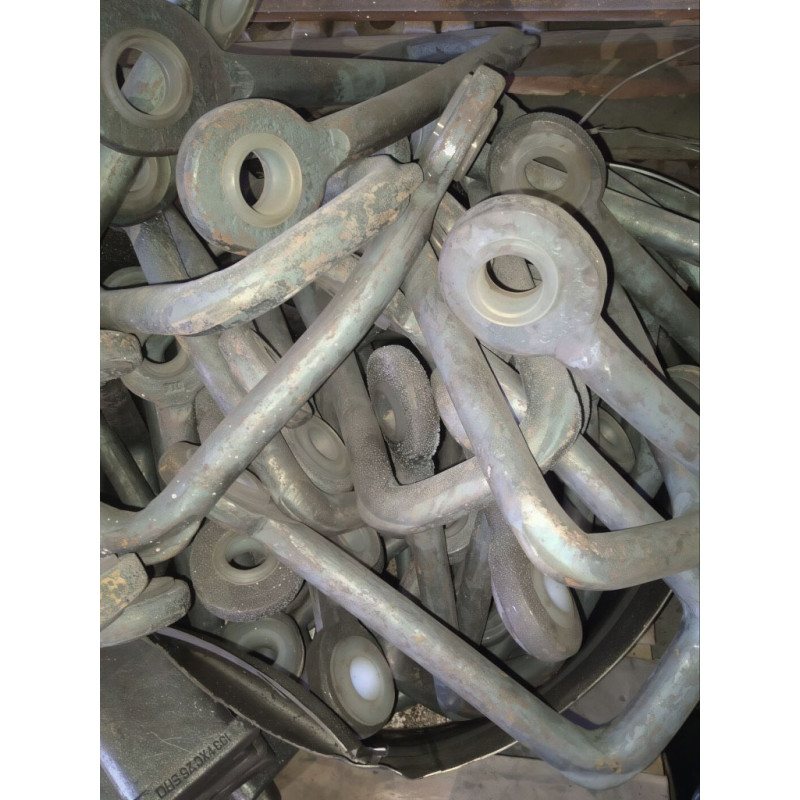

Подвеска башмака 100.40.080-2 (аналог 100.40.051) для триангеля тормозной рычажной передачи вагона, новая с хранения, можно купить по цене 650 рублей отправив заявку на почту Цена на подвеску башмака указана с учетом НДС. Отгрузка с г. КемеровоПодвеска тормозного башмака 100.40.080-2
(ПЛ-100.40.080-2СБ) – это один из ключевых элементов тормозной рычажной передачи
тележки грузовых железнодорожных вагонов, отвечающий за надежное крепление
тормозного триангеля к боковой раме тележки. Данная подвеска представляет собой
П-образный металлический элемент, изготовленный из стали, с двумя отверстиями
под шплинт для крепежа.

Функциональное назначение подвески – воспринимать и
передавать усилия от тормозного триангеля на раму тележки, обеспечивая
устойчивое и надежное положение тормозного механизма при работе. Подвеска
является неразъемной частью сборочного узла тормозной системы, и от её качества
напрямую зависит эффективность торможения и безопасность работы вагона.Расположение триангеля и подвескина тележке грузового вагонаСтандартизация
и производство подвески 100.40.080-2Подвеска тормозного башмака 100.40.080-2 изготавливается в
соответствии с требованиями ГОСТ – государственного стандарта,
устанавливающего нормы для элементов тормозной системы железнодорожного
подвижного состава.Материал и технология производства:Основной материал: сталь конструкционная марки Ст 45Исходный материал: стальной пруток диаметром 25 мм.Процесс изготовления: холодная гибка прутка в П-образную
формуПосле изготовления деталь подвергается дефектоскопии для
выявления внутренних дефектов и трещинНа проушине изогнутой ветви наносится клеймо производителя
для идентификации и обеспечения гарантии качества

Подвеска комплектуется двумя втулками для обеспечения
свободного хода валика при работе и предотвращения люфтов. Каждая втулка
изготовлена из подшипниковой стали, что обеспечивает долговечность и надежность
при интенсивной эксплуатации.Технические

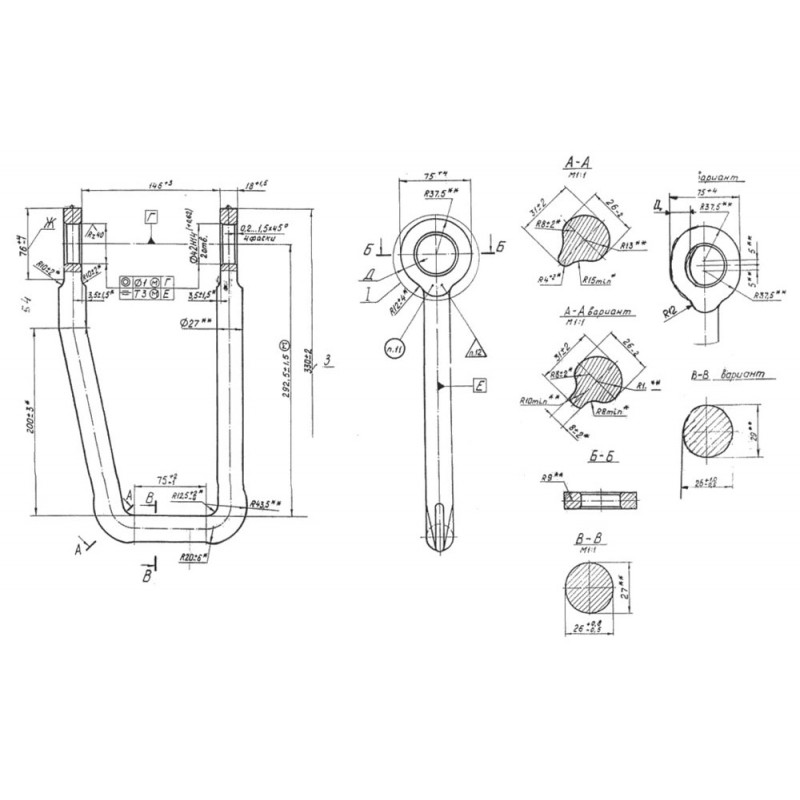

характеристики подвески 100.40.080-2Подвеска тормозного башмака 100.40.080-2 имеет следующие
технические параметры:Чертежный номер: ПЛ-100.40.080-2СБ (основной);100.40.080-2 (альтернативная запись) Аналоги и взаимозаменяемые
номера: 1711.40.090СБ (производство другого завода); 100.40.051-0 (чертеж по
ТУ) ГОСТ/Стандарт:ГОСТ Габаритные размеры: 350 × 205 × 75 мм
(длина × ширина × высота)Масса: 3.9 кг (или 3.51–3.9 кг в зависимости от партии
производства)Материал: Сталь конструкционная марки Ст 45, пруток Ø 25 ммКод ОКП: 31.8400Код ТН ВЭД: (элементы автосцепного оборудования)Место установки: Тележки грузовых четырёхосных вагонов, тип
тележки 18-100 и аналогичныеКомплектация: Подвеска + 2 втулки (в том числе валик
подвески длиной 220 мм, диаметр 32 мм)Производство: РоссияСхема расположения подвески триангелей на тележке грузового вагонаПрименение
подвески тормозного башмака 100.
