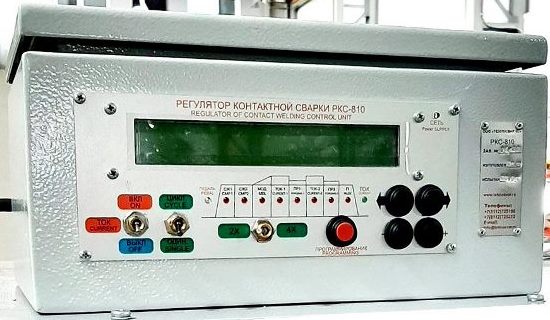

Регулятор контактной сварки РКС-810М

РЕГУЛЯТОР КОНТАКТНОЙ СВАРКИ РКС-810М

Назначение изделия.
- Электронный регулятор контактной сварки РКС-810М УХЛ4 (в дальнейшем именуемый “регулятор”) предназначен для управления последовательностью действий однофазных сварочных машин переменного тока для точечной контактной сварки, имеющих тиристорный контактор и клапана постоянного тока.
- Регулятор предназначен для работы в закрытых помещениях в следующих условиях:
Высота над уровнем моря — не более 1000 метров.
Температура окружающего воздуха — от 0 до +40 градусов Цельсия.
Среднемесячная относительная влажность воздуха не более 65% при температуре 20 градусов Цельсия.
Среда, окружающая регулятор, невзрывоопасная, не содержащая пыли.
Агрессивных паров и газов, разрушающих изоляцию и металл.

Технические характеристики.
Основные параметры и характеристики должны соответствовать указанным ниже:
Напряжение питающей сети, В…380 +5%; -10%;
Частота питающей сети, Гц…50 +1,5%; -1,5%;
Пределы регулирования сварочного цикла, периоды сети:
Сжатие 1…0-255
Сжатие 2…0-255
Модуляция…0-255
Ток 1 длительность…0-255
Ток 2 длительность…0-255
Проковка 1…0-255
Проковка 2…0-255
Пауза…0-255

Среднее значение напряжения питания клапанов на сопротивлении 50 Ом при номинальном напряжение сети — 24В +1%; -1%

Параметры импульса включения тиристоров Амплитуда, В — 24;
Длительность импульса на уровне 0,7 от амплитудного значения, мкс — 100;
Предел регулирования сварочного тока с учётом cosȹ - 0-100%;
Значение cosȹ - 0.1-0.9;
Режим работы с пропуском периода — 25 Гц;
Режим нажатия педали — 2-х тактный и 4-х тактный;
Сварочный процесс — одиночный и цикл;
Количество программ сварочных процессов — 20;
Потребляемая мощность — не более 17 Вт;
Габаритные размеры, мм — 205х95х130;
Масса регулятора без упаковки — не более 1,3 кг;

В комплект поставки входит:
Регулятор, шт…1
Паспорт, экз…1

Гарантийные обязательства.
Предприятие — изготовитель гарантирует соответствие параметров регулятора
требованиям конструкторской документации при соблюдении потребителем условий
эксплуатации, транспортировке и хранения, установленных настоящим паспортом.
Гарантийный срок устанавливается один год и исчисляется со дня ввода регулятора в эксплуатацию, но не более 1,5 года со дня отгрузки потребителю.
