ДГУ Cummins C1675D5A KTA50 G8 1.2 мВ

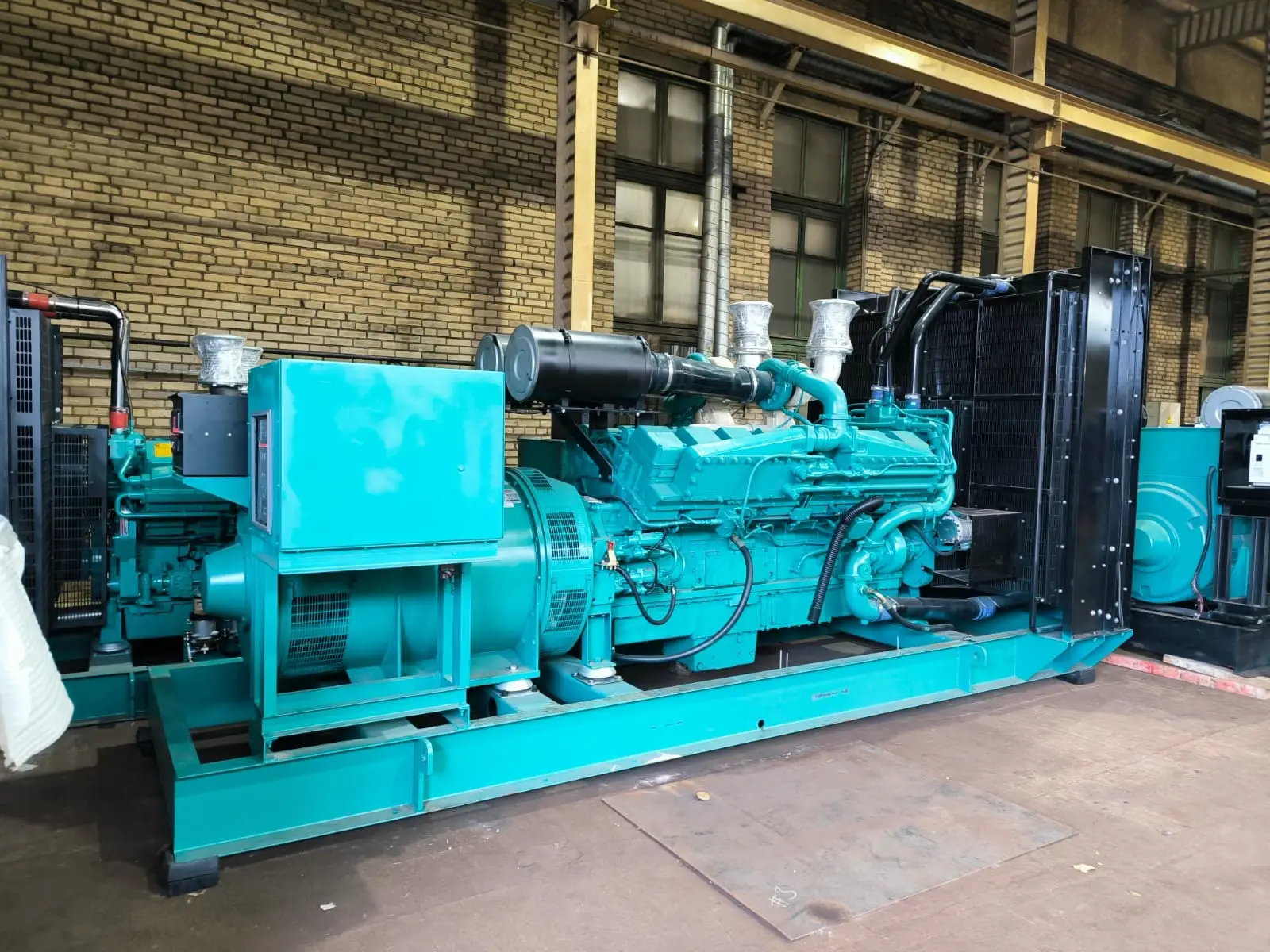

Дизельная электростанция Cummins KTA50-G8
Дизель-генераторная установка Cummins серии KTA50 – это полностью интегрированная система энергоснабжения, обеспечивающая высокую производительность, надежность и универсальность для стационарных применений — резервного, основного и постоянного режима работы.
Система охлаждения:
Встроенный радиатор, установленный на раме, рассчитан на работу при номинальных температурах окружающей среды, что упрощает проектирование систем отвода тепла на объекте.
Соответствие стандартам:
Производительность соответствует требованиям ISO 8528-5 (по запросу уточняются характеристики переходных процессов для конкретных условий эксплуатации).
Особенности:

Двигатель Cummins KTA50: промышленный дизельный двигатель с рабочим циклом 4 такта, обеспечивающий стабильную мощность, низкий уровень выбросов и быструю реакцию на изменение нагрузки.
Генератор с постоянным магнитом (PMG): повышенные возможности пуска электродвигателей и устойчивость к коротким замыканиям.
Альтернатор: несколько типоразмеров альтернаторов с низкой реактивностью и обмотками ²⁄₃ шага; низкие искажения формы сигнала при нелинейных нагрузках, способность выдерживать короткие замыкания и изоляция класса H.

Класс производительности:
Модели протестированы в соответствии со стандартом ISO 8528-5. (Детальные характеристики переходных процессов предоставляются по запросу.)

Параметр

Значение

Регулирование напряжения (от холостого хода до полной нагрузки)

±1%

Случайные колебания напряжения

±1%

Регулирование частоты

Изохронное

Случайные колебания частоты

±0,25%

Электромагнитная совместимость (ЭМС)

Соответствует EN 61000-6-2:2005 (излучения) и EN 61000-6-4:2007+A1:2011 (устойчивость)

Технические характеристики двигателя Cummins KTA50-G8

Параметр

Значение

Тип конструкции

4-тактный, V-образный, с турбонаддувом и промежуточным охлаждением наддувочного воздуха

Диаметр цилиндра

158,8 мм (6,25 дюйма)

Ход поршня

158,8 мм (6,25 дюйма)

Рабочий объём

50 л (3067 куб. дюймов)

Конфигурация блока цилиндров

16 цилиндров, V-образное расположение, прямой впрыск, дизельный двигатель

Ёмкость аккумуляторов

1800 А при температуре 0 °C

Генератор зарядки аккумулятора

55 А

Пусковое напряжение

24 В, отрицательная полярность на «массе»

Система питания

Прямой впрыск топлива

Фильтр топлива

Двойной сменный бумажный фильтр с водоотделителем

Воздушный фильтр

Сухой, сменный элемент

Масляный фильтр

Сменные бумажные полнопоточные и байпасные фильтры

Система охлаждения

Радиатор, рассчитанный на температуру окружающей среды до 40 °C

Технические характеристики альтернатора Cummins C1675 D5A (KTA50-G8)

Параметр

Значение

Конструкция

Бесщёточный, 4-полюсный, с вращающимся полем и защитой от влаги

Статор

Обмотка с шагом ²⁄₃

Ротор

Прямое соединение через гибкий диск

Система изоляции

Класс H

Тип возбуждения

Генератор с постоянными магнитами (PMG)

Последовательность фаз

A (U), B (V), C (W)

Охлаждение альтернатора

Центробежный вентилятор прямого привода

Искажения формы сигнала (THDV)

Менее 1,5% без нагрузки; менее 5% при сбалансированной линейной нагрузке


Режимы работы дизель-генераторной установки Cummins C1675 D5A (KTA50-G8)
Аварийный (резервный) режим – Emergency Standby Power (ESP):
Используется для обеспечения электроснабжения при отключении основного (сетевого) источника питания. Предназначен для работы с переменной нагрузкой в течение всего периода отсутствия электроэнергии. Соответствует стандартам ISO 8528 и ISO 3046-1 (с корректировкой по ISO 15550).
Ограниченный по времени режим – Limited-Time Running Power (LTP):
Применяется для питания постоянной электрической нагрузки в течение ограниченного количества часов. Соответствует требованиям ISO 8528.
Основной режим – Prime Power (PRP):
Предназначен для длительной работы при переменной нагрузке без ограничения по времени. Допускается перегрузка до 10% в соответствии с ISO 3046-1. Указанные значения мощности соответствуют чистым характеристикам двигателя согласно ISO 3046-1 (с корректировкой по ISO 15550).
Непрерывный (базовый) режим – Base Load / Continuous Power (COP):
Используется для непрерывного питания постоянной нагрузки на полную номинальную мощность без ограничения по времени. Перегрузка не допускается. Соответствует стандартам ISO 8528 и ISO 3046-1 (с корректировкой по ISO 15550). Рекомендуется уточнить характеристики у официального дистрибьютора Cummins.
