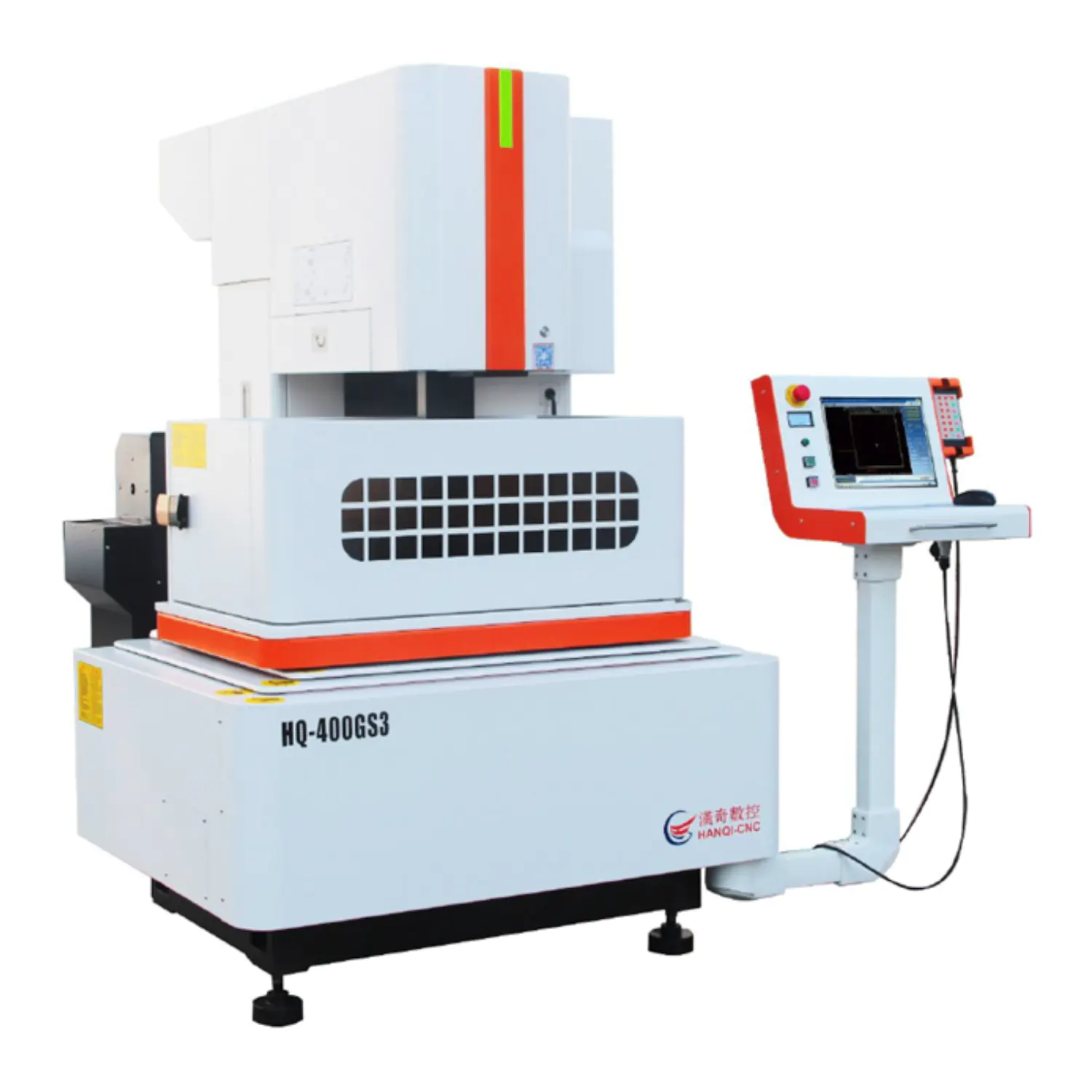

Проволочно-вырезной станок HANQICNC HQ-400GS3

Проволочно-вырезной станок HANQICNC HQ-400GS3

Цена: 4500000 руб.

Проволочно-вырезной станок HANQICNC HQ-400GS3 производства Suzhou Hanqi Cnc Equipment Co., Ltd
HQ-400GS3 — сервоприводной станок для резки проволоки переменного тока, HQ-400GS1 является модернизированной версией, это пятиосевой станок для резки проволоки с ЧПУ с четырьмя осями соединения, ось «Z» может управляться числовым управлением микронного уровня, а ось U/v принимает точную линейную направляющую, шарико-винтовую пару и прямое соединение двигателя. Этот тип станка является первым отечественным использованием структуры для достижения стабильной обработки сервоприводного станка для резки проволоки. Хотя он был имитирован многими отечественными компаниями, после многих лет инноваций и модернизации Hanqicnc, он уже сделал серию продукции в той же отрасли, занимая лидирующие позиции.
О ПРОИЗВОДИТЕЛЕ HANQICNC
Компания Suzhou Hanqi — единственный производитель в Китае, сотрудничающий со швейцарской компанией Ács Chamier (GF) в области технологии средней электроэрозионной резки. Уже более 30 лет Hanqicnc специализируется на разработке и внедрении технологий электрообработки, непрерывных инновациях и консолидации основных технологий, что выводит отрасль на передовые позиции в стране. В то же время, мы по-прежнему упорно работаем над достижением нашей цели: «Стать эталоном предприятий электрообрабатывающей промышленности».
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра, размерность
Ед. измерения
Значение

Перемещения X x Y x Z
мм
400х320×260

Рабочий стол
мм
660×450

Максимальный наклон реза/толщина заготовки

±6°/80

Максимальная нагрузка на стол, кг
кг
500

Точность позиционирования X/Y
мм
≤0.01

Точность повторяемости
мм
≤0.005

Многофункциональная точность резки
мм
≤0.005 (высота бачанга 25 мм, диаметр 18, обрезка за один и два прохода, материал SKD11 или CR12, HRC58)

Оптимальная шероховатость поверхности
Ra
RA ≤0,7(квадрат 10 мм * 10 мм * 25 мм, материал SKD11 или CR12, HRC58)

Максимальная эффективность резки
Мм2/мин
≥260

Общая эффективность резки
Мм2/мин
≥150

Максимальный ток при обработке
A
≤10

Напряжение при холостом ходе
В
100

Потребляемая мощность
кВт
≤2,3

Диаметр проволоки
мм
Ø0.12-Ø0.2

Скорость перемещения барабана

Частотно-регулируемый контроль скорости

Способ затягивания

Двустороннее автоматическое натяжение

Скорость проволоки
м/с
3-12

Точность фильтрации
мкм
<5

Метод фильтрации

Метод многоступенчатой ​​фильтрации

Рабочая жидкость

Специальная смазочно-охлаждающая жидкость Hanqi

Электропитание

380В±10% / 50/60Гц / 2кВА

Габариты станка в упаковке, мм

1850x1400x2000

Вес станка

2 000


КОМПЛЕКТАЦИЯ


Наименование
Описание
Страна изготовитель

Механическая часть
1
Станина
Точное литье по швейцарскому дизайну
Китай

2
Винт оси X/Y
Прецизионный шариковый винт
Тайвань HIWIN или THK

3
Направляющие осей X/Y
Прецизионная линейная направляющая
Тайвань HIWIN

4
Направляющее
колесо
Специальное
направляющее кольцо
Китай

5
Устье направляющей проволоки
Специальный
Китай

6
Коммутирующий переключатель
Hongshi
Китай

7
Система фильтрации
Многоступенчатая фильтрация
hanqi

8
Шкаф управления блоком питания
Высокопроизводительный блок питания ЧПУ
hanqi

9
Промышленный управляющий компьютер
Двухъядерный процессор без вентиляторов
hanqi

Силовая часть
Мощность
10
Серводвигатель переменного тока
Panasonic
Япония

11
Драйвер серводвигателя переменного тока
Panasonic
Япония

12
Преобразователь частоты
Shilin
Тайвань

13
Реле
Omron
Япония

14
Контактор
Schneider
Франция

Стоимость оборудования

Наименование оборудования
Стоимость с НДС, руб
Срок поставки

ПРОВОЛОЧНО-ВЫРЕЗНОЙ СТАНОК HANQICNC HQ-400GS3,
производство Suzhou Hanqi Cnc Equipment Co., Ltd. (Китай)
по договоренности
Ноябрь

Шеф-монтажные работы
Включено

Доставка
Включено

ПУСКОНАЛАДОЧНЫЕ РАБОТЫ И ИНСТРУКТАЖ ПЕРСОНАЛА
Пусконаладочные работы производятся авторизированными специалистами компании.
К моменту приезда специалиста, покупателем должны быть проведены в соответствии с инструкцией работы по установке оборудования на рабочее место и подведены соответствующие коммуникации.

УСЛОВИЯ ПОСТАВКИ
Оплата производится в рублях по курсу ЦБ РФ в день платежа.
Условия оплаты заказного оборудования – 30% предоплата, 60% по факту готовности на заводе-изготовителе, 10% по факту выполнения шеф-монтажных работ.

ОСНОВНЫЕ УСЛОВИЯ ГАРАНТИИ
Гарантия на поставляемое оборудование – 1 год.
Послегарантийный ремонт с минимальным сроком поставки запасных частей.

Чтобы купить Проволочно-вырезной станок HANQICNC HQ-400GS3 оптом по цене 4500000 руб., свяжитесь с поставщиком. Компания поставщик — FMGroup (ООО «ЭФ ЭМ Групп») из города Пенза (Пензенская область). Доставка возможна самовывоз, транспортной компанией, автомобилем, авиатранспортом, железной дорогой, курьером. Способы оплаты: наличными, безналичная оплата, электронные деньги.
