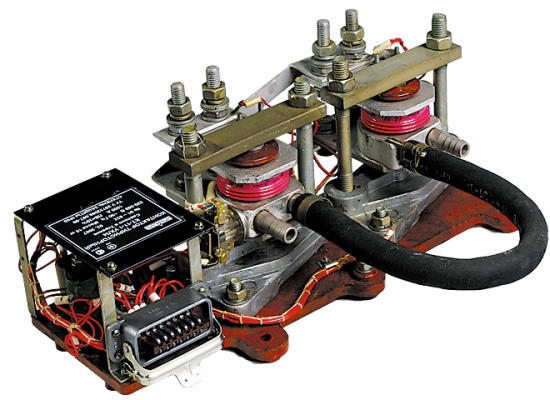

Контактор тиристорный КТ-11-1

Контактор тиристорный КТ-11-1 предназначен для комплектации точечных, шовных и рельефных контактных сварочных машин и предназначен для коммутации и управления однофазным током промышленной частоты при наличии блока управления с синхронным включением сварочного тока.

Управление контактором КТ-11-1 осуществляется от синхронных регуляторов сварки РКС-801М, выдающих на выходе однополярные симметричные импульсы с частотой, в два раза превышающей частоту сети, с параметрами:
- ток 1,5+-0,1 А;
- напряжение 20+-5 В (на сопротивлении 6,2+-5% Ом);
-длительность 200+-100 мкс (на уровне не ниже 15 В).
При этом обеспечивается регулировка тока питания силового трансформатора контактной машины в пределах от 2-4 А до наибольшего значения.

Для защиты от перегрева силовых тиристоров контакторов КТ-11-1 предназначено термореле, закрепленное на радиаторе одного из тиристоров со стороны слива охлаждающей воды.
Расход охлаждающей воды цепи контактора КТ-11-1 должен быть не менее 1 л/мин. при давлении не более 294 х 10³ Па (3 кг/см²) и температуре воды на входе в пределах от плюс 5 ºС до плюс 25 ºС. Выходной шланг должен быть поднят выше уровня расположения тиристоров.

Работоспособность контакторов обеспечивается при колебаниях напряжения питающей
сети от минус 10% до плюс 5% от номинального.
Токи контакторов не должны превышать предельно допустимых значений, а импульсное напряжение не должно превышать 1200 В.

Вид климатического исполнения контакторов — УХЛ4 ГОСТ 15150-69.
Контакторы предназначены для работы в закрытых помещениях или под навесом с соблюдением следующих условий:
- температура окружающей среды от плюс 1 °С (274 К) до плюс 35 °С (308 К);
- относительная влажность не более 65% при 20 °С (293 К);
Группа условий эксплуатации по механическим воздействиям — М9 по ГОСТ 17516.1-90.

Контакторы изготовлены по техническим условиям ТУ У 29.:2007, ГОСТ 297-80.

Технические характеристики:

Напряжение питающей сети, В — 220-380;
Частота питающей сети, Гц — 50-60;
Номинальный сварочный ток при ПВ=100%, при длительности импульса 0,5 с — 700 А;
Номинальный сварочный ток при ПВ=50%, при длительности импульса 0,5 с — 800 А;
Номинальный сварочный ток при ПВ=20%, при длительности импульса 0,5 с — 1000 А;
Номинальный сварочный ток при ПВ=5%, при длительности импульса 0,2 с — 1300 А;
Масса, кг — 10;
Габариты, мм — 150*350*270.
